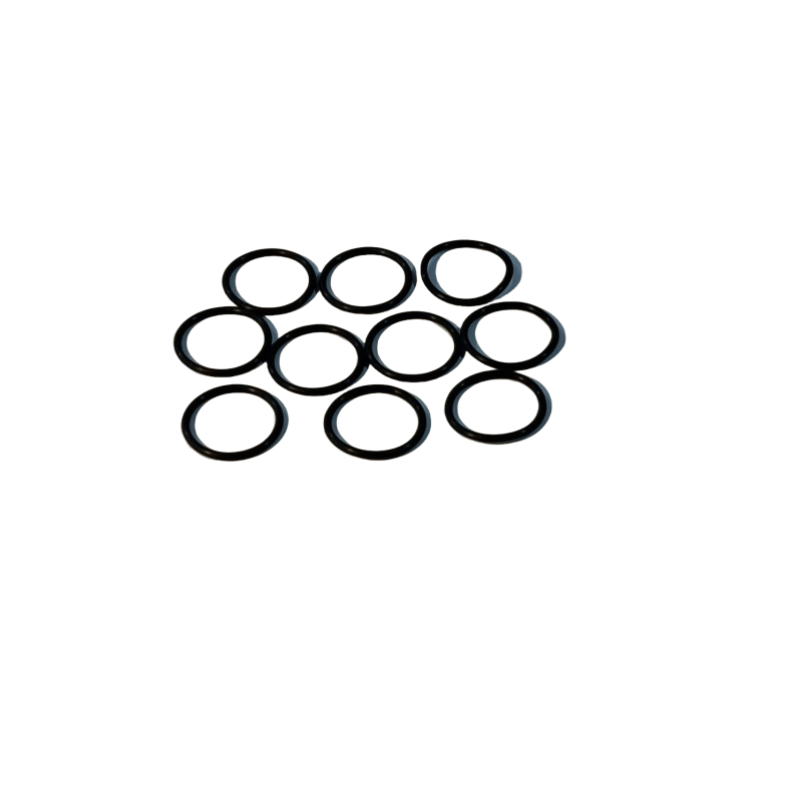

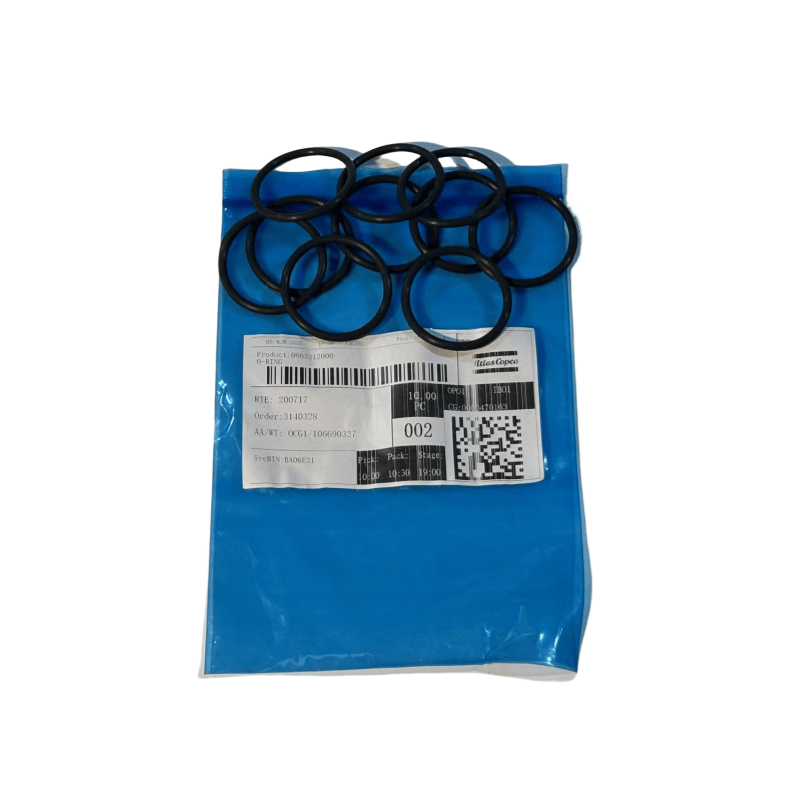

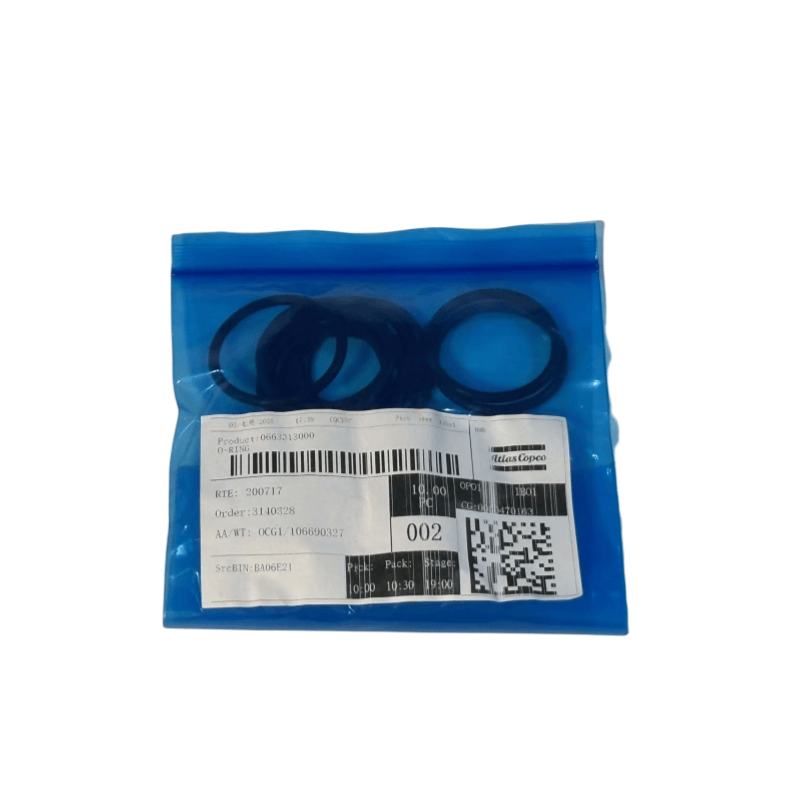

Atlas Copco Air Compressor Oring انواع اصلی و مکان های کاربردی
حلقه مهر و موم نوع O
بیشترین استفاده ، که اغلب در پوشش های سیلندر ، پوشش دریچه ، اتصالات لوله روغن و غیره یافت می شود.
ویژگی ها: ساختار ساده ، کم هزینه ، به آب بندی از طریق تغییر شکل الاستیک خود ، سازگار با سطوح مختلف آب بندی ، مقاوم در برابر روغن و قادر به تحمل فشار خاص (معمولاً 30 MPa).
حلقه مهر و موم فنجان (مانند U شکل ، شکل V شکل ، Y شکل)
بیشتر برای اجزای حرکتی متقابل ، مانند بین پیستون و سیلندر کمپرسورهای هوا از نوع پیستون یا بین میله پیستون و پوشش سیلندر استفاده می شود.
ویژگی ها: لب از نزدیک به سطح آب بندی چسبیده است ، اثر آب بندی با افزایش فشار ، مناسب برای سناریوهای آب بندی پویا ، بهبود می یابد و مقاومت در برابر سایش خوبی دارد.
حلقه آب بندی کامپوزیت
متشکل از لاستیک و موادی مانند فلز و پلاستیک (مانند استروف ، حلقه غده) ، که معمولاً در انتهای شافت کمپرسورهای هوا از نوع فشار فشار بالا و جداکننده های روغن و غیره استفاده می شود.
ویژگی ها: ترکیب آب بندی الاستیک و پشتیبانی سفت و سخت ، مقاوم در برابر فشار زیاد (حداکثر 100 مگاپاسکال یا بیشتر) ، مقاوم در برابر اکستروژن ، مناسب برای چرخش با سرعت بالا یا آب بندی مجدد حرکت.
مهر و موم
Oring کمپرسور هوا Atlas COPCO عمدتاً برای چرخش آب بندی شافت (مانند میل لنگ ، شافت موتور) استفاده می شود و از روغن کاری نشت روغن جلوگیری می کند.
ویژگی ها: حاوی یک قاب فلزی برای تقویت استحکام ، لب توسط یک چشمه ، مناسب برای شرایط چرخشی ، اثر ضد گرد و غبار مناسب است.
مواد و خصوصیات مشترک
لاستیک نیتریل (NBR): مقاومت خوب روغن ، مناسب برای درجه حرارت -20 ℃ 120 ℃ ℃ ، رایج ترین ماده حلقه آب بندی در کمپرسورهای هوا است که برای اکثر سیستم های تولید شده با روغن مناسب است.
Fluororubber (FKM): مقاوم در برابر درجه حرارت بالا و پایین (200 ℃ ℃) ، مقاوم در برابر خوردگی شیمیایی ، مناسب برای فشار بالا ، درجه حرارت بالا یا تماس با رسانه های خاص (مانند منطقه روغن با دمای بالا از دستگاه های پیچ).
لاستیک سیلیکون (VMQ): دامنه دمای گسترده (200 ℃ ℃ -60) ، اما مقاومت در برابر روغن ضعیف ، که بیشتر برای آب بندی کمپرسورهای کم مصرف یا روغن بدون روغن استفاده می شود.
پلی اورتان (PU): مقاومت در برابر سایش عالی ، مناسب برای آب بندی مجدد حرکت (مانند آب بندی پیستون) ، دامنه دما -30 ℃ 80 ℃.
