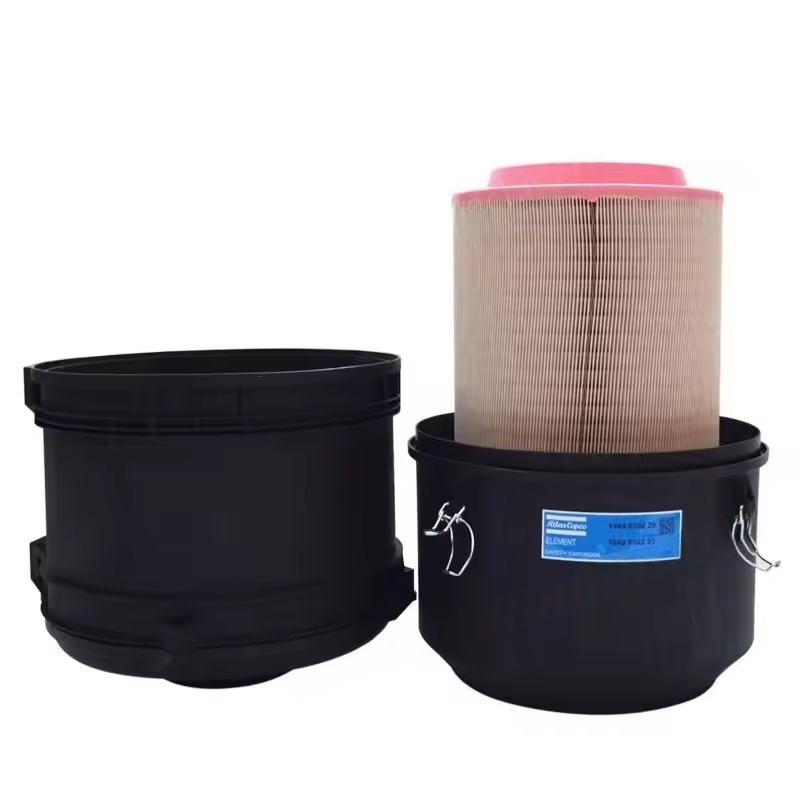

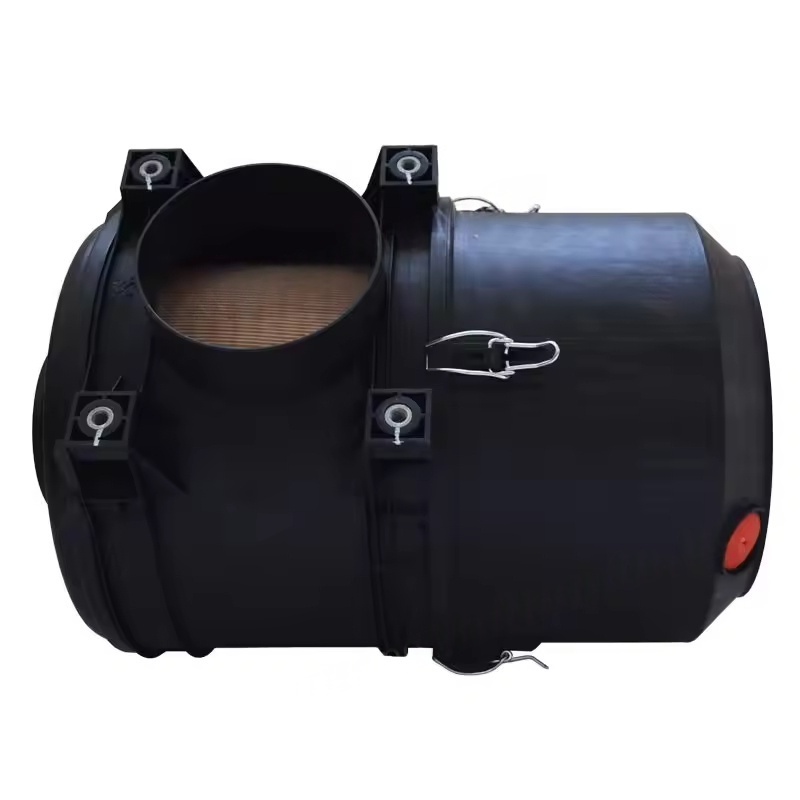

I. ساختار و مواد ATLAS COPCO AIR AIR FILTER FILTER FILTER
ساخت اولیه

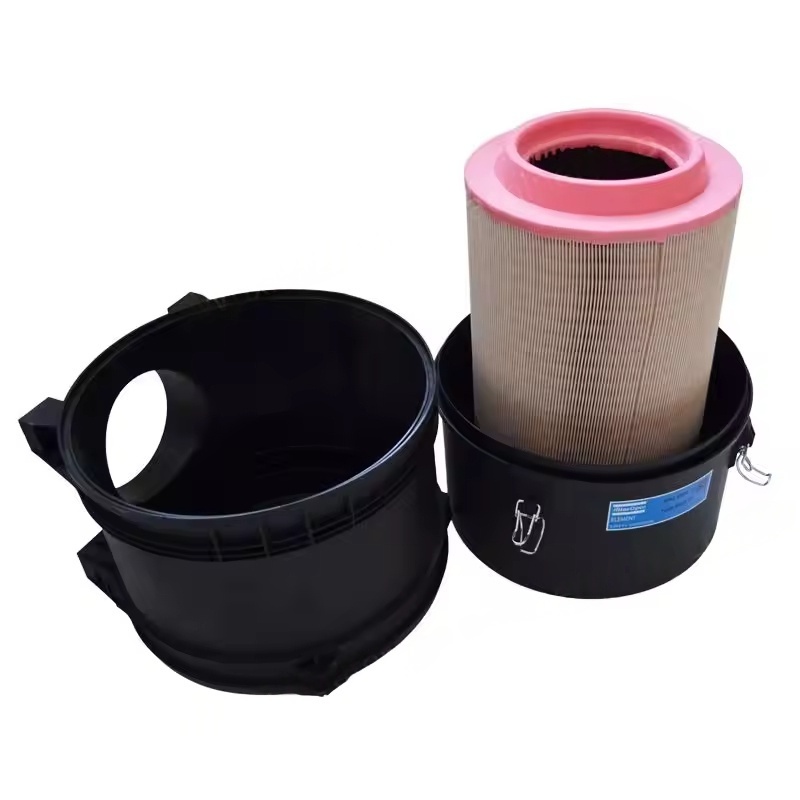

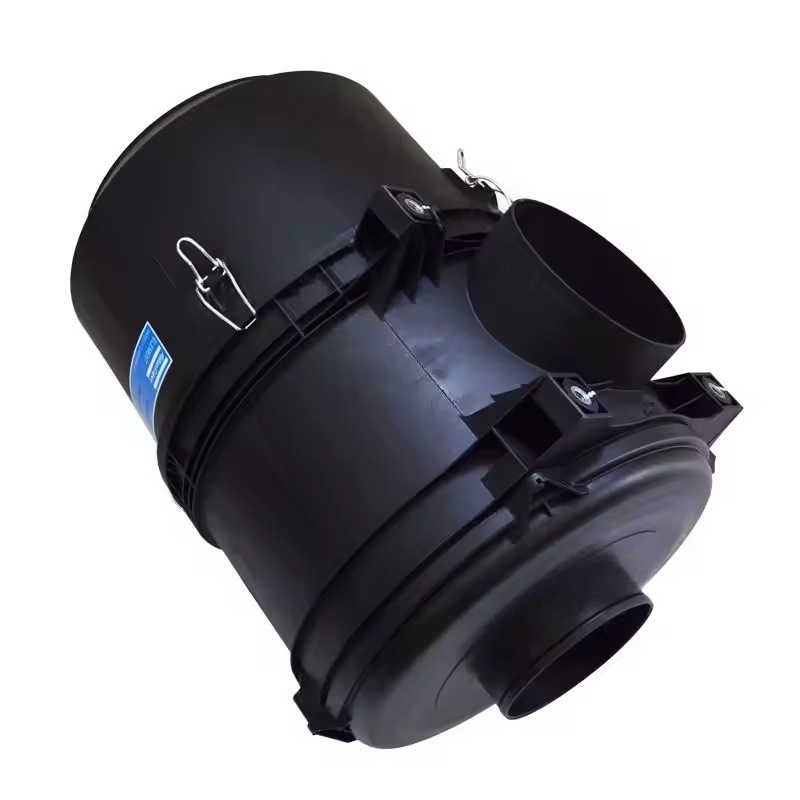

محفظه اصلی: معمولاً به شکل استوانه ای یا مربعی به شکل ، یک کانال جریان هوا در داخل تشکیل می شود. یک انتها به مصرف هوا کمپرسور هوا وصل می شود و انتهای دیگر انتهای ورودی جوی (برخی با پوشش محافظ) است.
موقعیت نصب فیلتر: قسمت داخلی محفظه مجهز به شکاف ها ، چاشنی ها یا سازه های نخ برای رفع فیلتر ، اطمینان از تناسب بسته شده بین فیلتر و محفظه برای جلوگیری از ورود مستقیم هوای فیلتر نشده است.
رابط آب بندی: بخشی که به لوله ورودی هوا کمپرسور هوا وصل می شود ، به یک حلقه آب بندی لاستیکی یا سطح فلنج مجهز شده است تا از هوای اتصال اطمینان حاصل شود.
طراحی کمکی: برخی از مسکن دارای رابط های نشانگر اختلاف فشار (برای نصب سنجهای فشار یا دستگاه های زنگ دار) ، سوراخ های زهکشی (برای تخلیه آب میعانات داخلی) و دسترسی به درها/پوشش (برای جایگزینی آسان فیلتر) هستند.
مواد مشترک
مواد فلزی: مانند فولاد نورد سرد (گالوانیزه سطحی یا برای پیشگیری از زنگ زدگی) ، آلیاژ آلومینیوم (سبک و مقاوم در برابر خوردگی) ، مناسب برای کمپرسورهای هوای بزرگ یا محیط های سخت (مانند گرد و غبار و شرایط رطوبت زیاد) ، با مقاومت بالا و مقاومت در برابر ضربه.
مواد پلاستیکی: مانند پلاستیک مهندسی ABS ، PP (پلی پروپیلن) ، سبک ، کم هزینه ، مقاومت در برابر زنگ زدگی خوب ، مناسب برای کمپرسورهای هوای کوچک و متوسط یا محیط های تمیز ، اما با مقاومت در برابر حرارت ضعیف تر (معمولاً 80 پوند).
ii. توابع اصلی Atlas Copco Air Compressor Filter Air Filter
محافظت از فیلتر: ضربه مکانیکی خارجی ، آب باران ، بقایای بزرگ (مانند برگ ، حشرات) را جدا کنید و از آسیب فیلتر یا گرفتگی خودداری کنید.
راهنمایی جریان هوا: از طریق طراحی ساده داخلی ، هوا به طور مساوی بر روی سطح فیلتر جریان می یابد و از کاهش راندمان تصفیه به دلیل جریان سریع هوای محلی و کاهش مقاومت در برابر مصرف جلوگیری می کند.
حفاظت از آب بندی: اطمینان حاصل کنید که هوا فقط می تواند از طریق فیلتر وارد کمپرسور هوا شود ، "مدار کوتاه" را از بین ببرد (هوای فیلتر نشده مستقیم وارد سیستم) و اطمینان از پاکیزگی مصرف.
بافر فشار: نوسانات فشار بافر در مصرف هوا در هنگام شروع کمپرسور هوا شروع یا تغییر بار ، تثبیت حجم مصرف.
iii پارامترهای کلیدی و انتخاب مسکن فیلتر هوای کمپرسور Atlas Copco Air Atlas
مشخصات اندازه: نیاز به مطابقت با قطر بیرونی و ارتفاع فیلتر مربوطه ، و ابعاد رابط (مانند قطر درگاه ورودی هوا ، مشخصات فلنج) باید با سیستم ورودی هوا کمپرسور هوا سازگار باشد.
سازگاری حجم هوا: منطقه مقطعی کانال داخلی نیاز به برآورده کردن نیاز حجم هوای مورد نیاز کمپرسور هوا (که معمولاً به گونه ای طراحی شده است 1.2 برابر حجم مصرف هوای دارای امتیاز) ، از مصرف کافی به دلیل قطر خیلی کوچک جلوگیری می کند.
مقاومت دما و فشار: مواد مربوطه را بر اساس دمای مصرف هوا (معمولاً 60 ≤ ، شرایط ویژه تا 100 ℃ یا بالاتر) و فشار محیطی انتخاب کنید. محفظه های فلزی به طور کلی می توانند در برابر درجه حرارت و ارتعاشات بالاتر مقاومت کنند.
سازگاری با محیط زیست: برای محیط های مرطوب ، محفظه های آلومینیومی یا پلاستیکی ترجیح داده می شوند. برای محیط های گرد و غبار ، یک طرح پوشش محافظ توصیه می شود. برای محیط های خورنده ، مواد استیل ضدزنگ مورد نیاز است.
IV نصب و نگهداری محفظه فیلتر هوای کمپرسور ATLAS COPCO AIR
نکات نصب:
برای جلوگیری از لرزش باعث ایجاد رابط های گشاد یا جابجایی فیلتر ، مسکن باید محکم (مخصوصاً برای کمپرسورهای هوای همراه) ثابت باشد.
بررسی کنید که اجزای آب بندی دست نخورده هستند و اطمینان حاصل می کنند که فیلتر در حین نصب در برابر سطح آب بندی محفظه محکم است. در صورت لزوم ، مقدار کمی از گریس سیلیکون را برای افزایش عملکرد آب بندی بمالید.
جهت مصرف هوا باید با علامت مسکن (که معمولاً توسط یک فلش نشان داده شده است) سازگار باشد تا از خطاهای نصب که منجر به خرابی فیلتر می شود ، جلوگیری شود.
موارد نگهداری:
به طور مرتب (در همگام سازی با چرخه جایگزینی فیلتر) فضای داخلی محفظه را تمیز کنید ، گرد و غبار و آوار انباشته شده را از بین ببرید و بررسی کنید که آیا دیواره داخلی هرگونه آسیب یا تغییر شکل دارد یا خیر.
محفظه های فلزی باید بررسی کنند که آیا پوشش زنگ زدگی از بین رفته است و به موقع برای پیشگیری از زنگ زدگی رنگ آمیزی شده است. محفظه های پلاستیکی برای جلوگیری از پیری و ترک خوردگی باید از نور مستقیم خورشید یا پخت درجه حرارت بالا جلوگیری کنند.
هنگام تعویض فیلتر ، یکپارچگی رابط آب بندی و بست های مسکن را نیز بررسی کنید و در صورت پوشیدن تعمیر یا تعویض کنید.
