1. عملکرد و اصل کار
کنترل خودکار سطح مایع: در منطقه جمع آوری میعانات از جداکننده گاز یا مخزن ذخیره گاز ، شیر شناور کروی ، از طریق حرکت شناور با تغییر سطح مایع ، هسته دریچه را به سمت باز و بسته سوق می دهد ، به طور خودکار کنترل تخلیه یا دوباره پر کردن محیط را کنترل می کند (مانند میعانات ، روغن کاری روغن).
ضد فلاکس و آب بندی: ساختار کروی همراه با صندلی آب بندی می تواند به سرعت قطع یا مسیر جریان را قطع کرده یا از جریان عقب محیط جلوگیری کند و در عین حال عملکرد آب بندی را در حالت بسته تضمین کند و از نشت هوای فشرده جلوگیری کند.
عملکرد محافظ: در مخزن جداسازی گاز روغن ، می تواند به دلیل پایین بودن روغن ، یا مشکل روغن حامل هوای فشرده شده به دلیل سطح بالای روغن ، از کمپرسور بدون روغن جلوگیری کند.
2. ساختار و خصوصیات مواد

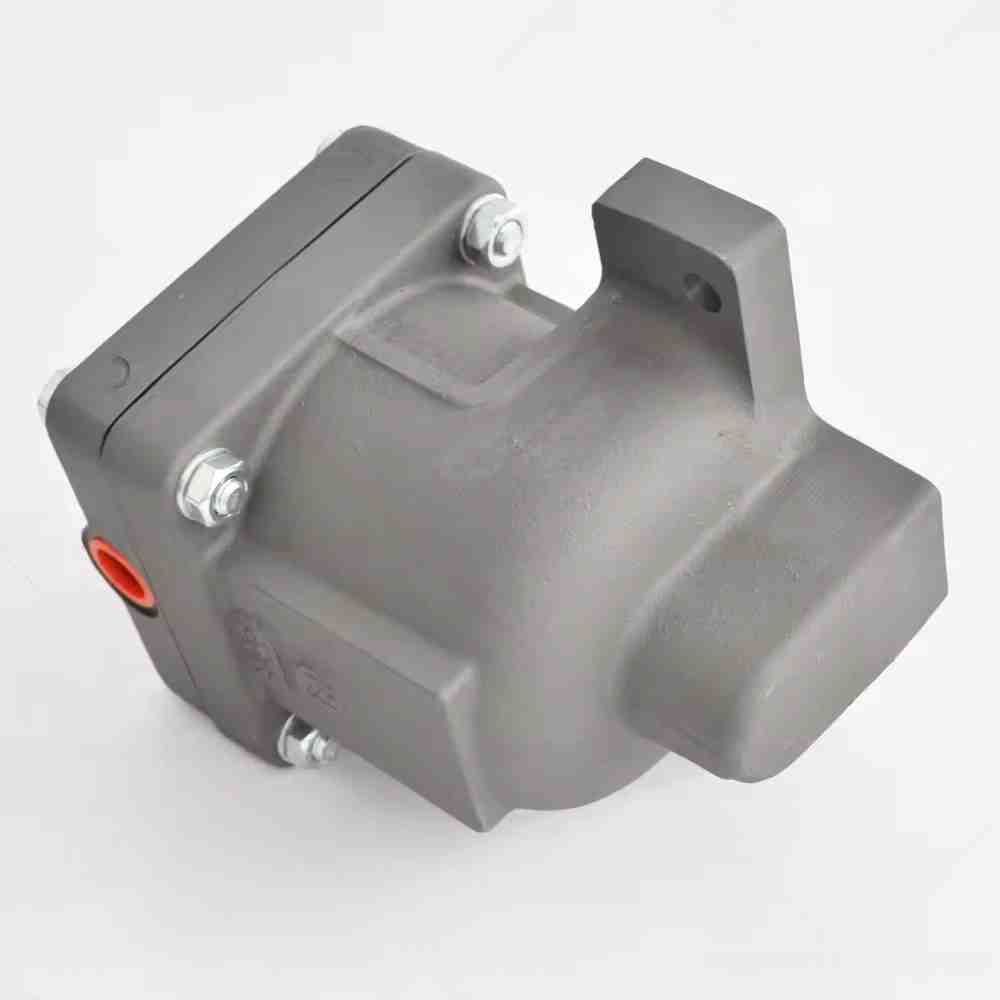

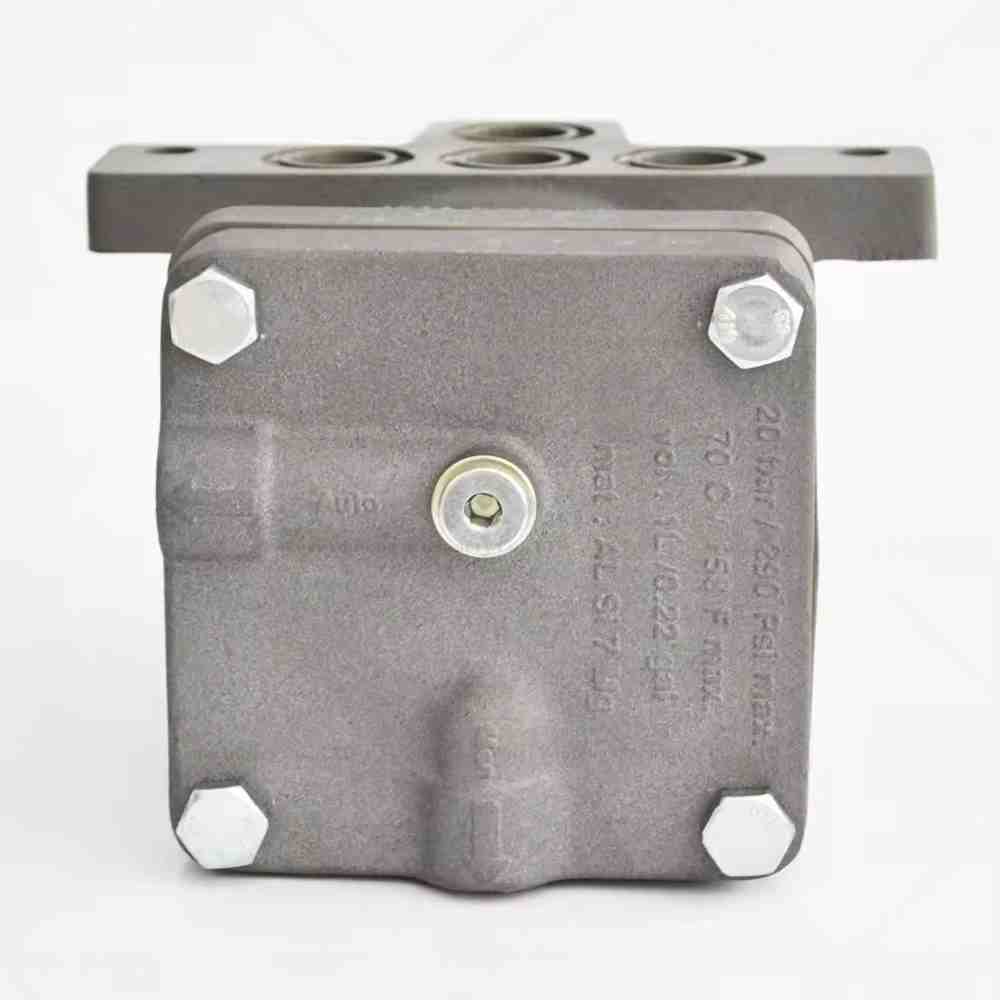

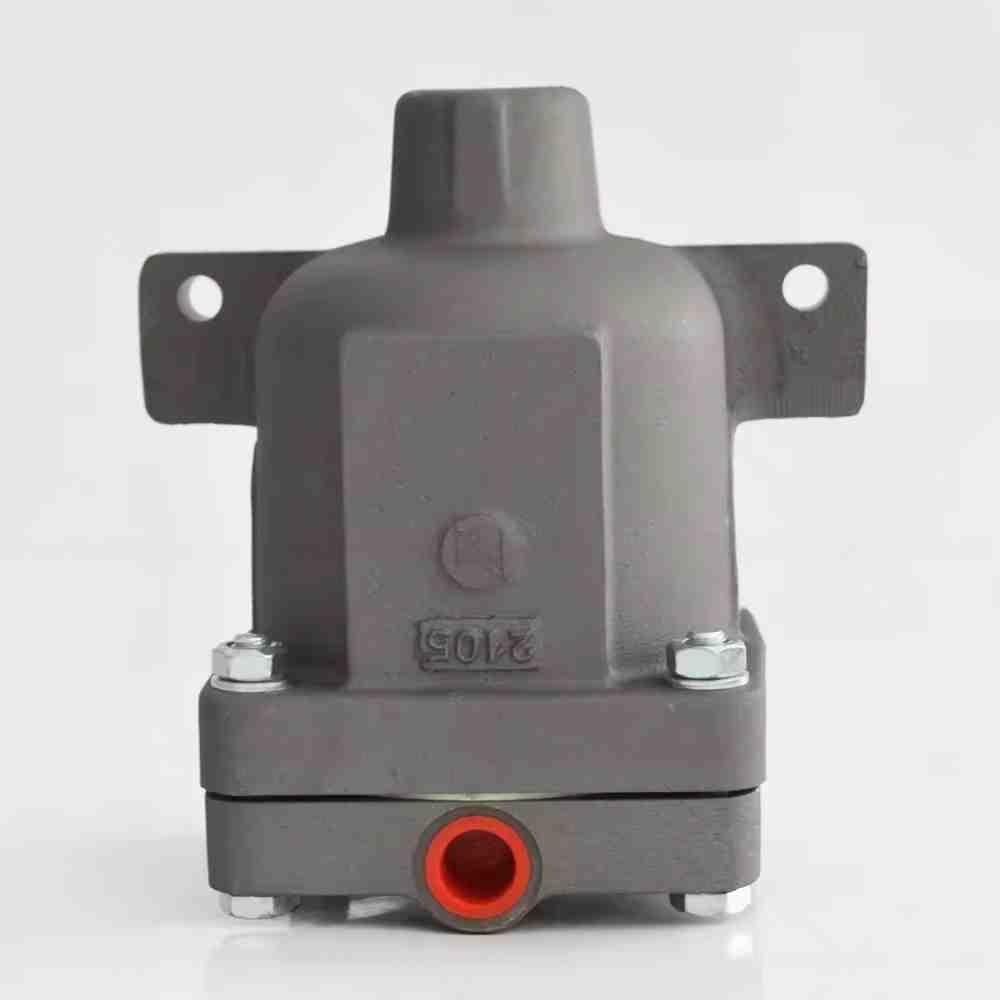

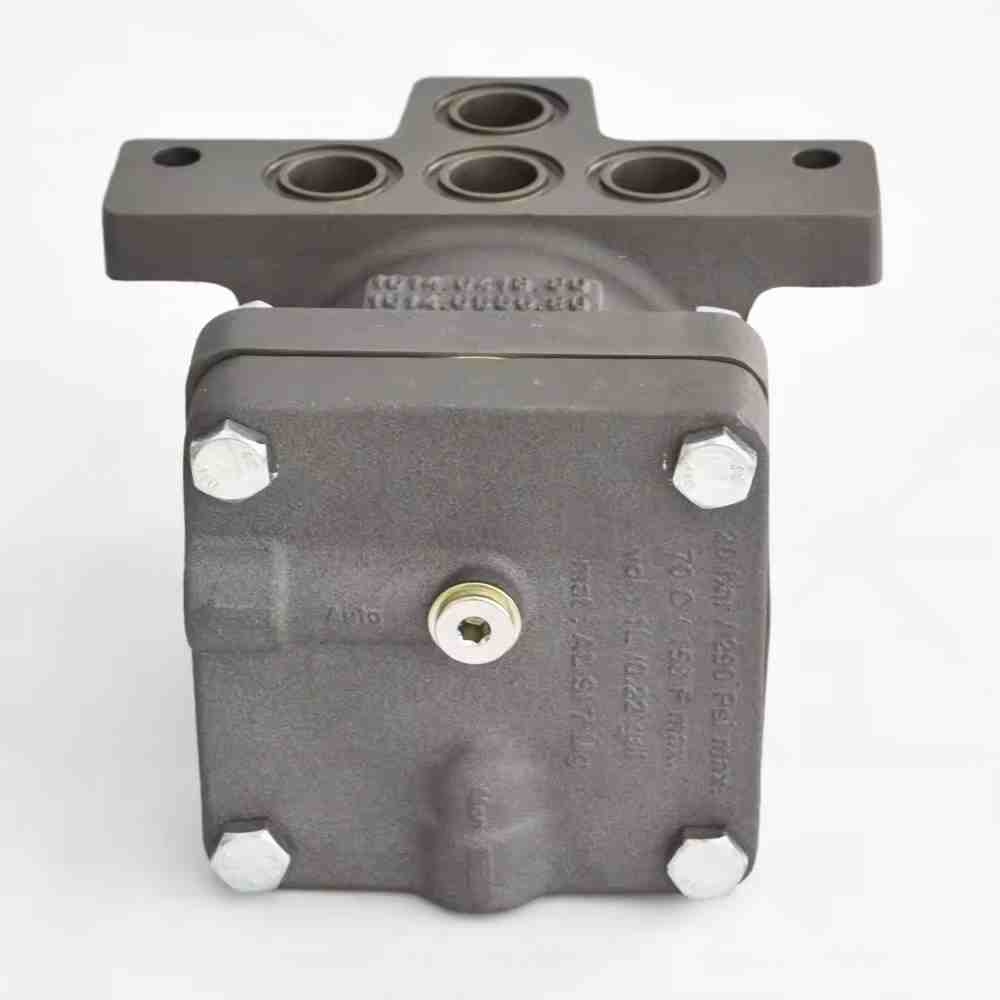

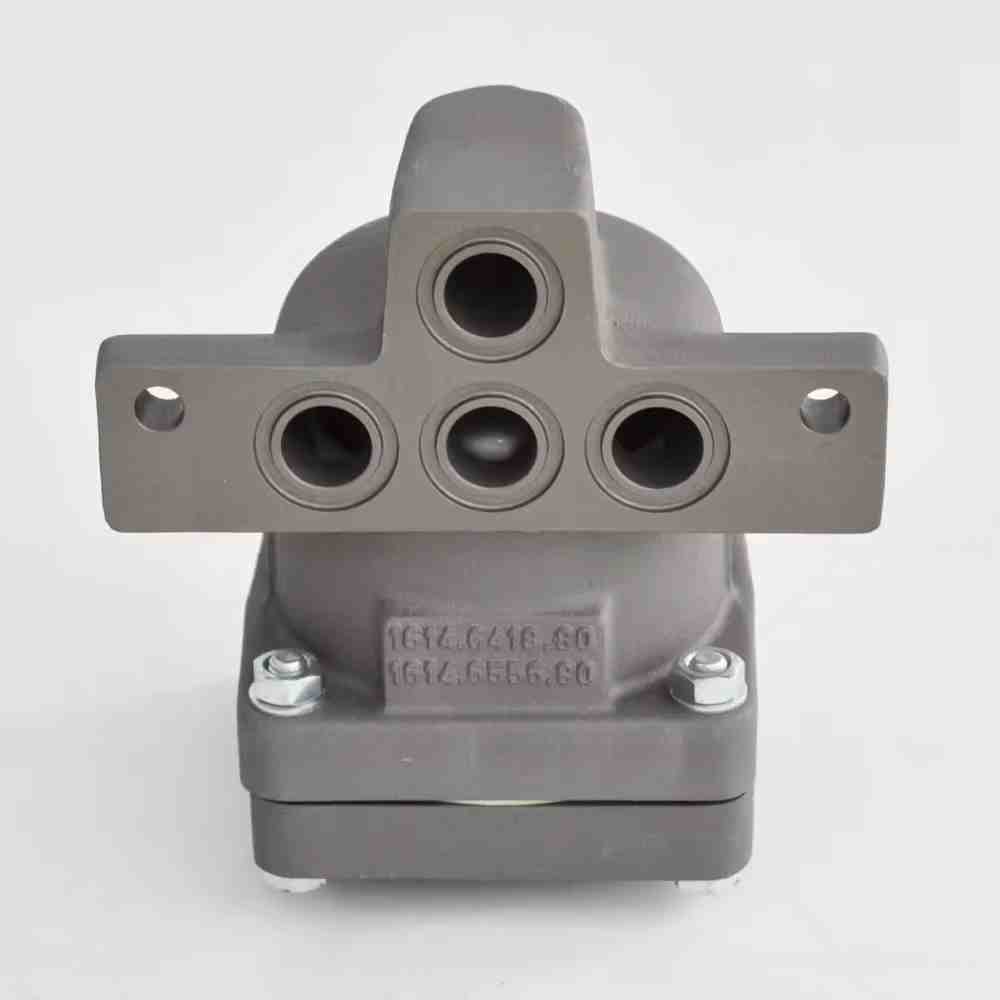

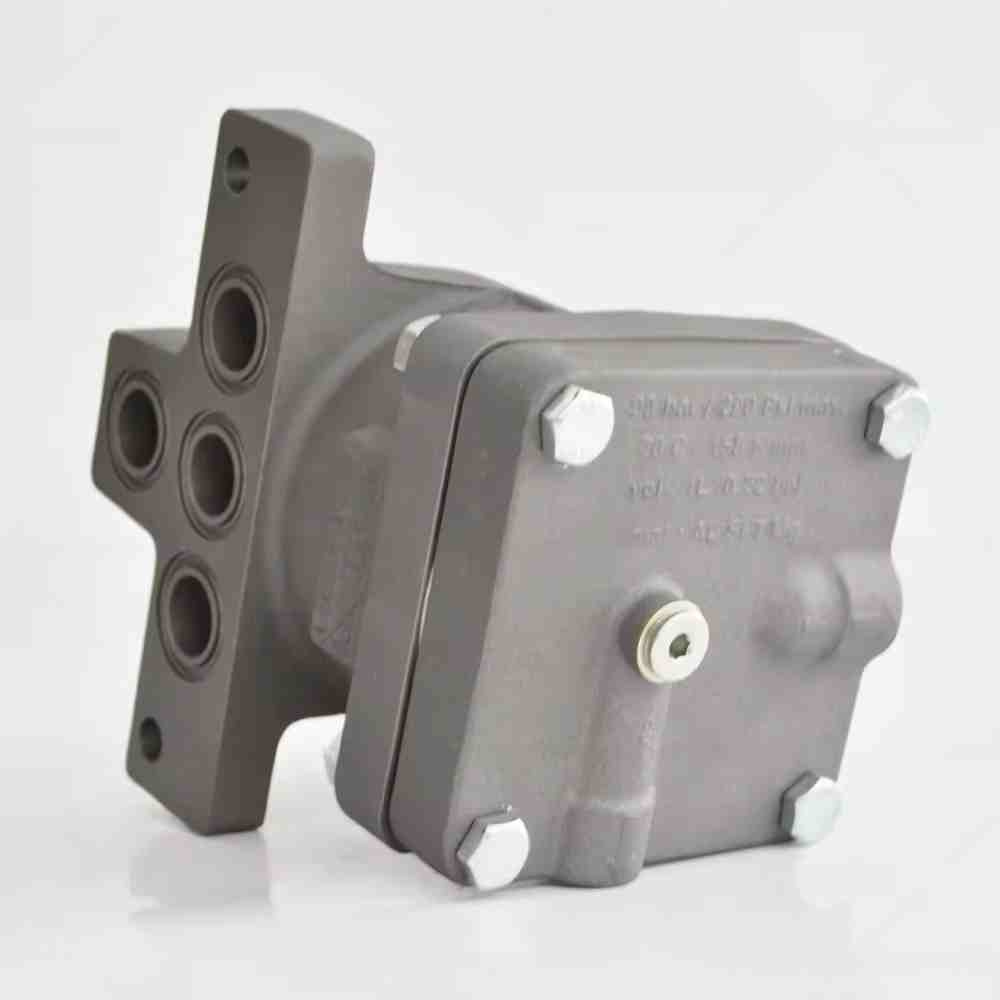

اجزای اصلی: متشکل از یک شناور (کره توخالی) ، میله اتصال ، هسته دریچه (کره) ، صندلی دریچه و بدنه دریچه ، دستیابی به کنترل خودکار از طریق پیوند مکانیکی.
انتخاب مواد:
بدنه شناور و دریچه بیشتر از مواد مقاوم در برابر خوردگی مانند برنج ، استیل ضد زنگ (304 یا 316) استفاده می کند ، مناسب برای حضور احتمالی غبار روغن ردیابی ، رطوبت و ناخالصی های موجود در هوای فشرده.
قطعات آب بندی: معمولاً از لاستیک نیتریل یا فلوئوروبربر ساخته شده و از عملکرد آب بندی و دوام در دمای بالا (80-120 ℃) و شرایط فشار اطمینان حاصل می کند.
فشار سازگاری: بسته به مدل کمپرسور ، می تواند در برابر فشار کار 0.6-1.6MPA مقاومت کند و شرایط کار کمپرسورهای مختلف صنعتی را برآورده کند.
3. سناریوهای برنامه مشترک
زهکشی جداکننده گاز روغن: ضمن جلوگیری از نشت هوای فشرده شده یا روغن روغن کاری ، میعانات را در پایین جداکننده تخلیه کنید.
کنترل سطح مایع مخزن روغن: در سیستم روغن کاری روغن کاری روغن ، سطح مایع مخزن روغن را در یک محدوده معقول کنترل کنید تا از سرریز یا کمبود روغن جلوگیری شود.
زهکشی مخزن ذخیره گاز: برای تخلیه خودکار میعانات انباشته شده در پایین مخزن ذخیره گاز استفاده می شود و تأثیر رطوبت را بر کیفیت هوای فشرده کاهش می دهد.
معمولاً در کمپرسورهای هوای پیچ سری GX ، GX و برخی از سیستم های کمکی کمپرسورهای ثابت استفاده می شود.
4. نکات مربوط به نگهداری و جایگزینی
گسل های مشترک و بازرسی:
گیر افتاده: به دلیل تجمع ناخالصی ها و مقیاس ، هسته شناور یا دریچه گیر می شود ، به عنوان زهکشی ضعیف یا نشت مداوم ، آشکار می شود و نیاز به جداسازی منظم و تمیز کردن دارد.
خرابی آب بندی: پیری یا سایش قطعات آب بندی منجر به نشت می شود و نیاز به تعویض قطعات آب بندی دارد.
آسیب شناور: شناور ترک می شود و آب می شود و شناور می شود و باعث می شود دریچه نتواند به طور عادی کار کند و نیاز به جایگزینی کلی دارد.
اقدامات احتیاطی جایگزینی:
استفاده از شیرهای شناور کروی اصلی Atlas COPCO را برای اطمینان از اندازه رابط (مانند مشخصات نخ ، قطر) و پارامترهای شرایط کار با تجهیزات در اولویت قرار دهید.
قبل از نصب ، خط لوله اتصال را برای از بین بردن ناخالصی ها تمیز کنید. به نشانه جهت جریان توجه کنید (برخی از مدل ها دارای نیازهای جهت دار هستند) و از نصب در جهت اشتباه خودداری می کنند.
پس از تعویض ، اثر کنترل سطح مایع را آزمایش کنید تا از باز و بسته شدن دقیق در محدوده سطح طبیعی مایع اطمینان حاصل شود.
تعمیر و نگهداری منظم: توصیه می شود هر یک از 6-12 ماه یک بار بازرسی کنید ، اجزای آن را تمیز کرده و قطعات آب بندی پیر را جایگزین کنید ، به خصوص در محیط های پرشور ، چرخه نگهداری باید کوتاه شود.
