1. عملکرد و اصل کار
کنترل اتوماسیون: با دریافت سیگنال های الکتریکی از کنترلر (PLC) (ولتاژ 24 ولت DC) ، سیم پیچ الکترومغناطیسی در داخل دریچه الکترونوئید باعث ایجاد نیروی مغناطیسی ، رانندگی هسته دریچه برای حرکت ، از این طریق باز یا بسته شدن عبور سیال (مانند کنترل مسیر هوا یا روغن)) ، به دست آوردن کنترل دقیق اقدامات کلیدی کمپرسور.
سناریوهای برنامه معمولی:
باز و بسته شدن شیر ورودی را کنترل کنید ، حالت بارگیری/تخلیه کمپرسور را تنظیم کنید.
زهکشی اتوماتیک آب میعانات را از محل تخلیه شیر آلاینده ها (مانند دریچه زهکشی اتوماتیک جداکننده گاز یا مخزن ذخیره سازی) در فواصل منظم کنترل کنید.
در مدار حفاظت از ایمنی شرکت کنید - مانند قطع سریع روغن یا مسیر هوا در صورت فشار بیش از حد یا فشار بیش از حد.
مزایا ： پاسخ سریع (سطح میلی ثانیه) ， دقت کنترل بالا ， مناسب برای شرایط مکرر شروع به کار ， و مؤلفه اصلی عملکرد خودکار کمپرسور است.
2. ساختار و خصوصیات

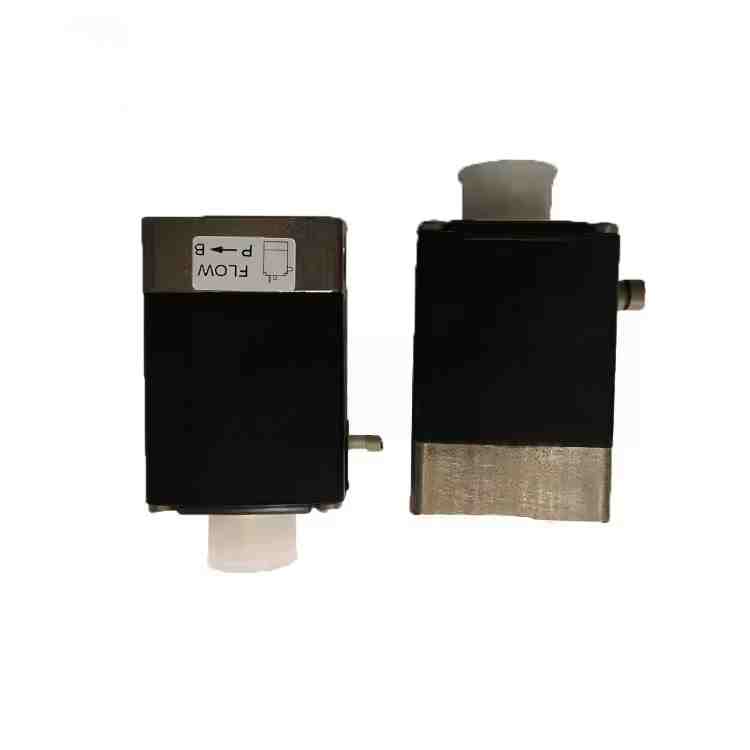

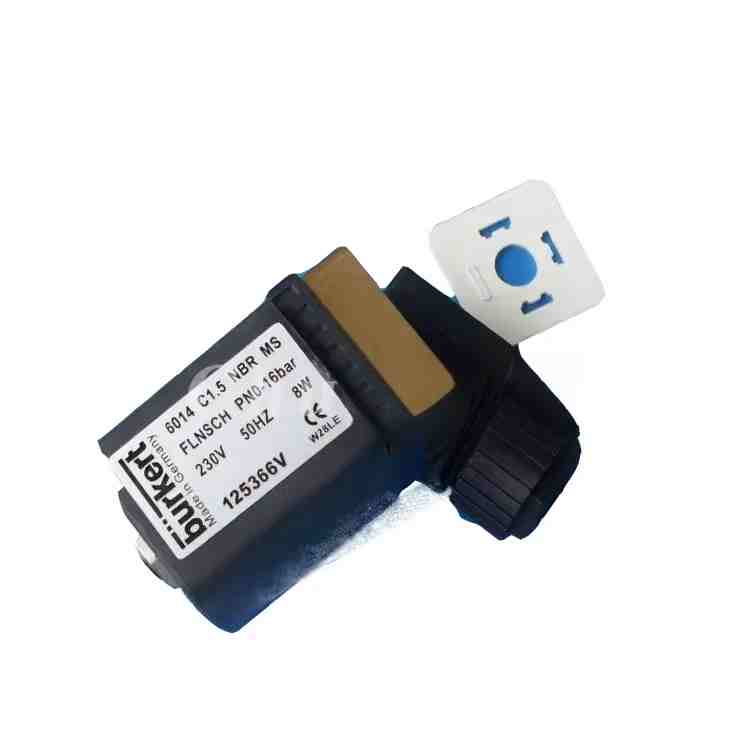

اجزای اصلی ： از یک سیم پیچ الکترومغناطیسی (24 ولت DC) ， هسته دریچه ， بدنه دریچه ， بهار ， و قطعات آب بندی شده تشکیل شده است. هنگامی که سیم پیچ انرژی می یابد-هسته دریچه برای باز کردن گذرگاه حرکت می کند و هنگامی که از آن استفاده می شود-بهار برای بستن گذرگاه باز می گردد (عمدتا از نوع معمولی بسته-برخی از نوع معمولاً باز هستند).
سازگاری مواد
بدنه دریچه بیشتر از برنج یا از جنس استنلس استیل استفاده می کند - قادر به تحمل خوردگی از هوای فشرده شده ， روغن روغن کاری شده یا آب میعانات است.
قطعات آب بندی ： معمولاً از لاستیک نیتریل (NBR) یا Fluororubber (FKM) برای اطمینان از عملکرد آب بندی در دماهای بالا (80-120 ℃) و محیط فشار استفاده کنید. مشخصات فنی:
ولتاژ کار: DC 24V (مناسب برای مدار ولتاژ کم سیستم کنترل کمپرسور ، با ایمنی بالا).
فشار کار: معمولاً 0.5 - 1.6 مگاپاسکال (مطابق با الزامات مدار کنترل طراحی شده است).
اندازه رابط: معمولاً G1/4 ، G3/8 و غیره مشخصات موضوع ، مناسب برای خطوط لوله کنترل قطر مختلف.
3. گسلها و نگهداری مشترک
تظاهرات گسل معمولی:
فرسودگی سیم پیچ: ناشی از ولتاژ ناپایدار ، اضافه بار یا محیط مرطوب ، به عنوان هیچ اقدامی از دریچه سولنوئید آشکار می شود ، که با اندازه گیری مقاومت سیم پیچ با یک مولتی متر قابل تشخیص است (مقاومت طبیعی معمولاً ده ها اهم است و پس از فرسودگی ، بی نهایت می شود).
هسته دریچه گیر افتاده: ناشی از ناخالصی ها ، رسوبات نفتی یا مهر و موم های پیری ، به عنوان دریچه ای که قادر به باز کردن کامل/بسته شدن یا حرکت لاغر نیست ، نشان می دهد که ممکن است باعث بارگذاری کمپرسور غیر طبیعی یا تخلیه فاضلاب ضعیف شود.
نشت: ناشی از سایش اجزای آب بندی یا آسیب به بدنه دریچه و در نتیجه نشت گاز/روغن کنترل ، بر پایداری فشار سیستم تأثیر می گذارد.
نکات کلیدی تعمیر و نگهداری و جایگزینی:
تمیز کردن منظم: در حین نگهداری کمپرسور ، بررسی کنید که آیا ناخالصی در رابط دریچه solenoid وجود دارد یا خیر. در صورت لزوم ، هسته شیر را جدا و تمیز کنید (عملیات باید خاموش شود).
مشخصات جایگزینی:
لازم است دریچه های Solenoid 24 ولت با همان مشخصات کارخانه اصلی (مانند مدل ، اندازه رابط ، درجه فشار) را انتخاب کنید و ترجیحاً لوازم جانبی اصلی Atlas COPCO را انتخاب کنید تا از سازگاری با سیستم کنترل اطمینان حاصل شود.
قبل از تعویض ، منبع تغذیه را قطع کنید ، فشار خط لوله را آزاد کنید و از کار با برق روی یا پاشیدن رسانه های فشار قوی خودداری کنید.
هنگام نصب ، به جهت جریان سیال توجه کنید (برخی از دریچه های solenoid دارای علائم جهت دار هستند) و در هنگام سفت شدن رابط برای جلوگیری از آسیب رساندن به نخ ها ، از فشار بیش از حد خودداری کنید.
تعمیر و نگهداری پیشگیرانه: در محیط هایی با گرد و غبار و رطوبت زیاد ، توصیه می شود چرخه بازرسی را کوتاه کنید و از پایداری ولتاژ مدار کنترل اطمینان حاصل کنید تا از آسیب بیش از حد ولتاژ به سیم پیچ جلوگیری شود.
