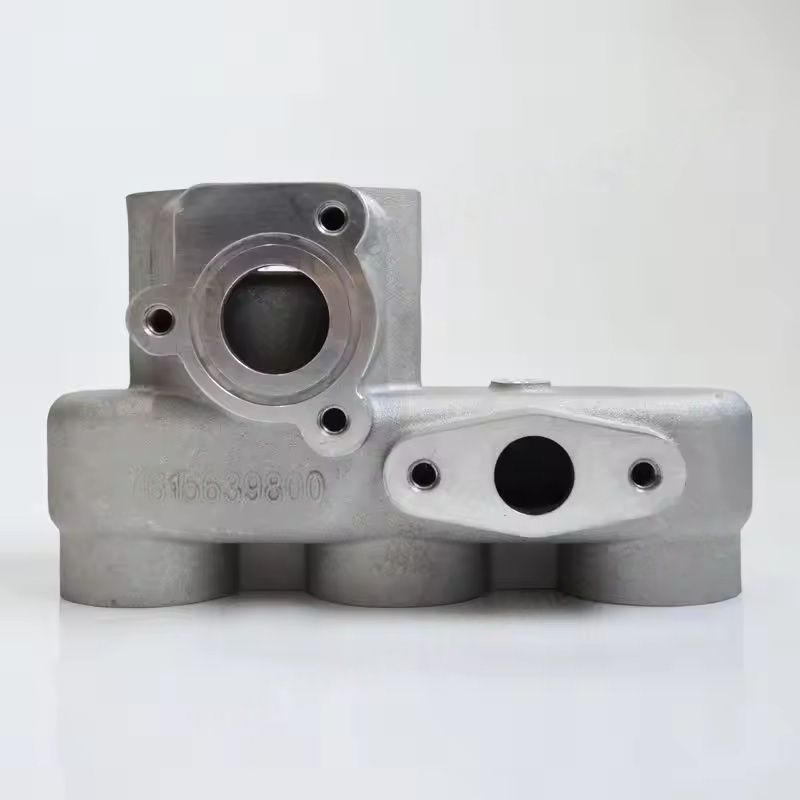

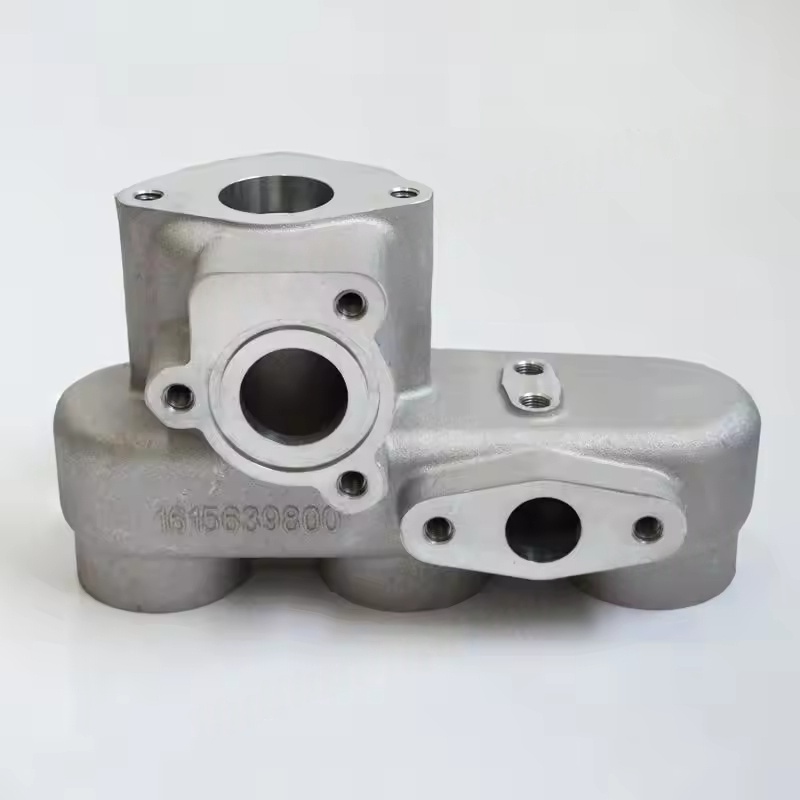

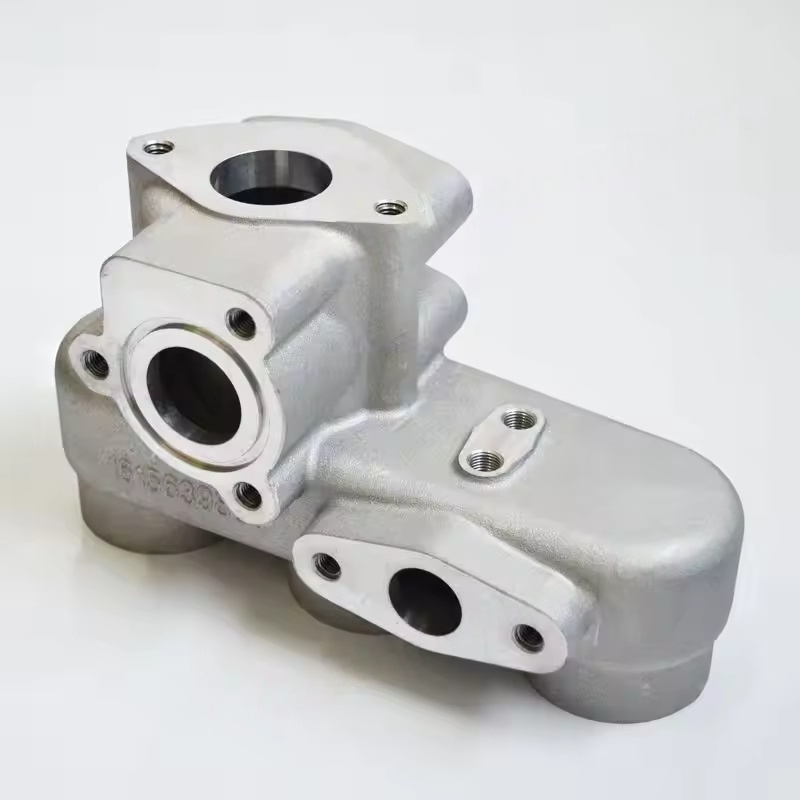

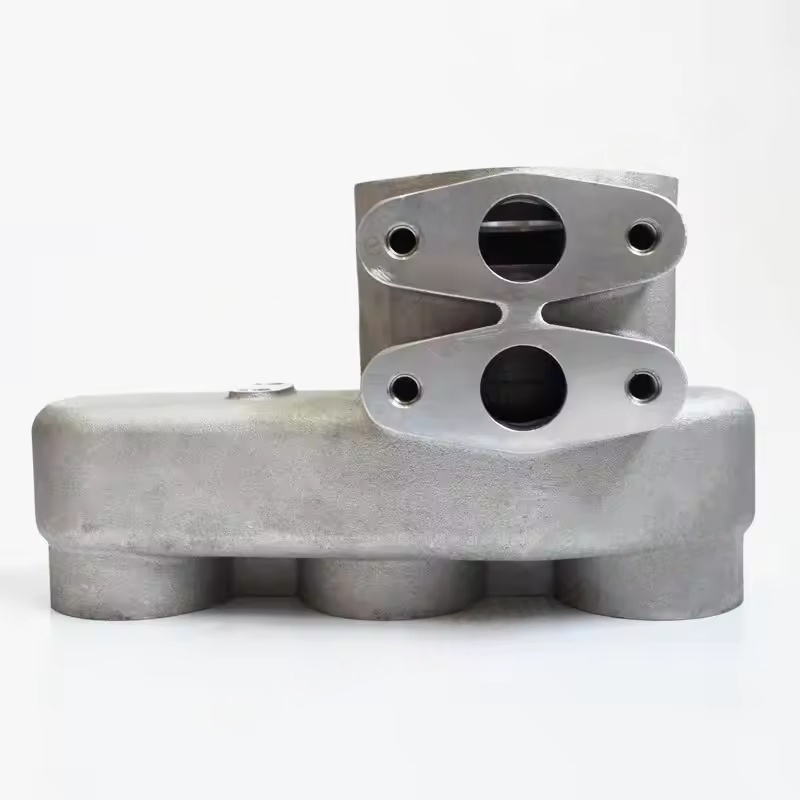

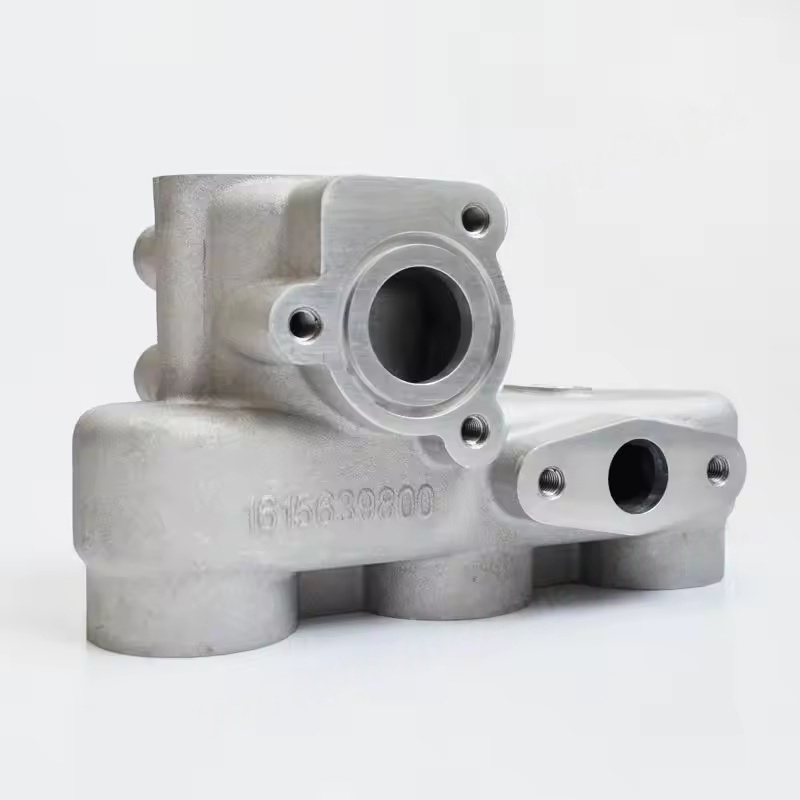

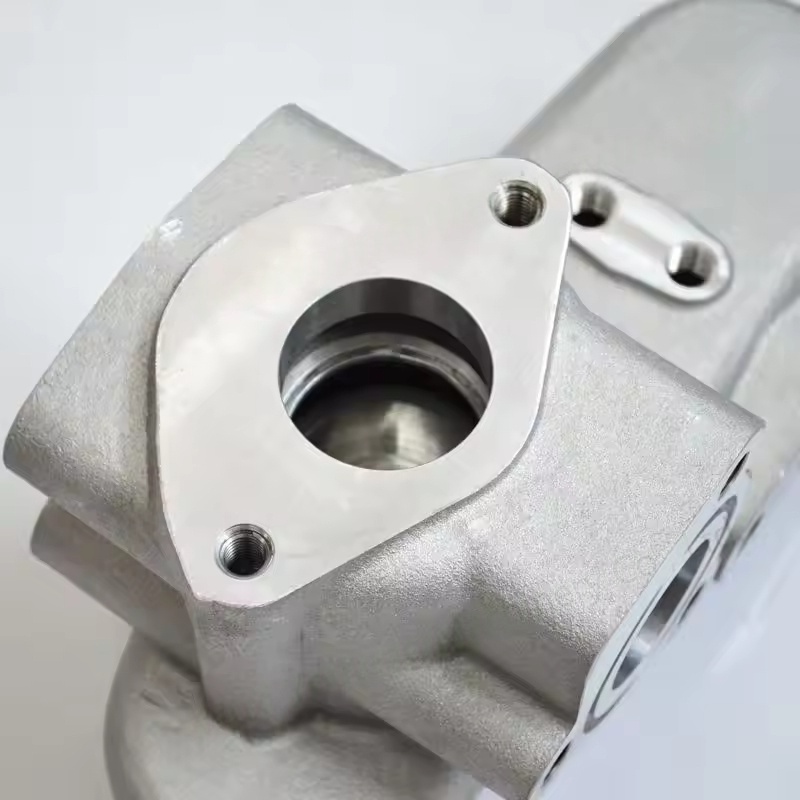

پایه فیلتر روغن برای کمپرسورهای هوا Atlas COPCO - 1. ساختار و عملکرد
ساختار هسته: معمولاً یک ریخته گری فلزی (عمدتاً آلیاژ آلومینیوم یا چدن) ، ادغام ورودی روغن ، خروجی روغن ، رابط نصب و سطح آب بندی. برخی از پایه ها همچنین دارای دریچه بای پسند هستند (هنگامی که عنصر فیلتر مسدود می شود ، شیر بای پس باز می شود تا اطمینان حاصل شود که روغن روان کننده در اطراف عنصر فیلتر گردش می کند و به جریان می رود و از آسیب دیدن واحد اصلی به دلیل کمبود روغن جلوگیری می کند). عملکرد اصلی:
فیلتر روغن را برطرف کرده و اطمینان حاصل کنید که عنصر فیلتر به طور ایمن در محیط لرزش واحد نصب شده است تا از شل شدن و نشت روغن جلوگیری شود.
روغن روغن کاری کننده را راهنمایی کنید تا از قسمت اصلی روغن دستگاه (قبل از تصفیه) فیلتر را وارد کنید و سپس روغن تمیز فیلتر شده را به یاطاقان اصلی ، روتورها و غیره از دستگاه (پس از تصفیه) برگردانید و یک مدار روغن کاری کامل را تشکیل دهید.
از طریق طراحی آب بندی (با حلقه O یا واشر آب بندی) ، از نشت روغن روغن کاری در طی فرآیند جریان جلوگیری کنید و از فشار سیستم پایدار اطمینان حاصل کنید.
ii. سازگاری و خصوصیات
برای طرح بندی مدار روغن و مشخصات فیلتر (قطر ، نخ رابط) از سری های مختلف کمپرسورهای هوا (مانند GA ، ZR ، ZT و غیره) سفارشی کنید و از اتصال دقیق با فیلتر روغن و مدار اصلی روغن اطمینان حاصل کنید.
این ماده از مقاومت روغن و مقاومت مکانیکی خاصی برخوردار است ، قادر به تحمل طولانی مدت خیساندن روغن روغن کاری و گشتاور در حین نصب و سازگاری با تغییرات دما در حین کار دستگاه (-10 تا 120) است.
iii مشکلات و نگهداری مشترک
گسل نشت: پوشیدن سطح آب بندی بین پایه و فیلتر ، پیری حلقه O یا ترک های موجود در پایه ، همه می توانند منجر به نشت روغن شوند. وضعیت قطعات آب بندی را بررسی کرده و در صورت لزوم پایه را تعویض کنید.
انسداد یا جریان ضعیف: اگر عبور روغن در داخل پایه به دلیل رسوب ناخالصی یا نقص ریخته گری (مانند برس های ناپاک) مسدود شود ، باعث می شود جریان روغن روغن کافی باشد. جداسازی و تمیز کردن یا جایگزین کردن پایه.
توجه نصب: هنگام تعویض فیلتر روغن ، سطح آب بندی پایه را تمیز کنید ، خراش یا تغییر شکل را بررسی کنید. هنگام نصب فیلتر جدید ، آن را مطابق گشتاور مشخص شده (معمولاً 20-30 نانومتر) محکم کنید ، از محکم شدن بیش از حد که به نخ پایه آسیب می رساند یا تحت فشار قرار می گیرد که منجر به نشت می شود ، جلوگیری کنید.
