عملکردهای اصلی و ویژگی های مونتاژ شیر Check از کمپرسورهای بدون روغن Atlas Copco
کنترل جریان یک طرفه: فقط اجازه می دهد تا هوای فشرده شده از محل خروجی کمپرسور به مخزن ذخیره سازی یا سیستم پایین دست جریان یابد و از بازگشت هوا به واحد کمپرسور در حین خاموش شدن و جلوگیری از آسیب به روتور ، سیلندر و سایر اجزای هسته به دلیل جریان برگشتی روغن روغن کاری (در صورت وجود) جلوگیری می کند.
سازگاری بدون روغن: با استفاده از مواد آب بندی درجه مواد غذایی یا درجه پزشکی (مانند EPDM ، PTFE) ، با محیط های فشرده سازی بدون روغن سازگار است و از آلودگی هوای فشرده به دلیل پیری اجزای آب بندی جلوگیری می کند.
سازگاری فشار: بسته به مدل ، فشار کار به طور معمول 0-10BAR (نوع استاندارد) یا 0-40BAR (نوع فشار بالا) است و از آب بندی قابل اعتماد در محدوده فشار طراحی شده اطمینان حاصل می کند.

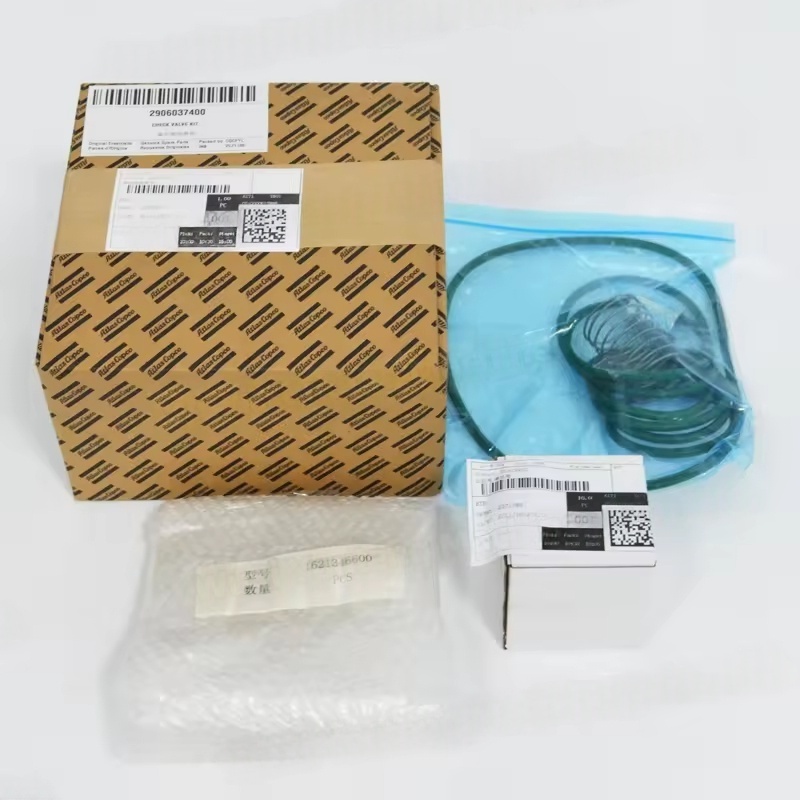

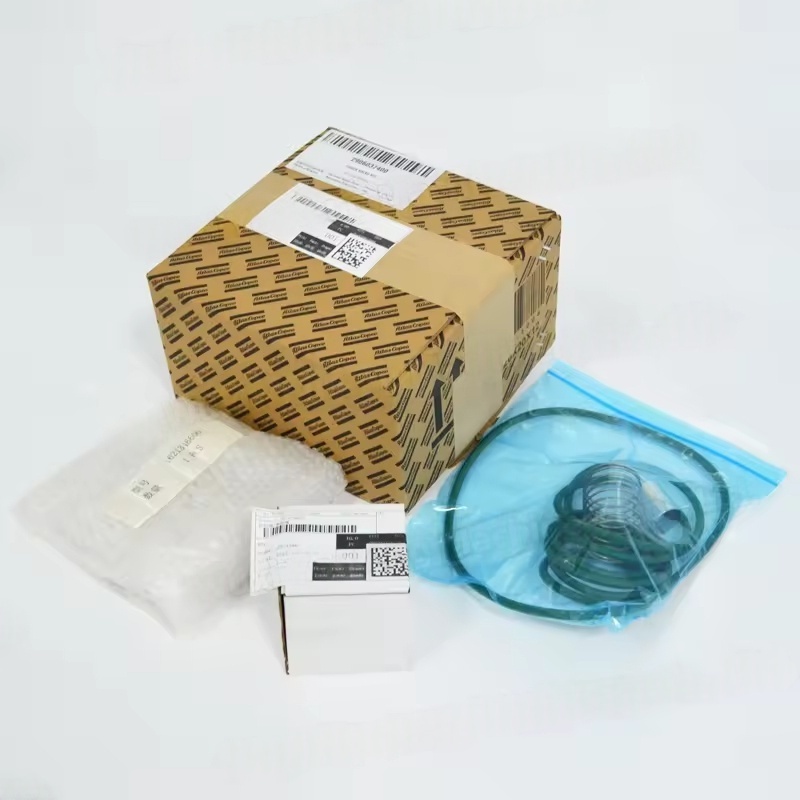

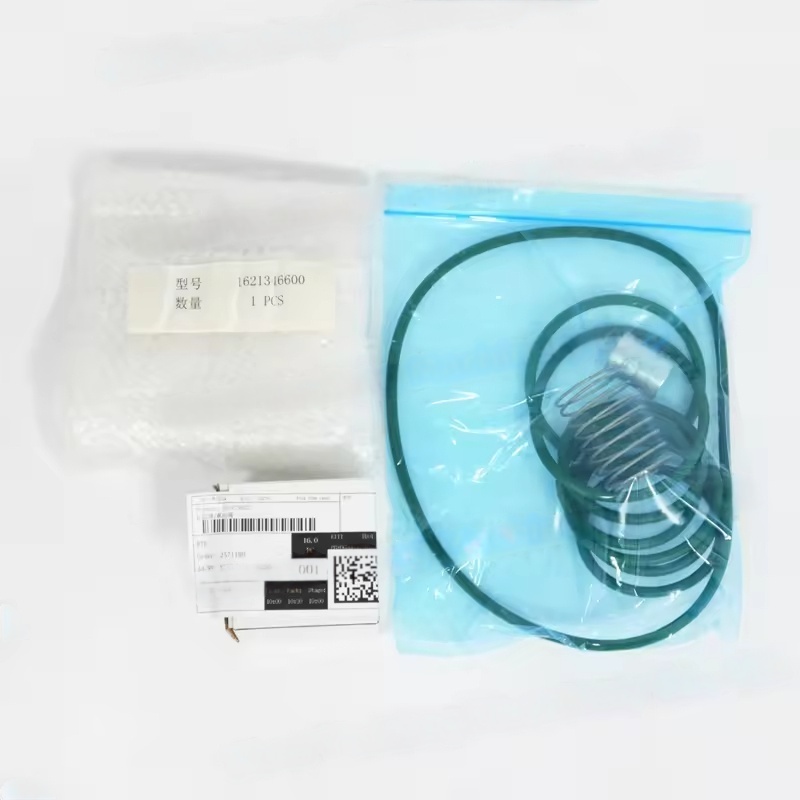

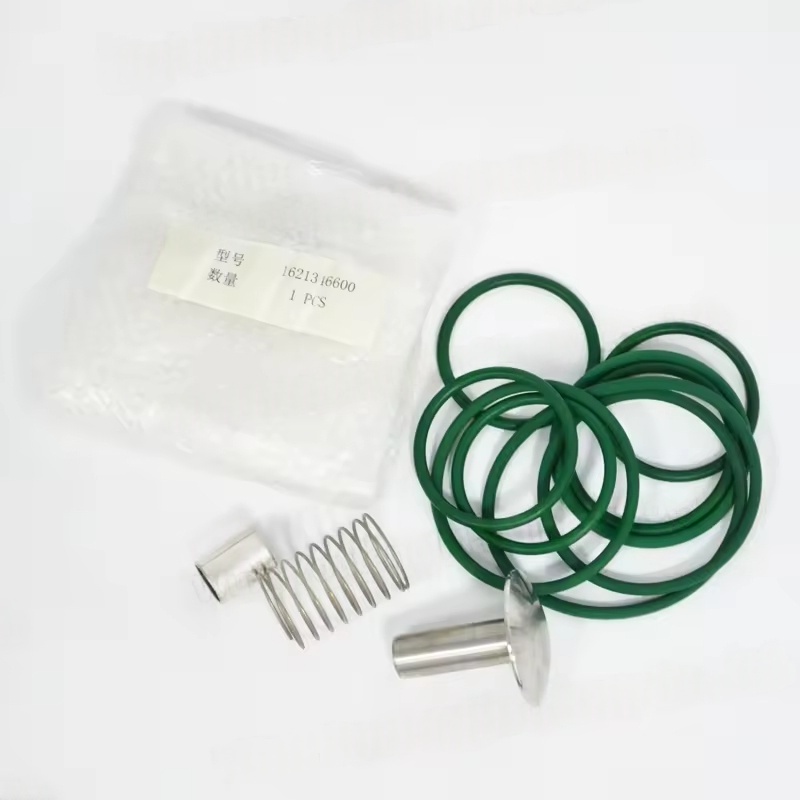

اجزای معمولی
بدنه دریچه را بررسی کنید (معمولاً از آلیاژ آلومینیوم یا فولاد ضد زنگ ، مقاوم در برابر خوردگی)
هسته دریچه (با ساختار هدایت ، اطمینان از عملکرد دقیق)
بهار (تأمین نیروی بسته ، کنترل فشار باز)
واشر مهر و موم / حلقه O (ماده مخصوص روغن ، مقاوم در برابر دما-120 ~ 20 20)
فلنج نصب یا رابط کاربری (مطابق با مدل ، معمولاً G-Thread یا Flange Connection)
مدل های قابل اجرا و اقدامات احتیاطی جایگزین
تطبیق مدل:
دستگاه های کوچک بدون روغن (مانند GA 3-7 VSD+ بدون روغن) معمولاً از شیرهای چک جمع و جور با اتصالات نخ استفاده می کنند
کمپرسورهای پیچ بزرگ بدون روغن (مانند ZR 160-315) بیشتر از مجامع دریچه چک از نوع فلنج با طراحی بافر هستند
برای جلوگیری از اندازه یا عدم تطابق فشار ، لازم است شماره قسمت سازنده تجهیزات اصلی را بر اساس مدل دستگاه (مانند ZT15 ، ZD75 و غیره) و شماره سریال پرس و جو کنید.
تأثیر شکست:
خرابی شیر چک ممکن است باعث شود: افت سریع فشار سیستم پس از خاموش شدن ، بار بیش از حد در کمپرسور در هنگام راه اندازی ، خطر چرخش معکوس واحد اصلی (به ویژه برای مدلهای فرکانس متغیر) ، آلودگی هوای پایین دست و غیره به موقع لازم است.
برای اطلاعات بخش خاص ، توصیه می شود مدل کاملی از کمپرسور (مانند ZR250 VSD FF) و سال تولید را برای پرس و جو از شماره مونتاژ دریچه بررسی دقیق و کتابچه راهنمای نصب از طریق ارائه دهید.
