توابع و برنامه های اساسی
عملکرد آب بندی: این کیت شامل اجزای مختلف آب بندی است که برای آب بندی استاتیک یا پویا در نقاط اتصال بین بلوک ابزار و لوله ها ، سنسورها ، فشار فشار و غیره استفاده می شود تا از نشت هوای فشرده شده ، روغن روغن کاری شده یا گاز کنترل جلوگیری شود.
اجزای سازگار: عمدتاً روی ماژول کنترل ابزار (بلوک ابزار) کمپرسور هوا نصب شده است. این ماژول معمولاً رابط های سنسور فشار ، رابط های فشار سنج ، اتصالات لوله کنترل و غیره را ادغام می کند و یک گره کلیدی برای نظارت بر فشار تجهیزات و انتقال سیگنال کنترل است.

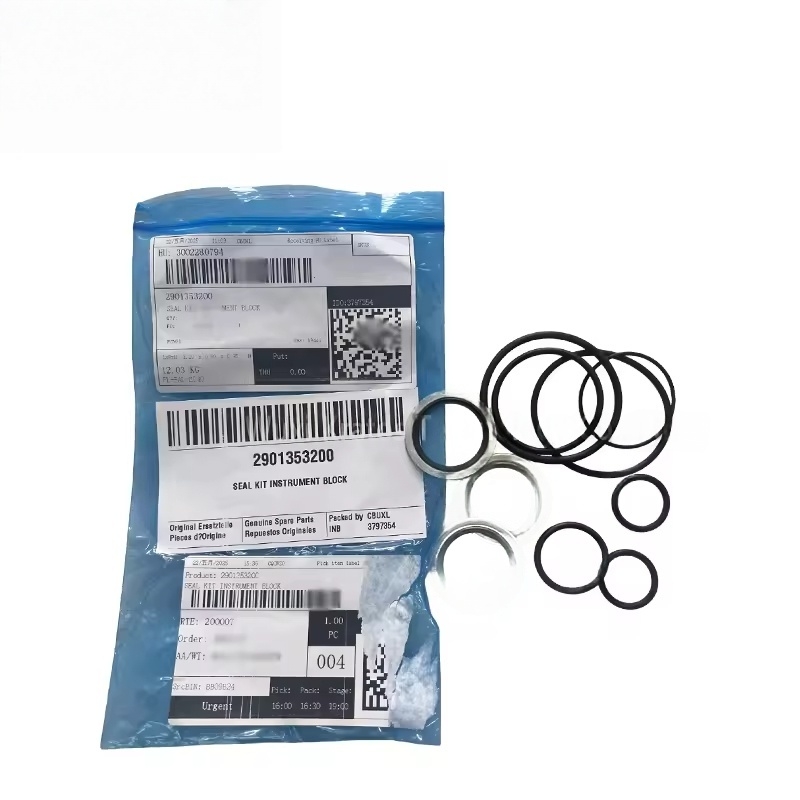

مدل های قابل اجرا: 2901353200 تعداد اصلی کارخانه Atlas Copco است. معمولاً در کمپرسورهای هوای پیچ سری GA (مانند برخی از مدل های GA متوسط و بزرگ) و تجهیزات سیستم هوای فشرده مرتبط یافت می شود. سازگاری خاص باید بر اساس مدل تجهیزات و دسته تولید تأیید شود.
ترکیب کیت و مواد

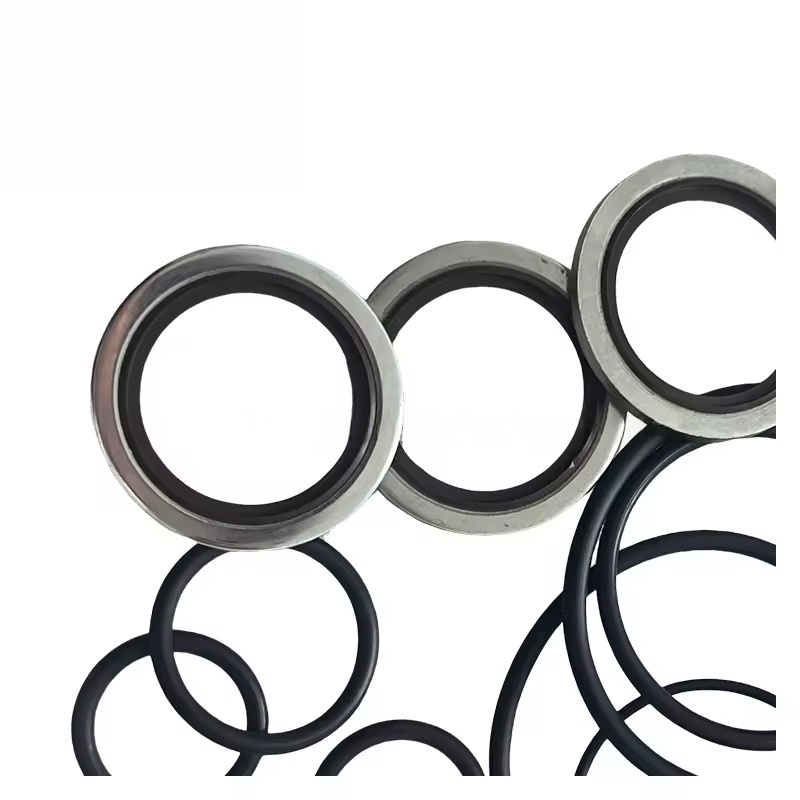

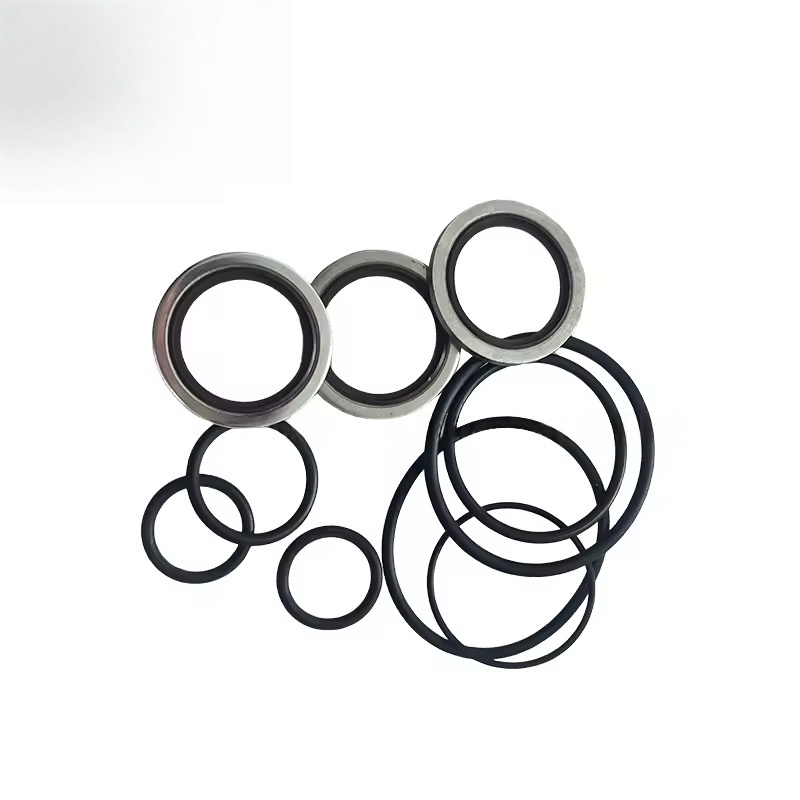

اجزای اصلی: معمولاً شامل مشخصات مختلف حلقه های O ، واشر آب بندی ، واشر مسطح ، پوشش گرد و غبار و غیره است. مقدار و اندازه خاص به طراحی ساختاری بلوک ابزار بستگی دارد.
ویژگی های مواد:
اجزای آب بندی بیشتر از لاستیک مقاوم در برابر روغن و مقاوم در برابر دما (مانند لاستیک نیتریل NBR یا Fluororubber FKM) استفاده می کنند که برای روغن کاری روغن ، محیط هوای فشرده شده و دمای کار 80-120 مناسب هستند.
برخی از واشرهای فلزی از برنج یا فولاد ضد زنگ برای اطمینان از مقاومت بالا و مقاومت در برابر خوردگی ساخته شده اند.
الزامات دقیق: اجزای آب بندی از دقت ابعادی بالایی برخوردار هستند و شکاف جفت گیری با رابط بلوک ابزار به شدت کنترل می شود تا از قابلیت اطمینان آب بندی اطمینان حاصل شود.
زمان جایگزینی و مسائل مشترک
جایگزینی سیگنال:
نشت در قسمت اتصال بلوک ابزار (مانند لکه های روغن یا علائم هوا در رابط فشار) رخ می دهد.
نمایش فشار غیر طبیعی (ممکن است به دلیل نشت ، و در نتیجه سیگنال های فشار نادرست).
در حین نگهداری یا جایگزینی منظم بلوک ابزار ، سنسور و غیره ، کیت آب بندی باید به طور همزمان جایگزین شود (اجزای آب بندی قطعات مستعد سایش هستند و برای استفاده مجدد توصیه نمی شوند).
تأثیر گسلها:
نشت باعث کاهش فشار سیستم و افزایش مصرف انرژی خواهد شد.
روغن کاری نشت روغن ممکن است محیط را آلوده کند یا باعث کاهش سطح روغن شود و بر روغن کاری تجهیزات تأثیر بگذارد.
اعوجاج سیگنال فشار ممکن است باعث شود سیستم کنترل اشتباه و باعث عملکرد غیر طبیعی واحد شود.
اقدامات احتیاطی جایگزینی و نگهداری
ضمانت قطعات یدکی کارخانه اصلی: 2901353200 یک کیت مهر و موم شده خاص کارخانه است. باید از محصولات اصلی Atlas Copco استفاده شود تا اطمینان حاصل شود که اندازه ، مواد و بلوک سازهای آب بندی کاملاً مطابقت دارند و از نشت ثانویه به دلیل مشکلات سازگاری جلوگیری می کنند.
مشخصات نصب:
قبل از تعویض ، سطح آب بندی بلوک ابزار را کاملاً تمیز کنید ، لکه های روغن باقیمانده ، قطعات اجزای آب بندی پیر و ناخالصی ها را بردارید.
هر مؤلفه آب بندی را به ترتیب مربوطه مطابق توالی جداسازی نصب کنید تا از عدم وجود حذف یا تحریف اطمینان حاصل شود (به ویژه حلقه های O باید به درستی در شیار آب بندی قرار بگیرند).
از استفاده از ابزارهای تیز برای تماس با اجزای آب بندی برای جلوگیری از خراش هایی که ممکن است منجر به خرابی آب بندی شود ، خودداری کنید.
پیچ های اتصال را با توجه به گشتاور مشخص شده محکم کنید تا از تماس یکنواخت سطوح آب بندی اطمینان حاصل کنید و از فشار بیش از حد جلوگیری کنید ، که ممکن است به بلوک ابزار یا اجزای آب بندی آسیب برساند.
