پارامترهای اساسی و سناریوهای قابل اجرا
معنی مدل: سری WSD یک مدل مؤلفه زهکشی اتوماتیک کلاسیک از Atlas COPCO است. 250-750 نشان دهنده دامنه جریان یا درجه فشار است که با آن سازگار است (پارامترهای خاص باید به دفترچه رسمی مراجعه کنند).
فشار کار: به طور کلی برای سیستم های هوایی فشرده شده 0-16 قابل اجرا ، برآورده کردن نیازهای فشار اکثر کمپرسورهای هوای صنعتی.
مشخصات رابط: معمولاً رابط های نخ G1/2 "یا NPT 1/2" ، تسهیل اتصال با خطوط لوله مختلف.
مدل های قابل استفاده: به طور گسترده در سری GA (مانند دستگاه های پیچ متوسط GA37-GA160) ، کمپرسورهای هوای بزرگ گریز از مرکز و تجهیزات پس از درمان (مانند فیلترهای سری FD ، خشک کن سری CD) استفاده می شود.
ساختار و اصل کار
اجزای اصلی: شامل بدنه دریچه ، تایمر الکترونیکی ، شیر برقی ، صفحه فیلتر ، خروجی زهکشی و اجزای آب بندی با استفاده از یک روش کنترل زمان بندی برقی.
منطق کار:
چرخه زهکشی (مانند قابل تنظیم از 0.5 تا 45 دقیقه) و مدت زمان زهکشی (مانند قابل تنظیم از 0.5 تا 10 ثانیه) را از طریق تایمر داخلی تنظیم کنید.
پس از رسیدن به زمان تعیین شده ، دریچه solenoid برای باز کردن انرژی می یابد و آب میعانات تحت فشار سیستم تخلیه می شود.
پس از اتمام زهکشی ، دریچه solenoid برای بسته شدن ، متوقف کردن زهکشی و جلوگیری از نشت هوا ، از انرژی خارج می شود.
مزایا: در مقایسه با دریچه های زهکشی مکانیکی خالص ، کنترل زمان بندی دقیق تر است و پارامترها می توانند با توجه به رطوبت محیطی و شرایط استفاده ، انعطاف پذیر تنظیم شوند و باعث کاهش اگزوز بی اثر شوند.
ویژگی های اصلی
تضمین کیفیت اصلی: با توجه به استانداردهای اصلی کارخانه Atlas Copco ، مواد (مانند بدنه دریچه ای که برنج یا پلاستیک مهندسی هستند ، و اجزای آب بندی که دارای لاستیک مقاوم در برابر روغن هستند) برای محیط چند نفتی و مرطوب سیستم هوای فشرده مناسب است و دارای طول بیش از 100000 عمل است.
طراحی مصرف انرژی کم: شیر Solenoid به سرعت پاسخ می دهد و در هنگام بسته شدن ، یک مهر و موم محکم دارد ، با حجم نشت 0.1 لیتر در دقیقه (شرایط استاندارد) ، به طور قابل توجهی ضایعات هوای فشرده شده را کاهش می دهد.
قابلیت ضد بسته بندی: صفحه فیلتر فولادی ضد زنگ می تواند ناخالصی های موجود در آب میعانات (مانند بقایای فلزی ، لجن روغن) را فیلتر کند و خطر ابتلا به هسته شیر را کاهش می دهد.
انعطاف پذیری نصب: از نصب افقی یا عمودی ، مجهز به پوشش محافظ ، مناسب برای محیط های پیچیده مانند کارگاه ها پشتیبانی می کند.
راحتی تعمیر و نگهداری: طراحی مدولار ، صفحه های فیلتر را می توان جدا و جداگانه تمیز کرد ، اجزای مانند سیم پیچ دریچه solenoid را می توان به صورت جداگانه جایگزین کرد و هزینه های نگهداری را کاهش داد.
گسل های مشترک و پیشنهادات نگهداری
تظاهرات گسل:
بدون زهکشی: خرابی تایمر ، فرسودگی سیم پیچ دریچه Solenoid ، گرفتگی صفحه فیلتر یا انجماد لوله (محیط دمای پایین).
نشت مداوم: سایش آب مهر و موم شده هسته دریچه ، دریچه سولنوئید گیر کرده و کاملاً بسته نیست.
عملکرد غیر طبیعی: تنظیم پارامتر تایمر نادرست ، ولتاژ منبع تغذیه ناپایدار.
نکات مربوط به نگهداری:
تمیز کردن منظم: ناخالصی ها را با جدا کردن صفحه فیلتر و تمیز کردن هر 3 ماه یکبار حذف کنید. در محیط های سخت به 1 ماه کوتاه شوید.
تنظیم پارامتر: چرخه زهکشی را با توجه به حجم آب میعانات تنظیم کنید (مانند کوتاه کردن چرخه در فصول بارانی ، از انجماد خروجی زهکشی در زمستان جلوگیری کنید).

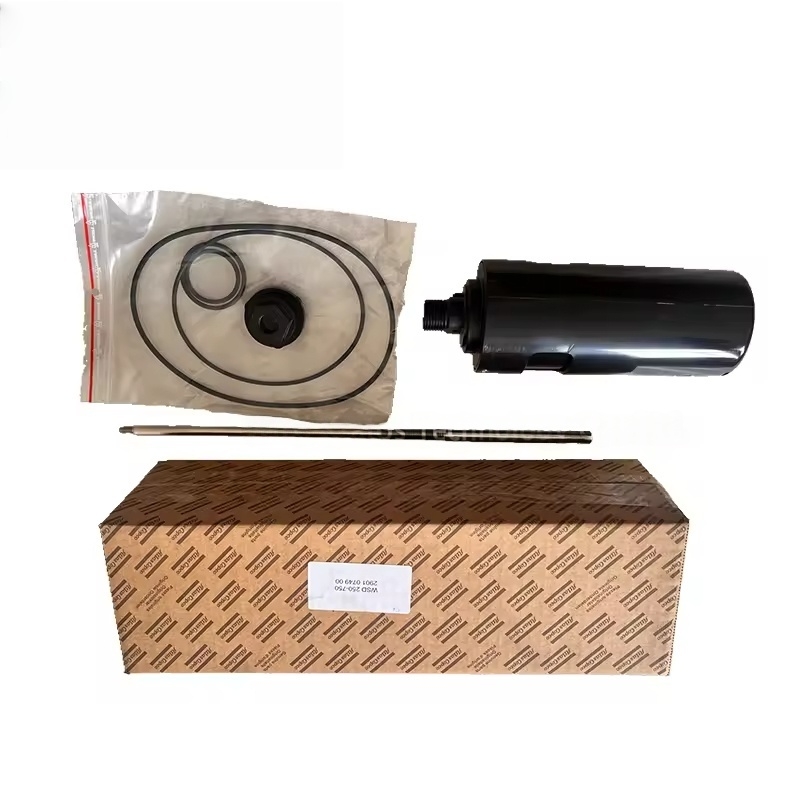

جایگزینی مؤلفه: در صورت پیر شدن یا معیوب بودن ، اجزای آب بندی یا سیم پیچ دریچه سولنوئید را جایگزین کنید (مانند WSD250-750 سیم پیچ شیر Solenoid اختصاصی ، حلقه O). کل مؤلفه زهکشی را جایگزین کنید که بدنه دریچه دارای ترک باشد ، هسته دریچه به شدت فرسوده است ، یا تایمر از بین می رود.
