توابع اصلی و سناریوهای کار
محافظت از تسکین فشار: هنگامی که کمپرسور هوا متوقف می شود ، فشار می یابد یا فشار بیش از حد را تجربه می کند ، این مؤلفه به طور خودکار فشار باقیمانده در واحد اصلی ، جداکننده روغن یا خط لوله را به سرعت آزاد می کند و به سرعت آزاد می شود و از خطر ابتلا به پرسنل با اجزای فشار قوی در طول نگهداری جلوگیری می شود.
بارگیری کمکی: در طی فرآیند تخلیه ، در رابطه با شیر ورودی کار می کند ، بار را در واحد اصلی کاهش می دهد ، مصرف انرژی را کاهش می دهد و طول عمر موتور را افزایش می دهد.
سناریوهای قابل اجرا: مناسب برای کمپرسورهای هوای پیچ کوچک و متوسط (قدرت از 15 تا 160 کیلو وات) ، که معمولاً در سیستم های خط لوله در ورودی مخزن ذخیره هوا ، خروجی جداکننده روغن یا انتهای اگزوز واحد اصلی یافت می شود.
ترکیب مؤلفه و خصوصیات ساختاری

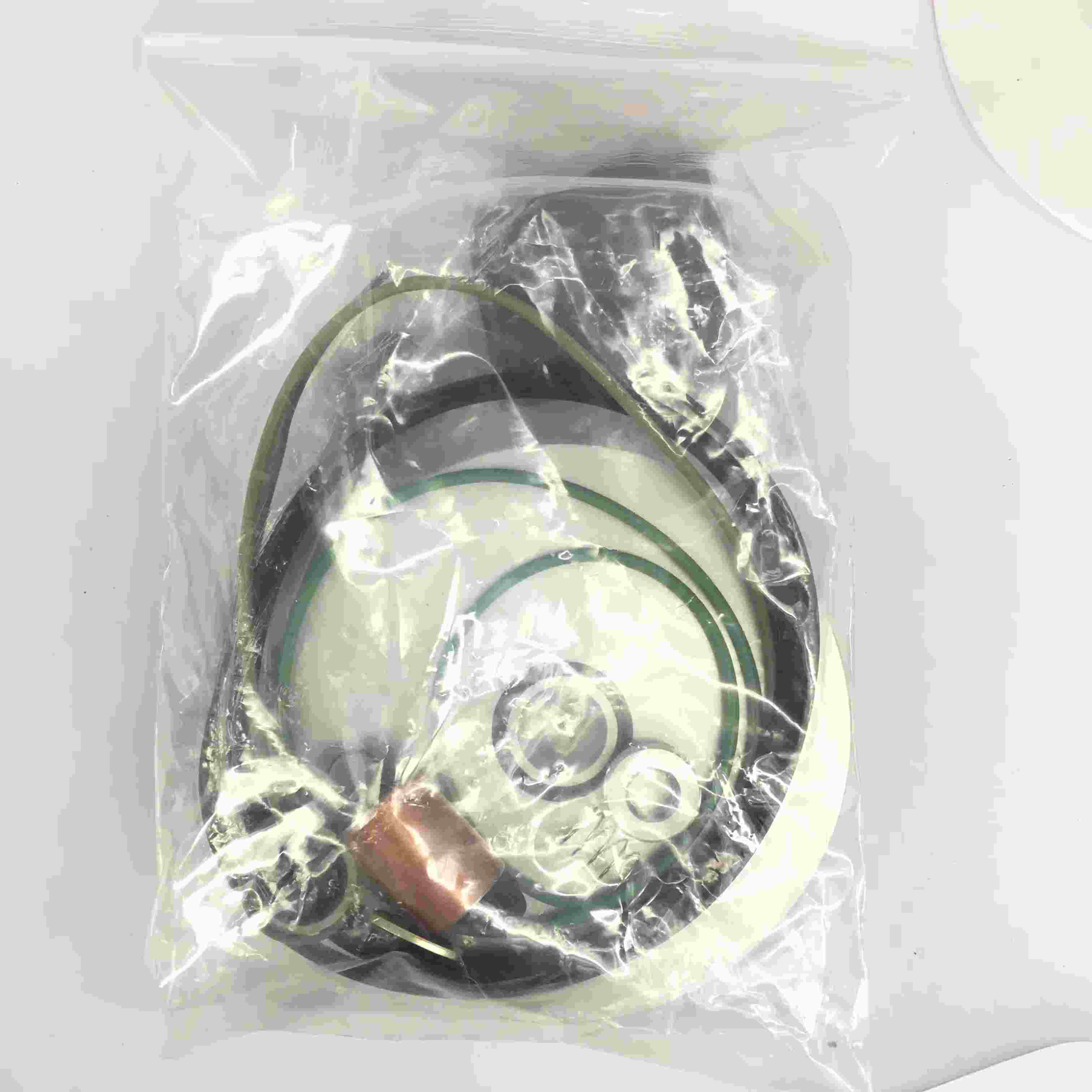

اجزای اصلی: به طور معمول شامل بدنه دریچه تسکین فشار ، هسته دریچه (نوع پیستون یا نوع دیافراگم) ، تنظیم مجدد بهار ، مهر و موم ها (حلقه O ، صندلی دریچه) ، رابط کنترل (مانند رابط شیر الکترومغناطیسی) و لوازم جانبی نصب (پیچ و مهره ، واشر) است. اصل کار:
در حین کار عادی ، نیروی بهار باعث بسته شدن هسته دریچه می شود و فشار سیستم را حفظ می کند.
هنگامی که یک سیگنال کنترل (مانند یک فرمان خاموش یا سیگنال سنسور فشار) دریافت می شود ، شیر الکترومغناطیسی یا مکانیسم مکانیکی عمل می کند و باعث باز شدن و آزاد شدن فشار می شود.
پس از اتمام انتشار فشار ، هسته دریچه تنظیم مجدد و تحت عمل بهار بسته می شود.
ویژگی های مواد:
بدنه دریچه از چدن یا آلیاژ آلومینیوم (طراحی سبک وزن) ساخته شده است ، قادر به تحمل فشار سیستم (به طور معمول 16 ≤ 16) و درجه حرارت (120 ≤) است.
هسته دریچه و بهار از فولاد ضد زنگ ساخته شده است ، در برابر خوردگی مقاوم است و از عملکرد قابل اعتماد اطمینان می یابد.
عنصر آب بندی از لاستیک مقاوم در برابر روغن (مانند لاستیک نیتریل) ، مناسب برای روغن کمپرسور و محیط های درجه حرارت بالا ساخته شده است.
ویژگی های سازگاری اجزای سازگار:
سازگاری چند مارک: بر اساس استاندارد نصب سوپاپ تسکین فشار استاندارد کمپرسورهای پیچ اصلی (مانند موضوعات رابط G1/2 "و G3/4") ، روش های کنترل (پنوماتیک یا برقی) طراحی شده است ، و می توان مستقیماً با اجزای اصلی کارخانه بدون تغییر لوله کشی جایگزین شد.
تطبیق پارامتر: فشار باز (به طور معمول 0.5 - 2 نوار قابل تنظیم) و سرعت جریان فشار فشار نزدیک به شیر شیر کارخانه اصلی است و از سرعت تسکین فشار و سازگاری سیستم اطمینان حاصل می کند ، از تسکین فشار آهسته که باعث تاخیر در خاموش شدن یا تسکین سریع فشار می شود باعث لرزش خط لوله می شود.
اقتصاد و عملی: قیمت پایین تر از اجزای اصلی کارخانه است و برخی از مارک ها مدل های جهانی را ارائه می دهند و هزینه های موجودی قطعات یدکی را کاهش می دهند ، مناسب برای نگهداری روزانه شرکت های تعمیر کوچک یا کاربران تجهیزات.
اقدامات احتیاطی انتخاب و نصب:
تأیید پارامتر:
با فشار کار کمپرسور هوا (مانند 10 بار ، 13 مدل نوار) ، مشخصات رابط (نوع و اندازه نخ) و روش کنترل (مانند کنترل دریچه الکترومغناطیسی 24 ولت یا کنترل پنوماتیک) مطابقت داشته باشید.
قطر خط لوله تسکین فشار را تأیید کنید تا اطمینان حاصل شود که جریان مؤلفه نیازهای تسکین فشار سیستم را برآورده می کند (از زمان تسکین فشار طولانی به دلیل جریان کافی جلوگیری می کند).
مشخصات نصب:
مطابق با نشانگر فلش روی بدنه دریچه نصب کنید و از جهت صحیح انتشار فشار اطمینان حاصل کنید.
رابط لوله را تمیز کنید ، سطح آب بندی را بازرسی کنید و عنصر آب بندی جدید را جایگزین کنید (برای جلوگیری از نشت ناشی از واشرهای قدیمی).
مدار کنترل (مانند سیم کشی دریچه الکترومغناطیسی) باید به درستی متصل شود تا اطمینان حاصل شود که سیگنال باعث افزایش فشار فشار می شود.
اشکال زدایی و آزمایش:
پس از نصب ، عملکرد تسکین فشار را به صورت دستی ایجاد کنید تا بررسی کنید که آیا باز است ، مهر و موم قابل اعتماد است (بدون نشت مداوم).
زمان تسکین فشار را آزمایش کنید (به طور معمول 3 - 10 ثانیه ، با توجه به حجم سیستم تنظیم می شود) ، و اطمینان حاصل می کند که از الزامات ایمنی تجهیزات استفاده می کند.
