سناریوها و توابع کاربردی
عملکرد اصلی: مطابق با شیر بررسی کارخانه اصلی ، مانع از جریان معکوس هوای فشرده شده ، روغن روغن کاری یا مایع خنک کننده از طریق ویژگی یک طرفه ، محافظت از اجزای اصلی کمپرسور هوا مانند واحد اصلی ، موتور و پمپ در برابر فشار معکوس می شود.
مکان های برنامه مشترک:
خط لوله اگزوز کمپرسور هوا (جلوگیری از بازگشت هوای فشرده شده به واحد اصلی در هنگام خاموش شدن).
خط لوله روغن روغن (جلوگیری از کمبود روغن محلی ناشی از جریان معکوس پس از خاموش شدن).
خط لوله سیستم خنک کننده (جلوگیری از تجمع معکوس مایع خنک کننده).
مدل های سازگار: عمدتا با کمپرسورهای هوای پیچ اصلی مانند سری Atlas COPCO GA و سری GX سازگار است. کیت مربوطه باید بر اساس اندازه نصب و درجه فشار شیر چک مدل خاص انتخاب شود.
ترکیب کیت و ویژگی های ساختاری

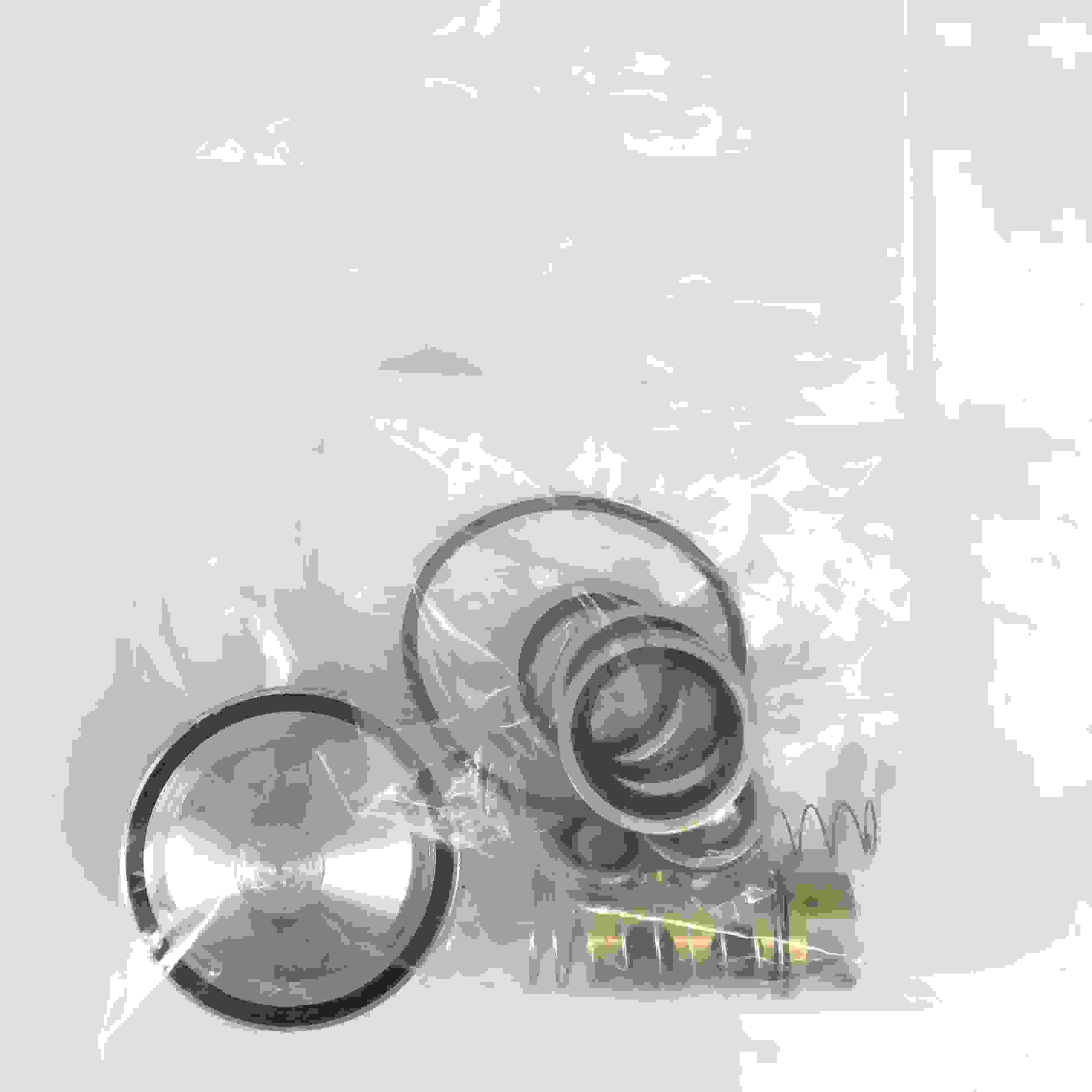

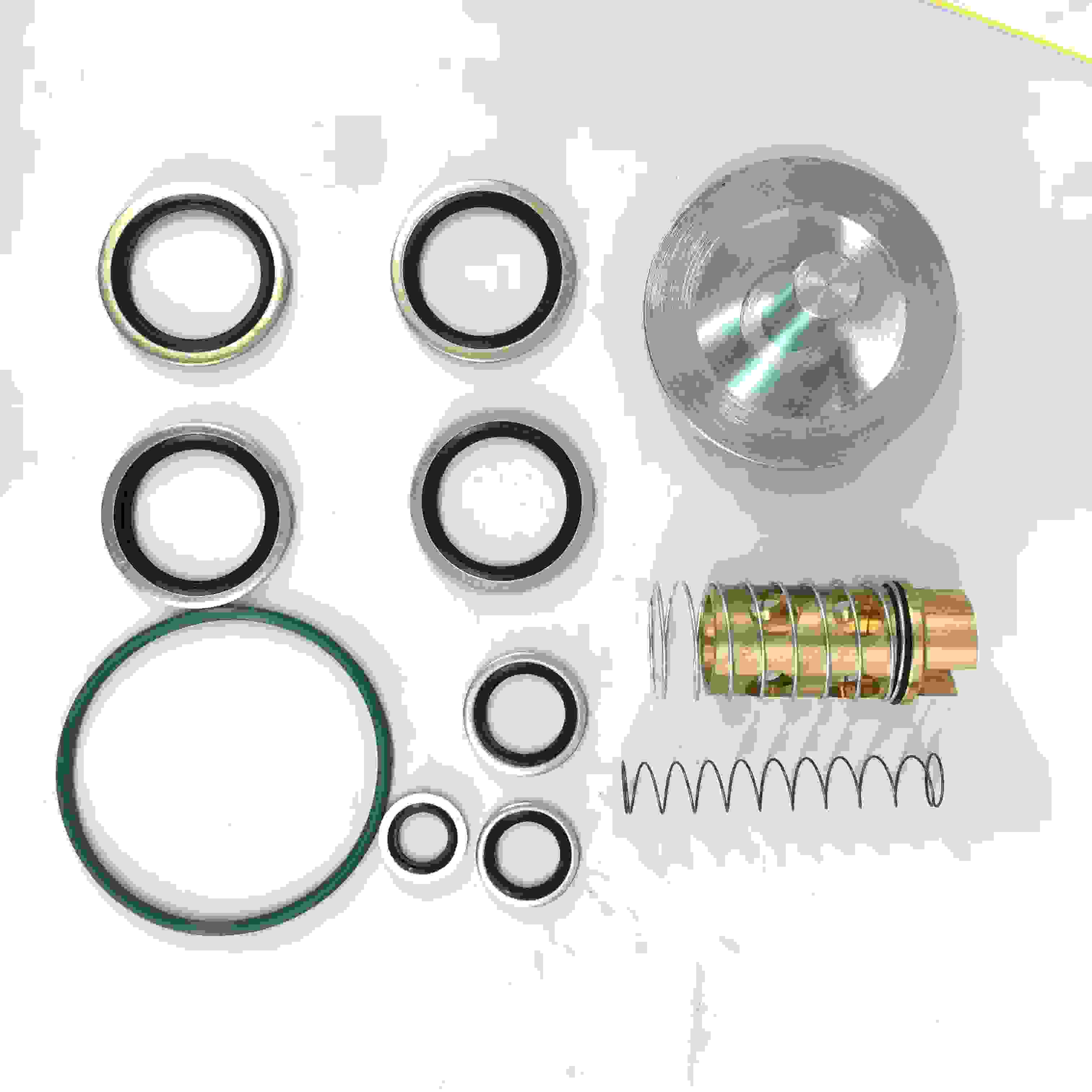

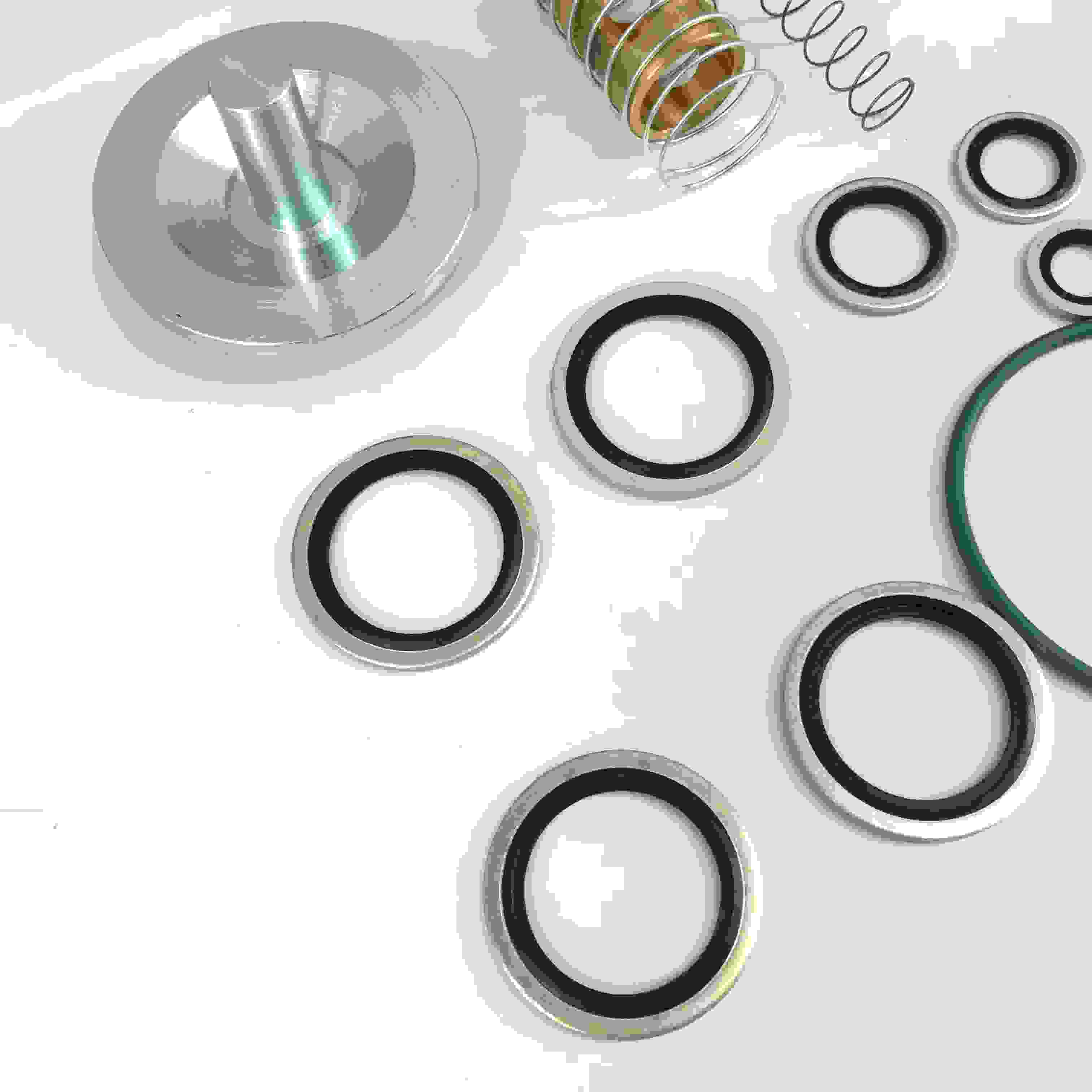

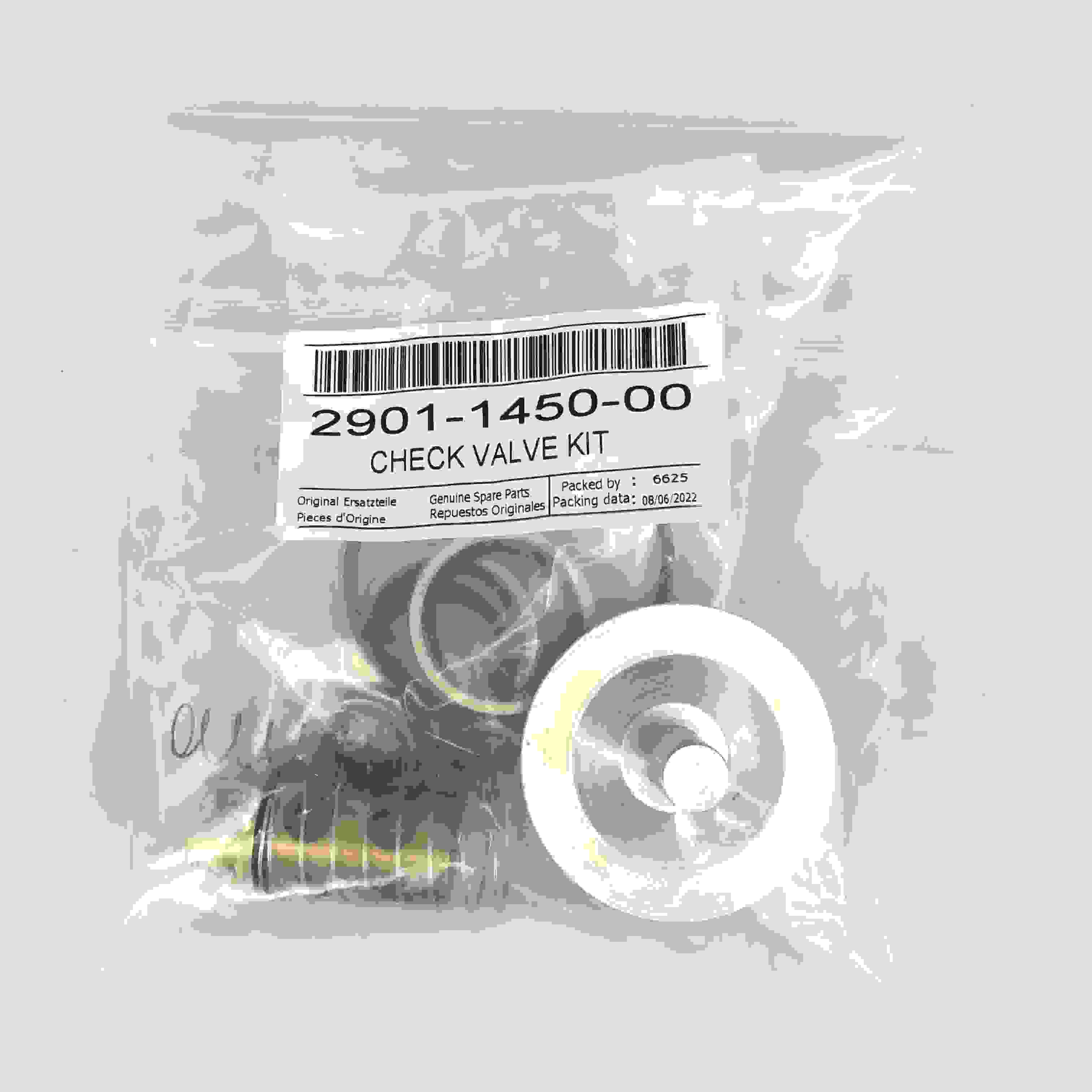

اجزای اصلی: معمولاً شامل بدنه دریچه چک ، هسته دریچه (مانند دیسک دریچه ، هسته دریچه توپ) ، بهار ، قطعات آب بندی (حلقه O ، صندلی سوپاپ) ، پیچ های نصب و سایر لوازم جانبی مورد نیاز است.
شکل ساختاری: بیشتر دریچه های چک از نوع بهار (بسته شده توسط نیروی بهار ، با فشار متوسط باز می شوند) ، برخی از آنها از نوع نوسان (مناسب برای خطوط لوله جریان بزرگ) هستند.
ویژگی های مواد:
بدنه دریچه ای از چدن ، برنج یا فولاد ضد زنگ (بر اساس متوسط و فشار) انتخاب شده است ، قادر به تحمل فشار سیستم (معمولاً 16 ~ 16 ، تا 25 بار برای مدل های فشار قوی).
هسته دریچه و بهار از مواد مقاوم در برابر خوردگی و با استحکام بالا (مانند فولاد ضد زنگ) ساخته شده است و از عملکرد قابل اعتماد اطمینان می دهد.
قطعات آب بندی از لاستیک مقاوم در برابر روغن ، مقاوم در برابر دما (مانند لاستیک نیتریل ، فلوروروببر) ، مناسب برای ویژگی های محیط کمپرسور هوا استفاده می کنند.
ویژگی های کیت های سازگار
سازگاری بهینه سازی شده: با توجه به اندازه نصب و مشخصات رابط شیر بررسی کارخانه اصلی (مانند نوع نخ ، اندازه فلنج) طراحی شده است ، و از جایگزینی مستقیم اجزای اصلی کارخانه بدون اصلاح خط لوله یا ساختار نصب اطمینان می دهد.
عملکرد نزدیک به کارخانه اصلی: با شبیه سازی فشار باز ، ویژگی های جریان و عملکرد آب بندی شیر بررسی کارخانه اصلی ، سازگاری با سیستم را در شرایط عملیاتی عادی تضمین می کند و نیازهای عملکردی اساسی را برآورده می کند.
مزیت اقتصادی: قیمت معمولاً پایین تر از کیت اصلی کارخانه است که برای نیازهای نگهداری حساس به هزینه در شرایط کار غیر خارج از کشور مناسب است.
راحتی نگهداری: این کیت شامل کلیه لوازم جانبی لازم برای جایگزینی ، بدون نیاز به خرید قطعات پراکنده به طور جداگانه ، ساده سازی روند نگهداری است. یادداشت های استفاده
تطبیق انتخاب:
مشخصات شیر توقف را که با مدل انتخاب شده سازگار است (مانند اندازه رابط ، فشار کار و نوع متوسط) ، برای جلوگیری از مشکلات نصب یا خرابی عملکردی به دلیل پارامترهای ناسازگار ، تأیید کنید.
onds مارک های سازگار را انتخاب کنید که تحت آزمایش شخص ثالث یا تأیید بازار قرار گرفته اند تا خطرات با کیفیت را کاهش دهند.
دستورالعمل های نصب
سوپاپ توقف را به طور دقیق مطابق با جهت نصب کارخانه اصلی (جهت جریان نشان داده شده بر روی بدنه دریچه) نصب کنید ， برای جلوگیری از نصب معکوس باعث نمی شود که این رسانه نتواند جریان یا از دست دادن عملکرد جریان برگشتی را نداشته باشد.
رابط لوله را تمیز کنید ، صاف بودن سطح آب بندی را بررسی کنید ， از نصب صحیح عنصر آب بندی اطمینان حاصل کنید و از نشت جلوگیری کنید.
پیچ های اتصال را با توجه به گشتاور مشخص شده محکم کنید تا از فشار بیش از حد جلوگیری شود و باعث تغییر شکل بدنه دریچه شود.
تأیید عملکرد
پس از نصب ， عملکرد برگشتی را تست کنید (مانند بررسی علائم جریان معکوس پس از خاموش شدن).
از دست دادن فشار عملیاتی نظارت کنید. اگر به طور قابل توجهی بالاتر از بخش اصلی کارخانه باشد - ممکن است بر کارآیی سیستم تأثیر بگذارد و لازم است که سریعاً بررسی شود.
بازرسی منظم - طول عمر اجزای سازگار ممکن است کمی کوتاه تر از قطعات اصلی کارخانه باشد. توصیه می شود چرخه بازرسی (مانند هر 3000-5000 ساعت) را کوتاه کنید تا سریعاً مشکلاتی مانند سایش هسته دریچه و خستگی بهاری را تشخیص دهید.
