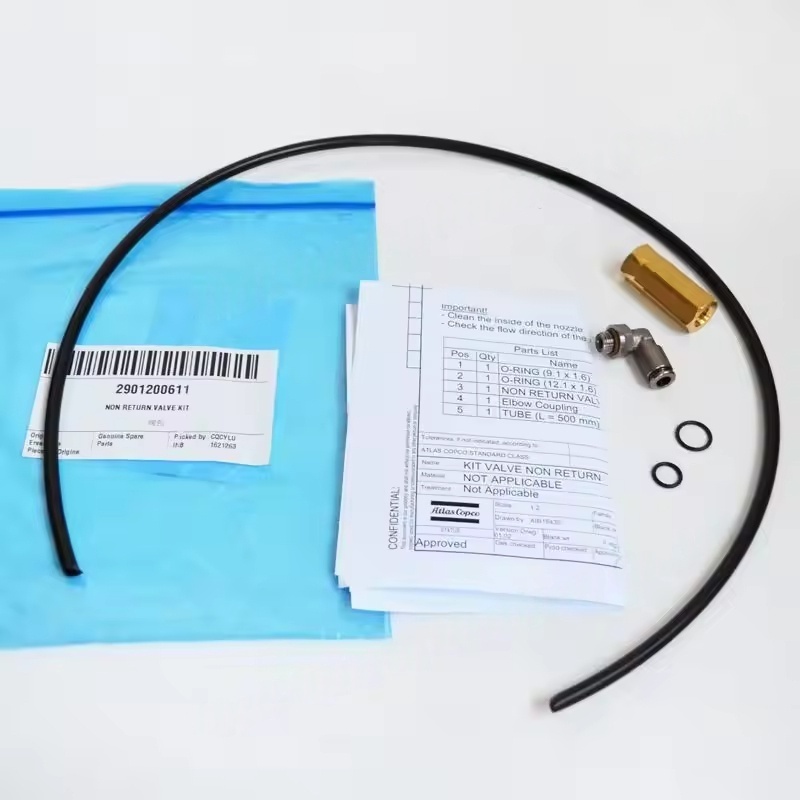

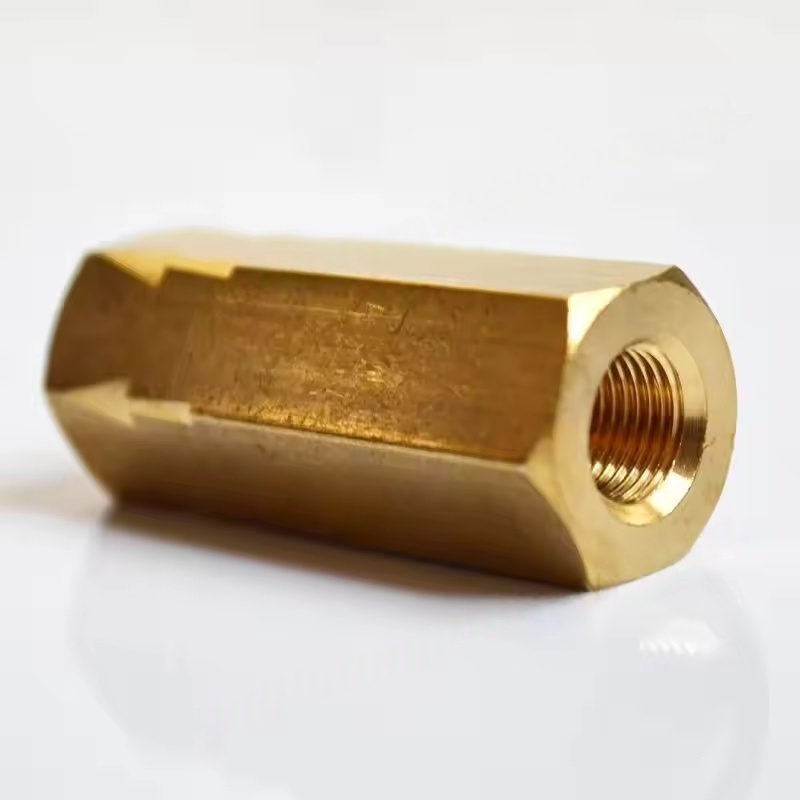

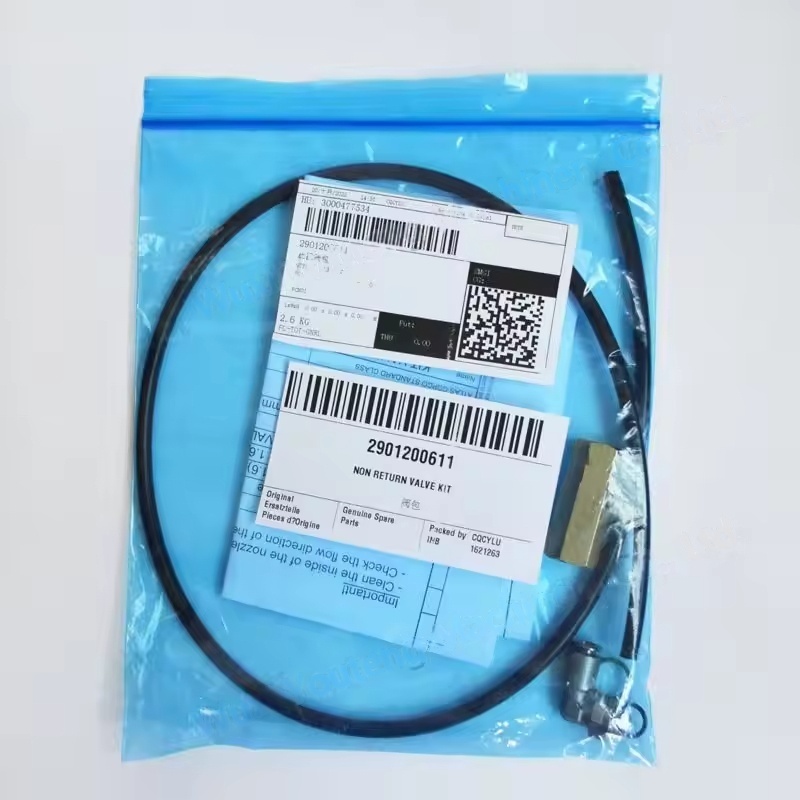

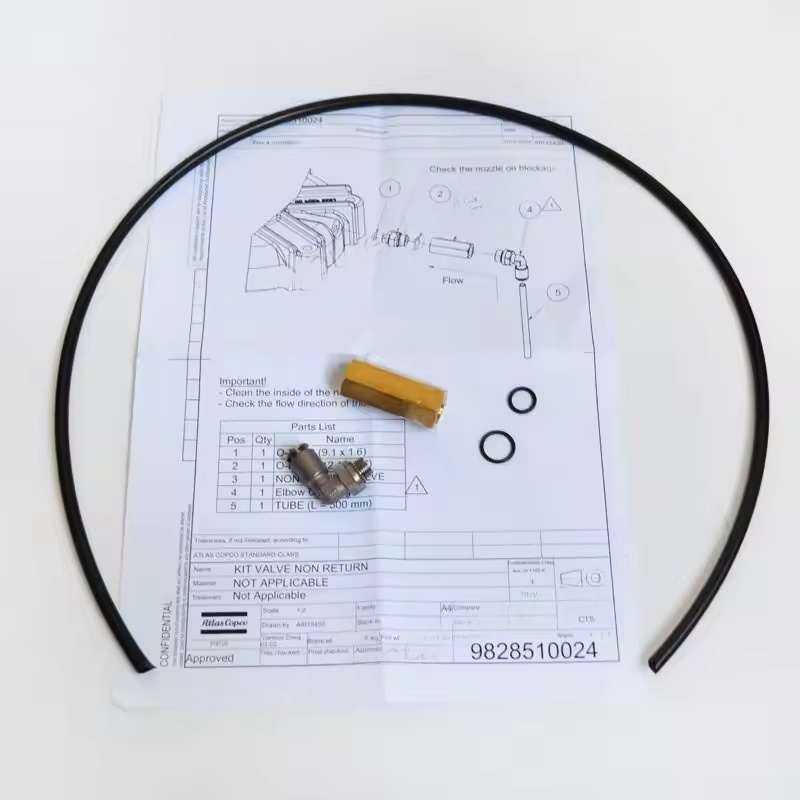

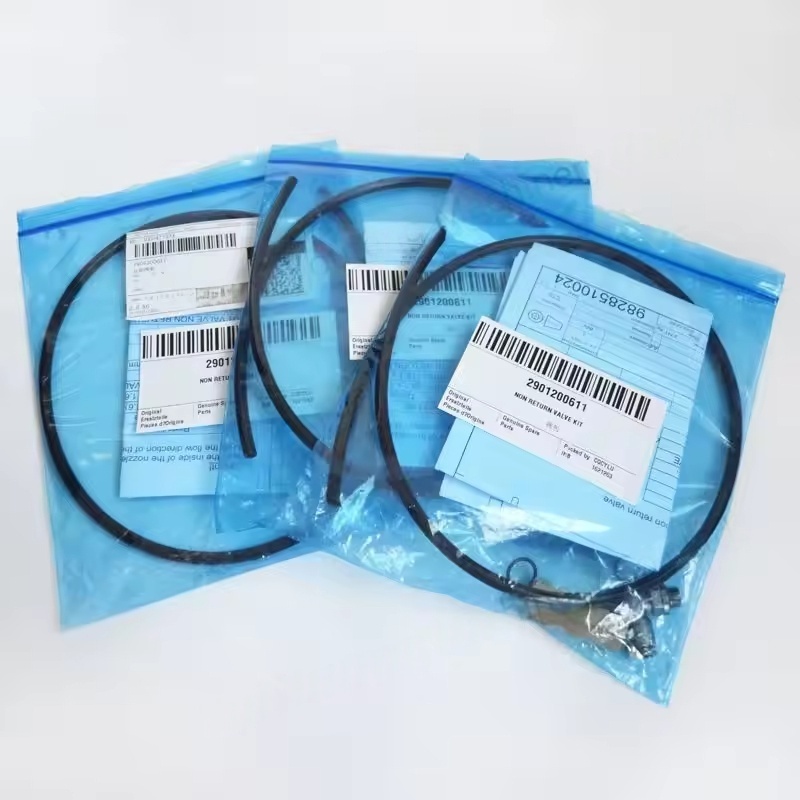

1. بدنه دریچه مونتاژ دریچه غیر برگشتی کمپرسور هوا
عملکرد: به عنوان پوسته بیرونی کل مونتاژ ، اجزای هسته داخلی را در خود جای داده و خطوط لوله را به هم وصل می کند.
مواد: بر اساس فشار کار و خصوصیات متوسط ، مواد مشترک شامل چدن (مناسب برای شرایط کم فشار) ، فولاد ریخته گری (فشار متوسط) و فولاد ضد زنگ (برای محیط های خورنده مانند صنایع غذایی و دارویی) است.
ساختار: معمولاً در یک نوع مستقیم یا زاویه ای راست ، دارای کانال های سیال در داخل است تا از عبور جریان هوای صاف اطمینان حاصل شود.
2. هسته دریچه (دیسک دریچه) مونتاژ دریچه غیر برگشتی کمپرسور هوا
عملکرد: جهت جریان هوا را کنترل می کند و تنها جریان یک طرفه (از خروجی کمپرسور هوا گرفته تا مخزن ذخیره یا خطوط لوله پایین دست) را امکان پذیر می کند و از جریان معکوس جلوگیری می کند.
انواع مشترک:
هسته شیر شیر نوع: در امتداد محور بدنه دریچه به سمت بالا و پایین حرکت می کند ، عملکرد آب بندی خوبی دارد ، مناسب برای خطوط لوله به قطر کوچک.
هسته دریچه نوع نوسان: با چرخاندن در محور لولا باز می شود ، مقاومت کمی دارد ، مناسب برای سناریوهای با قطر بزرگ و بزرگ.
هسته دریچه نوع توپ: مهر و موم از طریق وزن خود یا نیروی بهاری توپ ، یک ساختار ساده و پاسخ سریع دارد.
مواد: بیشتر از فلزات مقاوم در برابر سایش (مانند برنج ، آهن انعطاف پذیر) ساخته شده است ، برخی از سناریوهای با دقت بالا از پلاستیک های مهندسی (مانند پلی تترا فلوئورو اتیلن) برای تقویت عملکرد آب بندی استفاده می کنند.
3. اجزای آب بندی مونتاژ دریچه غیر برگشتی کمپرسور هوا
عملکرد: هنگامی که هسته دریچه در تماس با صندلی دریچه است ، از نشت جلوگیری می کند و از نشت جلوگیری می کند.
مواد مشترک:
لاستیک بوتادین نیتریل (NBR): مقاومت خوب روغن ، مناسب برای سیستم های کمپرسور هوای معمولی.
Fluororubber (FKM): مقاوم در برابر درجه حرارت بالا و خوردگی شیمیایی ، مناسب برای محیط های متوسط درجه حرارت یا خاص.
سطح آب بندی فلزی: از طریق سطوح تماس فلزی با ماشینکاری دقیق ، مناسب برای شرایط فشار بالا و درجه حرارت بالا ، به آب بندی می رسد.
4. چشمه های مونتاژ دریچه غیر برگشتی کمپرسور هوا
عملکرد: نیروی بازگشت مجدد را فراهم کنید تا هسته دریچه را محکم به صندلی دریچه بچسبانید ، در صورت عدم وجود جریان هوا به جلو ، دستیابی به آب بندی.
ویژگی ها: خاصیت ارتجاعی بهار باید با فشار کار سیستم مطابقت داشته باشد - کشش بیش از حد مقاومت جریان هوا را افزایش می دهد ، خیلی کم ممکن است منجر به آب بندی ضعیف شود.
مواد: معمولاً از فولاد ضد زنگ برای جلوگیری از زنگ زدگی و خرابی در محیط های مرطوب یا روغنی ساخته شده است.
5. صندلی دریچه مونتاژ دریچه غیر برگشتی کمپرسور هوا
عملکرد: یک جفت آب بندی را با هسته دریچه تشکیل می دهد ، سطح تماس کلیدی برای جلوگیری از جریان هوای معکوس است.
ویژگی ها: برای اطمینان از تناسب با هسته دریچه ، سطح باید دقیقاً ماشینکاری شود (مانند پولیش) ، برخی از صندلی های دریچه را می توان برای نگهداری آسان جایگزین کرد.

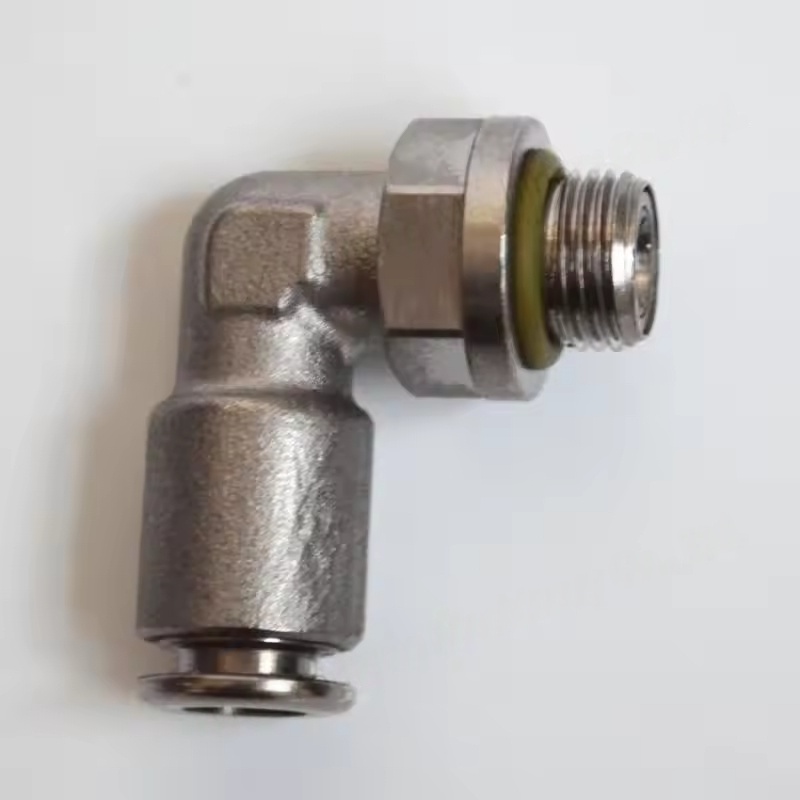

6. رابط های اتصال مونتاژ دریچه غیر برگشتی کمپرسور هوا
عملکرد: درگاه اگزوز کمپرسور هوا را با خطوط لوله پایین دست (مانند مخازن ذخیره سازی ، خشک کن ها و غیره) متصل می کند.
اشکال مشترک:
رابط های نخ (نخ داخلی / موضوع خارجی): مانند نخ G ، نخ NPT ، مناسب برای قطرهای کوچک (≤DN50).
رابط های فلنج: مناسب برای خطوط لوله با قطر بزرگ ، فراهم کردن اتصال محکم و آب بندی قوی.
رابط های جوشکاری: مناسب برای سناریوهای پر فشار و پرخاشگرانه ، نیاز به نصب حرفه ای جوشکاری.
عملکردهای اصلی مونتاژ دریچه غیر برگشتی کمپرسور هوا
جلوگیری از جریان برگشتی: مانع از جریان هوای فشرده شده در مخزن ذخیره شده به واحد اصلی کمپرسور هوا در هنگام متوقف شدن می شود و از چرخش معکوس واحد اصلی یا روغن کاری کننده روغن به داخل سیلندر جلوگیری می شود.
از سیستم محافظت کنید: از آب میعانات یا ناخالصی ها در برابر تجهیزات پایین دست (مانند خشک کن ها ، فیلترها) جلوگیری می کند و به داخل کمپرسور هوا باز می گردد و خطر خرابی را کاهش می دهد.
فشار سیستم: پایداری فشار در مخزن ذخیره سازی پس از خاموش شدن ، از شروع مکرر کمپرسور هوا جلوگیری می کند.
