مؤلفه های اصلی و اصل کار

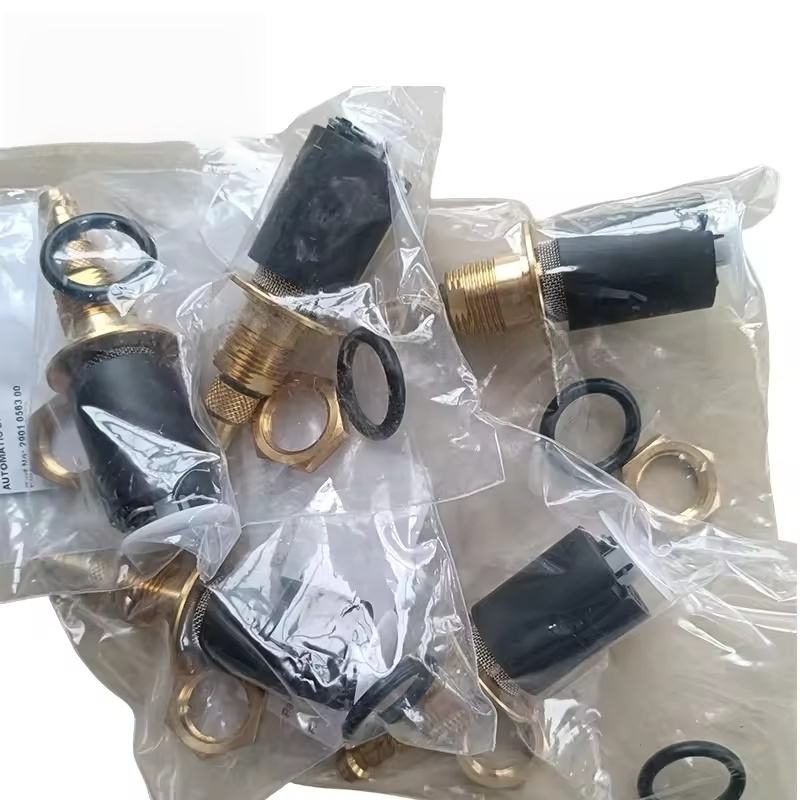

اجزای اصلی: به طور معمول شامل بدنه دریچه ، هسته دریچه (یا دیافراگم) ، شیر الکترومغناطیسی (نوع الکتریکی) ، توپ شناور (نوع مکانیکی) ، خروجی زهکشی ، صفحه فیلتر و قطعات آب بندی و غیره است.
اصل کار:
نوع مکانیکی (نوع توپ شناور): هنگامی که آب میعانات انباشته شده به سطح مایع خاصی می رسد ، شناور بالا می رود و هسته دریچه را باز می کند و باعث می شود آب از بین برود. بعد از تخلیه آب ، شناور می افتد و شیر را می بندد و به زهکشی اتوماتیک می رسد.
نوع الکتریکی (شیر الکترومغناطیسی): سیستم توسط سیستم کنترل برای فعال کردن شیر الکترومغناطیسی در فواصل منظم ، باز کردن خروجی زهکشی برای تخلیه آب و بستن شیر پس از زمان تعیین شده ، دستیابی به زهکشی اتوماتیک در طول کنترل زمان انجام می شود.
نوع ترکیبی: برخی از مدل ها اصول مکانیکی و الکتریکی را برای تقویت قابلیت اطمینان زهکشی ترکیب می کنند.
توابع کلیدی و مکانهای برنامه
زهکشی اتوماتیک: نیازی به کار دستی ، تخلیه سریع آب میعانات (حاوی روغن ، آب و ناخالصی های مخلوط) از هوای فشرده شده نیست و از کیفیت هوای فشرده شده اطمینان می دهد.
طراحی ضد نشت: در حین زهکشی ، فقط مایع تخلیه می شود و از بین رفتن هوای فشرده شده و کاهش مصرف انرژی به حداقل می رسد.
مکان های کاربردی:
پایین مخزن ذخیره سازی کمپرسور هوا
خروجی جداکننده روغن اولیه/ثانویه و آب
خروجی زهکشی خشک کن نوع یخچال یا جذب
پایین فیلتر (مانند فیلتر دقیق ، فیلتر کربن فعال)
ویژگی های فنی
قابلیت اطمینان بالا: فشار (معمولاً 16 ~ 16 نوار) و دما (دمای محیطی 60 ℃ ℃) سیستم هوای فشرده شده را تحمل می کند و با شرایط کار مرطوب و روغنی سازگار است.
نیازهای نگهداری کم: صفحه فیلتر داخلی مانع از جلوگیری از ناخالصی ها هسته دریچه می شود و برخی از مدل ها دارای عملکردهای خود تمیز کردن هستند.
سازگاری همه کاره: در اندازه های مختلف رابط (مانند موضوعات 1/4 "و 3/8") و روش های نصب (عمودی ، افقی) ، مناسب برای مدلهای مختلف (مانند GA ، GX ، سری G و غیره) موجود است.
طراحی محیط زیست: شدت نیروی کار زهکشی دستی را کاهش می دهد و از آلودگی محیطی ناشی از تخلیه تصادفی آب میعانات جلوگیری می کند.
گسل های مشترک و تعمیر و نگهداری جایگزین
تظاهرات گسل:
زهکشی ضعیف یا انسداد کامل (آب میعانات قابل تخلیه نیست ، سطح مایع افزایش می یابد).
نشت به دلیل بسته شدن دریچه ضعیف (افت فشار سیستم ، مصرف انرژی افزایش می یابد).
شیر الکترومغناطیسی عمل نمی کند (نوع الکتریکی) یا توپ شناور گیر می کند (نوع مکانیکی).
علل مشترک:
ناخالصی های مسدود کننده هسته دریچه یا صفحه فیلتر (مانند لکه های روغن ، بقایای فلزی).
آب بندی قطعات پیری یا سایش (باعث نشت) می شود.
سیم پیچ شیر الکترومغناطیسی سوخته یا خرابی خط (نوع الکتریکی).
شکستگی توپ شناور یا گیر (نوع مکانیکی).
