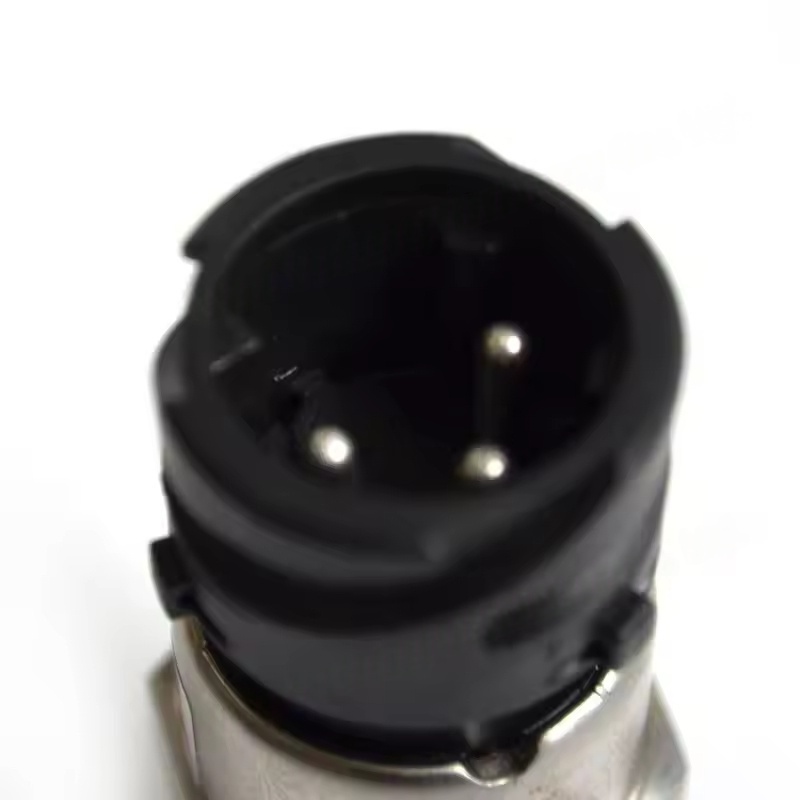

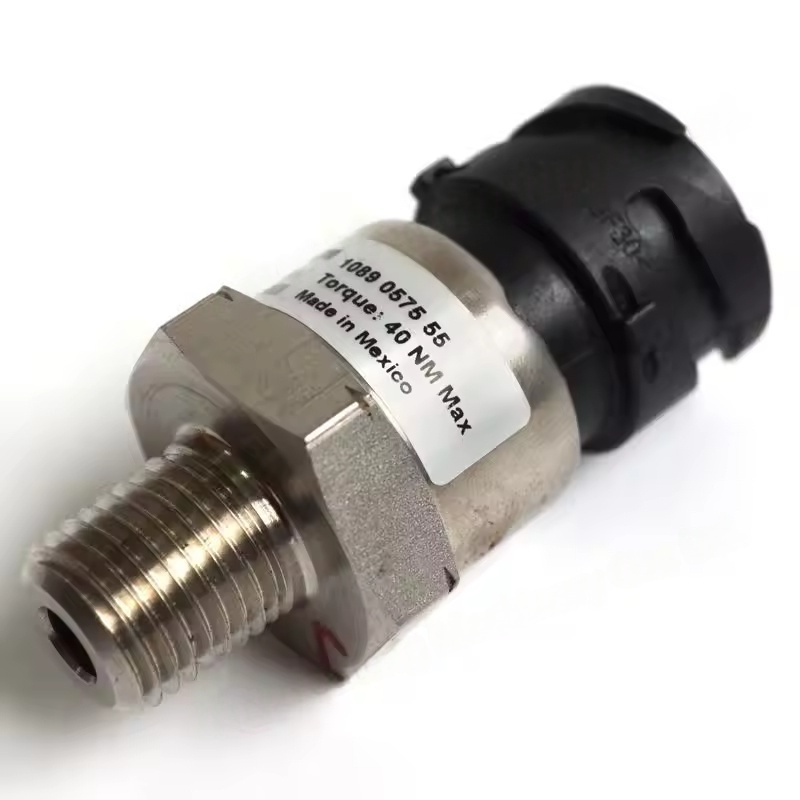

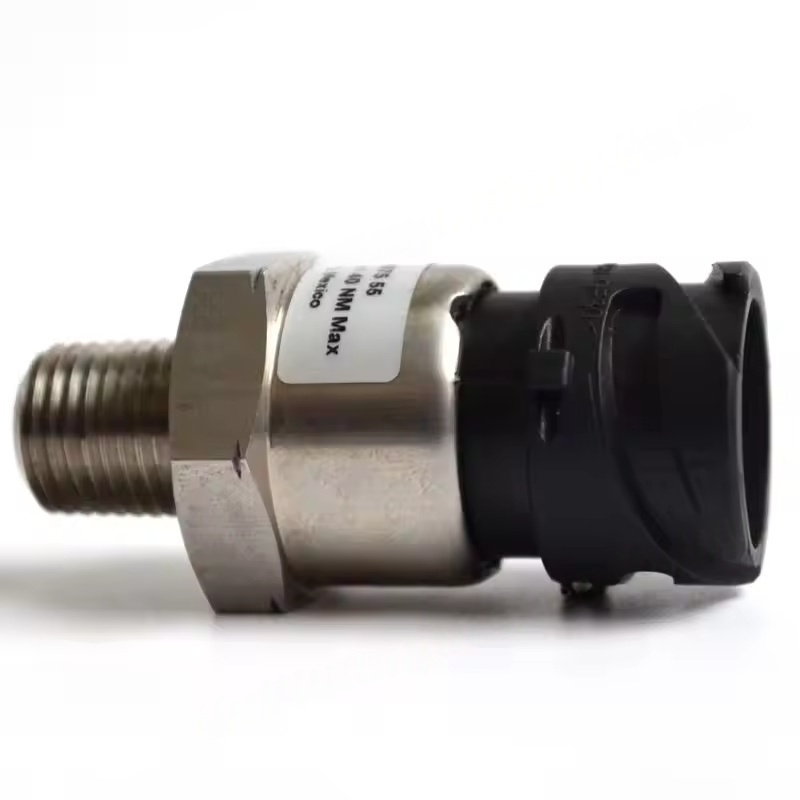

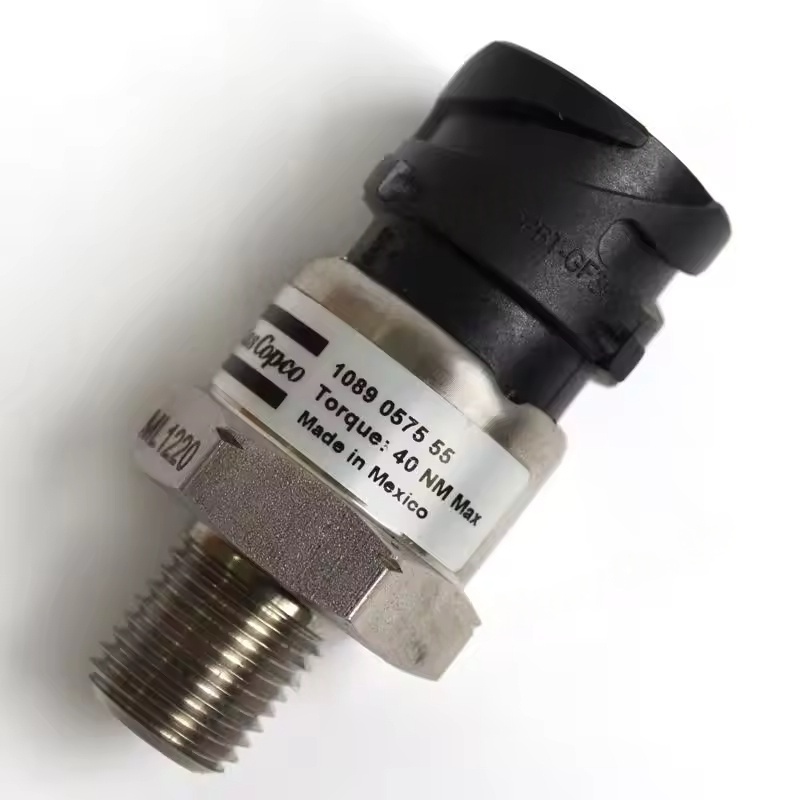

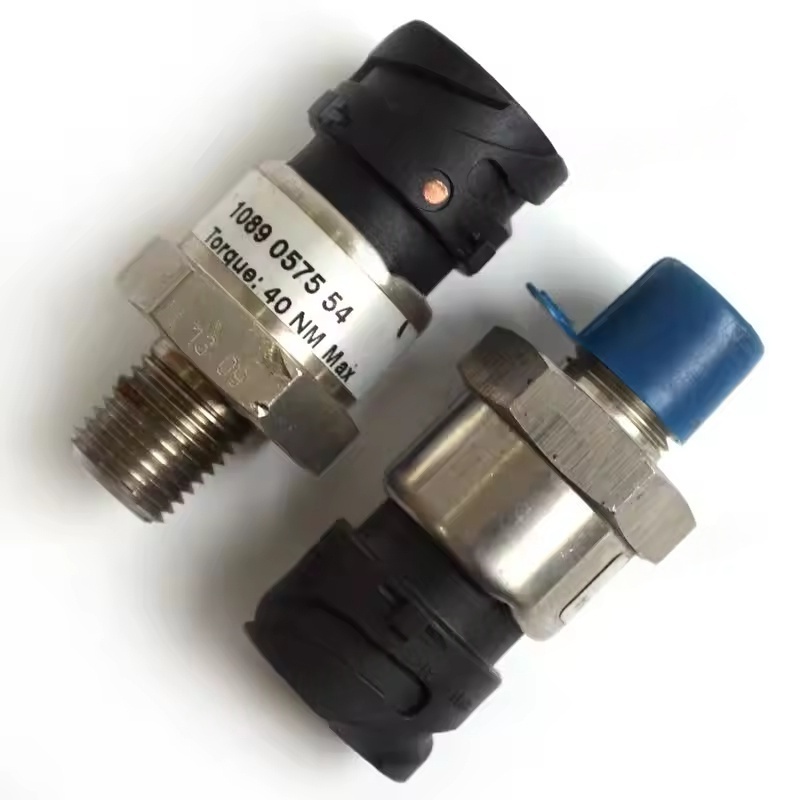

Atlas Copco Screw Compressor سنسور فشار تخصصی
1. توابع و نقش های اصلی
نظارت و بازخورد: تشخیص در زمان واقعی مقادیر فشار در قسمت های مختلف کمپرسور هوا (مانند 0-16bar ، 0-25bar و غیره ، دامنه های مشترک) ، ارائه داده های داده برای سیستم کنترل برای اطمینان از عملکرد پایدار در محدوده فشار تنظیم شده.
محافظت از ایمنی: هنگامی که فشار از آستانه ایمنی فراتر رود (مانند فشار بیش از حد) ، سیگنال را به کنترلر می فرستد ، باعث خاموش شدن یا محافظت از بارگیری برای جلوگیری از آسیب تجهیزات به دلیل فشار بیش از حد می شود.
کنترل هوشمند: برای دستیابی به بارگذاری/تخلیه خودکار ، تنظیم فرکانس و سایر توابع با سیستم کنترل PLC همکاری می کند. به عنوان مثال ، هنگامی که فشار خط لوله به حد بالایی می رسد ، سیگنال سنسور باعث تخلیه کمپرسور می شود. هنگامی که فشار به حد پایین کاهش می یابد ، باعث بارگذاری می شود ، در نتیجه باعث صرفه جویی در مصرف انرژی و کاهش مصرف می شود.
2. مدل ها و مشخصات قابل اجرا
سری قابل اجرا: به طور گسترده در سری کمپرسور هوای پیچ پیچ اصلی GA ، ZR ، ZT ، GHS و سایر سریال های جریان اصلی استفاده می شود. مدل های مختلف با ابعاد مختلف نصب ، انواع رابط (مانند رابط کاربری G1/4 ، M12 و غیره) و روش های خروجی سیگنال مطابقت دارند.
نوع سیگنال: سیگنال های خروجی مشترک سیگنال جریان 4-20mA (توانایی ضد مداخله قوی ، مناسب برای انتقال مسافت طولانی) یا سیگنال ولتاژ 0-10 ولت هستند. برخی از سنسورهای هوشمند از Modbus و سایر پروتکل های ارتباطات دیجیتال پشتیبانی می کنند.
اندازه گیری محیط: برای هوای فشرده شده ، مخلوط های گاز روغن و غیره طراحی شده است ، عناصر مسکن و سنجش از مواد مقاوم در برابر روغن ، مقاوم در برابر دما (مانند فولاد ضد زنگ 316L) استفاده می کنند ، با اقتباس از غبار روغن و محیط دما در داخل کمپرسور (85 ~ 85).
3. گسل های مشترک و سناریوهای جایگزینی
تظاهرات گسل:
نمایشگر فشار غیر طبیعی (مانند ارزش رانش در مقدار ، بدون سیگنال ، مقدار نمایشگر متناقض با فشار واقعی).
بارگیری/تخلیه مکرر کمپرسور هوا ، عدم دستیابی به فشار تنظیم شده یا خاموش شدن غیر منتظره.
سیم کشی سنسور شل ، نشت رابط یا آسیب پوسته.
زمان جایگزینی: هنگامی که سنسور گسل های فوق را نشان می دهد و سیم کشی یا خط لوله رد شده است ، لازم است سریعاً آن را جایگزین کنید. توصیه می شود که به طور مرتب (معمولاً 1-2 سال) کالیبراسیون کنید و اگر دقت پس از کالیبراسیون کافی نیست ، جایگزین شوید.
4. نکات جایگزینی و نصب
آماده سازی قبل از نصب:
دستگاه را خاموش کرده و فشار سیستم را آزاد کنید ، منبع تغذیه را قطع کرده و از ایمنی در حین کار اطمینان حاصل کنید.
تأیید کنید که مدل سنسور جدید با قسمت اصلی سازگار است (به کتابچه راهنمای تجهیزات یا شماره قسمت قدیمی مراجعه کنید) و بررسی کنید که آیا موضوعات رابط ، حلقه های آب بندی دست نخورده هستند.
مراحل جایگزینی:
پایانه های سیم کشی سنسور قدیمی را بردارید (برای جلوگیری از خطاهای سیم کشی ، دنباله سیم کشی را ضبط کنید).
برای شل کردن سنسور قدیمی ، از آچار از آچار استفاده کنید ، سطح آب بندی رابط نصب را تمیز کنید ، بقایای یا آسیب را بررسی کنید.
نخ آب بندی سنسور جدید را با نوار ببندید (یا از حلقه آب بندی تطبیق استفاده کنید) ، آن را به گشتاور مشخص شده (معمولاً 15-25n · متر) محکم کنید و از نشت اطمینان حاصل کنید.
خطوط سیگنال را در دنباله اصلی سیم کشی وصل کنید و از اتصال محکم و عایق خوب اطمینان حاصل کنید.
اشکال زدایی و بازرسی:
پس از شروع دستگاه ، مشاهده کنید که آیا مقدار فشار نمایش داده شده توسط کنترلر با فشار واقعی سازگار است (مقایسه با فشار فشار).
فرآیند بارگیری/تخلیه کمپرسور هوا را آزمایش کنید تا منطق کنترل فشار طبیعی را تأیید کنید و هیچ آلارم غیر طبیعی وجود ندارد.
