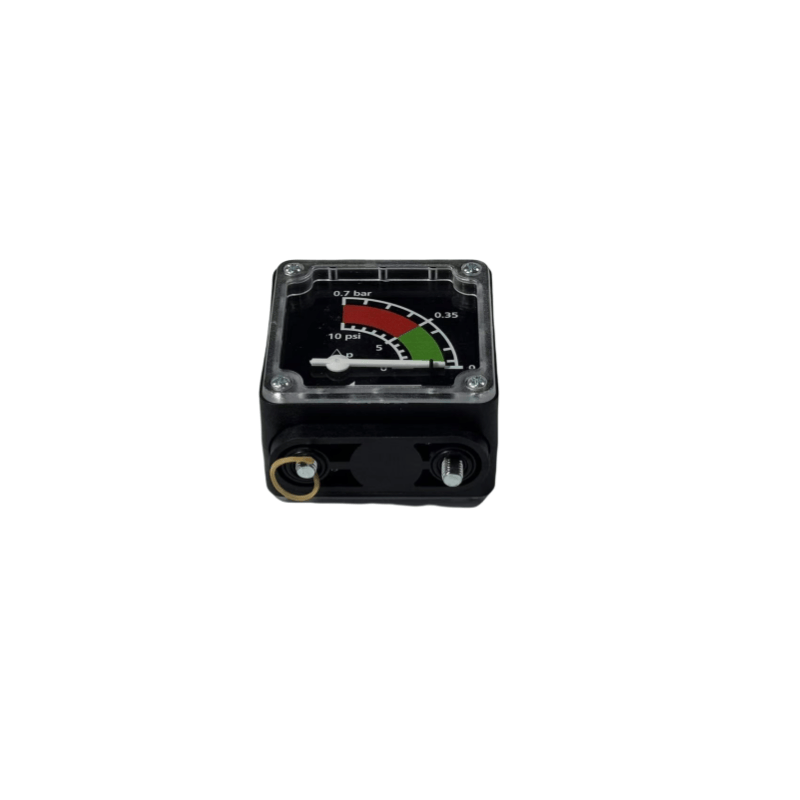

I. ساختار اساسی و اصل کار ATLAS COPCO فشار فشار کمپرسور هوا
اجزای اصلی سنج فشار کمپرسور هوا شامل عنصر الاستیک (برای سنجش فشار) ، مکانیسم انتقال (برای تقویت تغییر شکل) و دستگاه نشانه (برای نمایش خوانش) است:
عنصر الاستیک: متداول ترین نوع لوله بهاری است (یک لوله فلزی توخالی که به شکل C خم شده است). هنگامی که هوای فشرده شده به داخل لوله وارد می شود ، لوله بهار به دلیل فشار داخلی تحت تغییر شکل الاستیک قرار می گیرد که سپس از طریق میله اتصال به مکانیسم انتقال منتقل می شود.
مکانیسم انتقال: متشکل از چرخ دنده ها ، اهرم ها و غیره ، تغییر شکل ریز عنصر الاستیک را تقویت می کند و نشانگر را برای چرخش سوق می دهد.

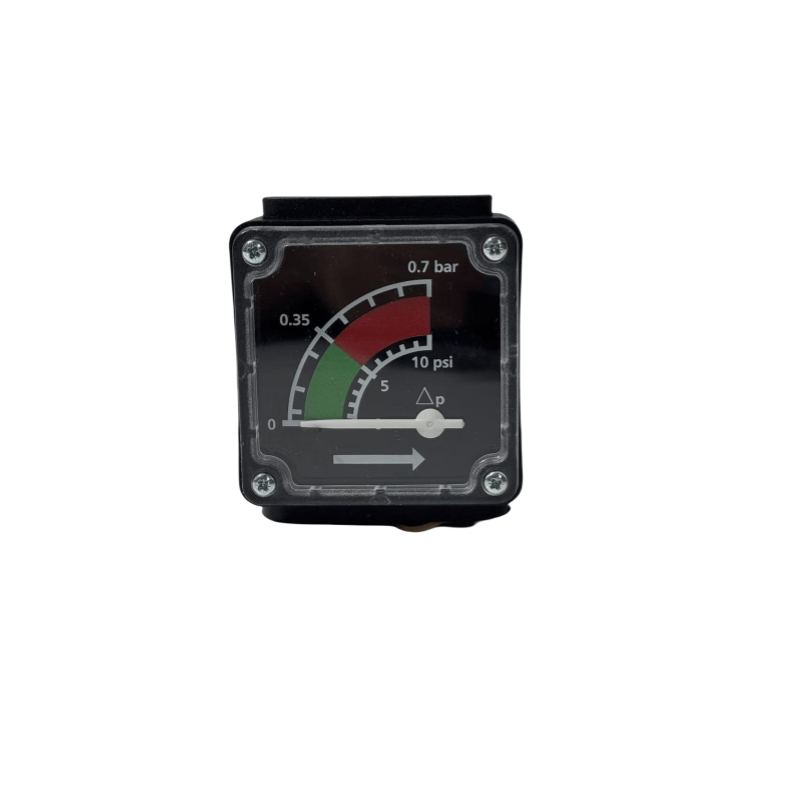

دستگاه نشانه: مقیاس شماره گیری و اشاره گر با هم کار می کنند تا مستقیماً مقدار فشار را نمایش دهند (واحدهای مشترک MPA ، BAR یا PSI هستند).
ii. انواع متداول و سناریوهای کاربردی سنجهای فشار کمپرسور هوا ATLAS COPCO
بر اساس اصل و ساختار اندازه گیری ، کمپرسورهای هوا معمولاً از انواع فشار از انواع زیر استفاده می کنند:

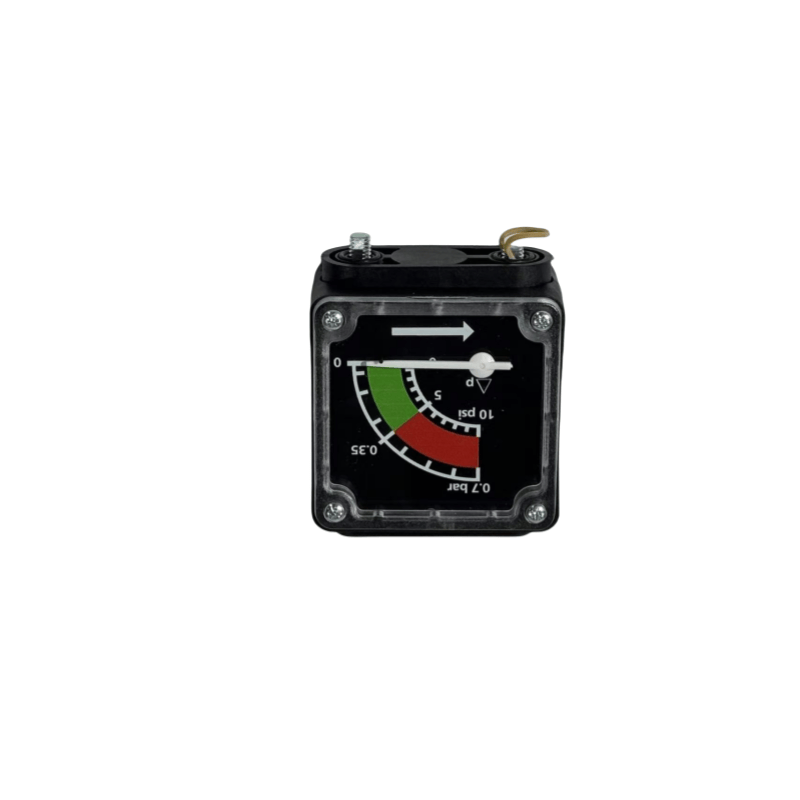

سنج فشار معمولی از نوع اشاره گر
ویژگی ها: ساختار ساده ، کم هزینه ، خواندن بصری ، مناسب برای اکثر سیستم های کمپرسور هوا (مانند مخازن ذخیره هوا ، نظارت بر فشار خط لوله اصلی).
درجه دقت: معمولاً 1.6 درجه (خطای مجاز 1.6 ٪) ، برآورده کردن نیازهای عمومی صنعتی. برای برنامه های دقیق ، درجه 1.0 می تواند انتخاب شود.
سنجش فشار لرزه ای
ساختار: مورد پر از گلیسرول یا روغن سیلیکون برای بافر تأثیر لرزش بر روی نشانگر و جلوگیری از لرزش دهنده و پوشیدن اجزای داخلی است.
سناریوهای کاربردی: کمپرسورهای هوای سیار ، کمپرسورهای هوا از نوع پیستون (با لرزش قابل توجه) یا سیستم هایی با نوسانات فشار مکرر. سنج فشار تماس الکتریکی
عملکرد: علاوه بر نشان دادن فشار ، می تواند هنگامی که فشار بیش از حد از پیش تعیین شده (حد بالا و پایین) باشد ، یک سیگنال الکتریکی صادر کند و شروع و متوقف کردن کمپرسور هوا را کنترل کند یا زنگ هشدار را ایجاد کند (مانند متوقف کردن دستگاه برای محافظت در صورت فراتر از حد بالایی).
کاربرد: کنترل خودکار سیستم های کمپرسور هوا ， دستیابی به تنظیم فشار خودکار.
سنج فشار دیجیتال
ویژگی ها ： فشار اندازه گیری شده توسط سنسور الکترونیکی ， نمایش داده شده در فرم دیجیتال در LCD ， با دقت بالا (اغلب بالاتر از 0.5 درجه) ， می تواند مجهز به عملکردهای ضبط و ارتباطات (مانند رابط RS485) باشد.
کاربردی systems سیستم های کمپرسور هوای هوشمند یا موقعیت هایی که نیاز به کنترل فشار دقیق دارند (مانند آزمایشگاه ها ، تولید دقیق).
iii پارامترهای اصلی و نکات انتخاب برای ATLAS COPCO COMPRESSOR PRESSURE GAUGES PRESSURES
لازم است فشار کار واقعی کمپرسور هوا (معمولاً 0 ~ 1.6mpa ، 0 ~ 2.5mpa) را بپوشانید ، و هنگام انتخاب دامنه ، این اصل را دنبال کنید که "فشار کار باید بین 1/3 و 2/3 از محدوده باشد" (به عنوان مثال ، اگر فشار کار 0.7MPa باشد ، یک محدوده 0.6mpa را انتخاب می کند) از این طریق می توان از دامنه آرم استفاده کرد). سطح دقت
برای شرایط کار عادی ، درجه 1.6 کافی است. برای اندازه گیری یا کنترل دقیق ، درجه 0.4 درجه یا 0.25 (با خطاهای حتی کوچکتر) لازم است. مشخصات رابط
رابط های نخ معمولاً 1.5 × 1.5 ، G1/4 ، NPT1/4 و غیره هستند و نیاز به مطابقت با رابط خط لوله کمپرسور هوا دارند. نصب را می توان از طریق تبدیل آداپتور انجام داد.
سازگاری محیطی
دما: -40 ~ 70 ℃ (نوع استاندارد) ، برای محیط های درجه حرارت بالا ، مدلهای مقاوم در برابر درجه حرارت بالا (مانند سنجهای مقاوم در برابر شوک سیلیکون) را انتخاب کنید.
سازگاری رسانه ها: هنگامی که هوای فشرده شده حاوی غبار روغن است ، اطمینان حاصل کنید که اجزای داخلی سنج مقاوم به روغن هستند. برای کمپرسورهای هوا بدون روغن ، مواد استیل ضدزنگ (برای مقاومت در برابر خوردگی) را انتخاب کنید.
نصب و استفاده از مشخصات برای محل نصب فشار کمپرسور Atlas Copco Air
باید در یک موقعیت به راحتی قابل مشاهده و بدون لرزش (مانند بالای مخزن ذخیره هوا ، خط لوله خروجی کمپرسور هوا) نصب شود ، و از نور مستقیم خورشید یا نزدیک به منابع گرما جلوگیری می کند (برای جلوگیری از تأثیر دما از دقت).
نصب افقی یا عمودی (با توجه به جهت نشان داده شده در شماره گیری) ، با زاویه تمایل بیش از 30 درجه ، در غیر این صورت باعث ایجاد خطاهای خواندن می شود.
الزامات نصب
یک لوله بافر (مانند لوله سیم پیچ یا دریچه توقف) را نصب کنید: برای کاهش تأثیر پالس فشار بر روی هسته سنج و افزایش طول عمر آن.
گاز اگزوز قبل از استفاده اولیه: هنگام باز کردن شیر ، به آرامی کار کنید تا آب میعانات یا ناخالصی های موجود در خط لوله را تخلیه کنید تا از آسیب به اجزای داخلی جلوگیری شود.
کالیبراسیون منظم
با توجه به الزامات اندازه گیری ، حداقل یک بار در سال کالیبراسیون کنید (با مقایسه با فشار فشار استاندارد) ، اگر انحراف بیش از حد باشد ، برای اطمینان از قرائت دقیق (به ویژه برای سنجهای فشار در مخازن ذخیره سازی مربوط به ایمنی) باید تعمیر یا جایگزین شود.
