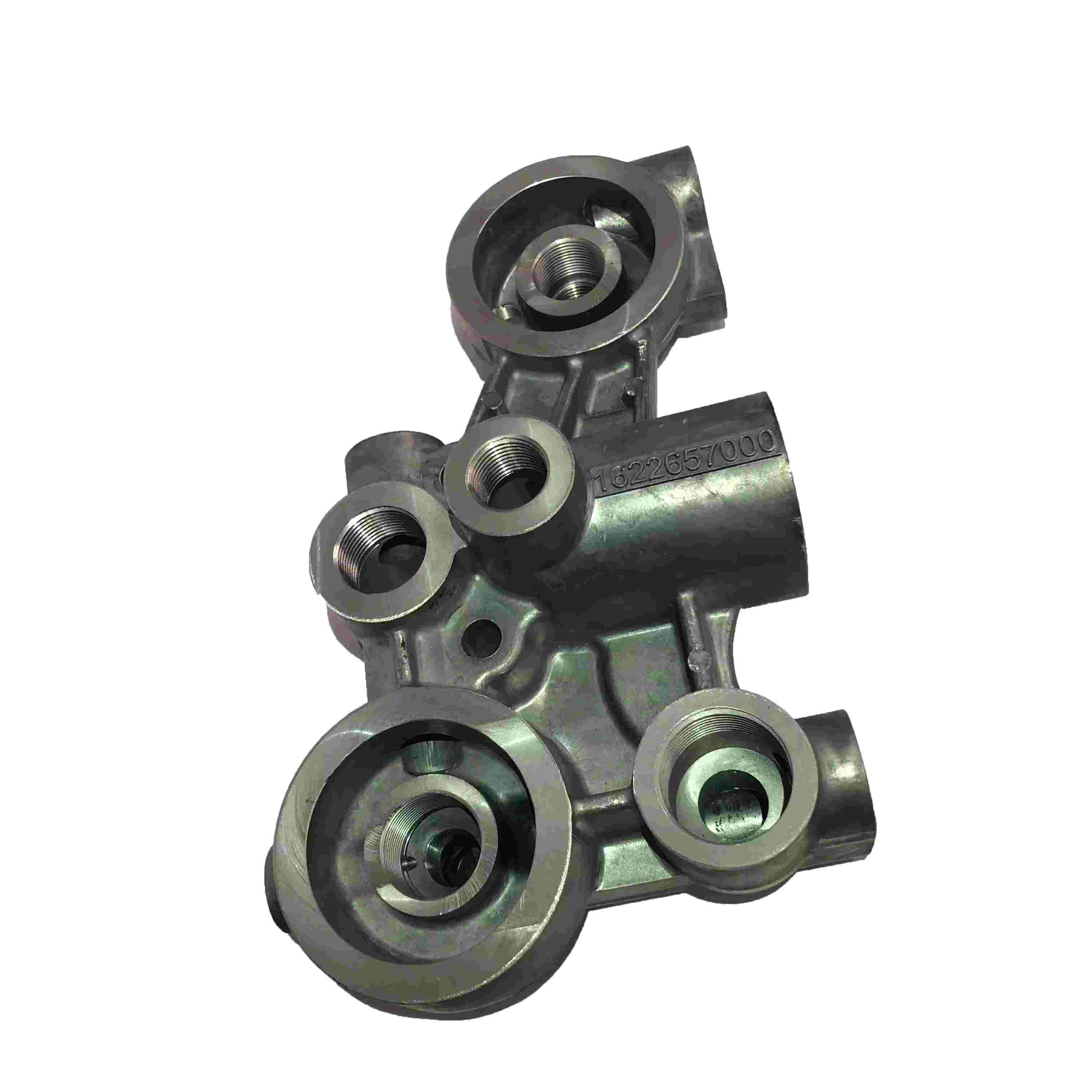

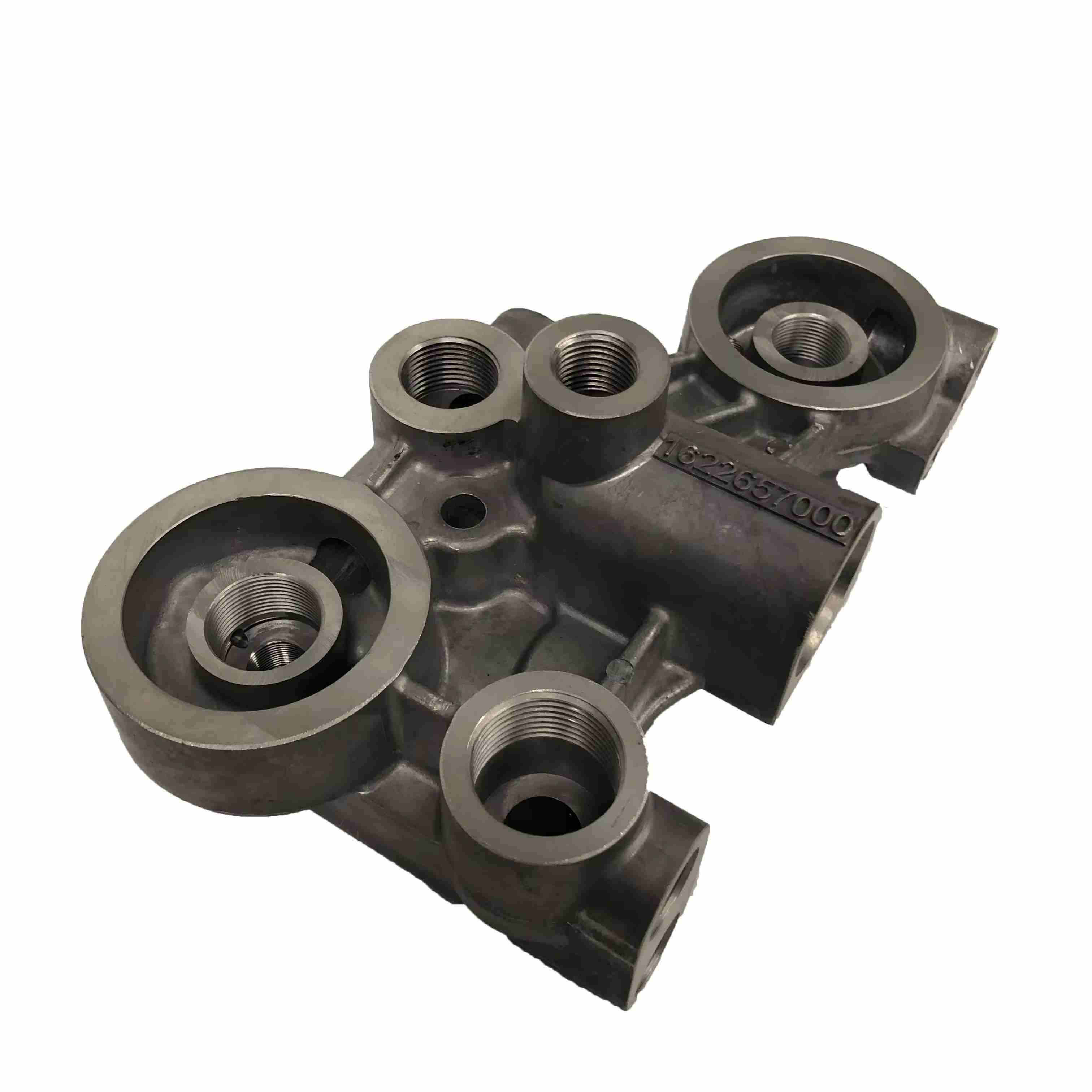

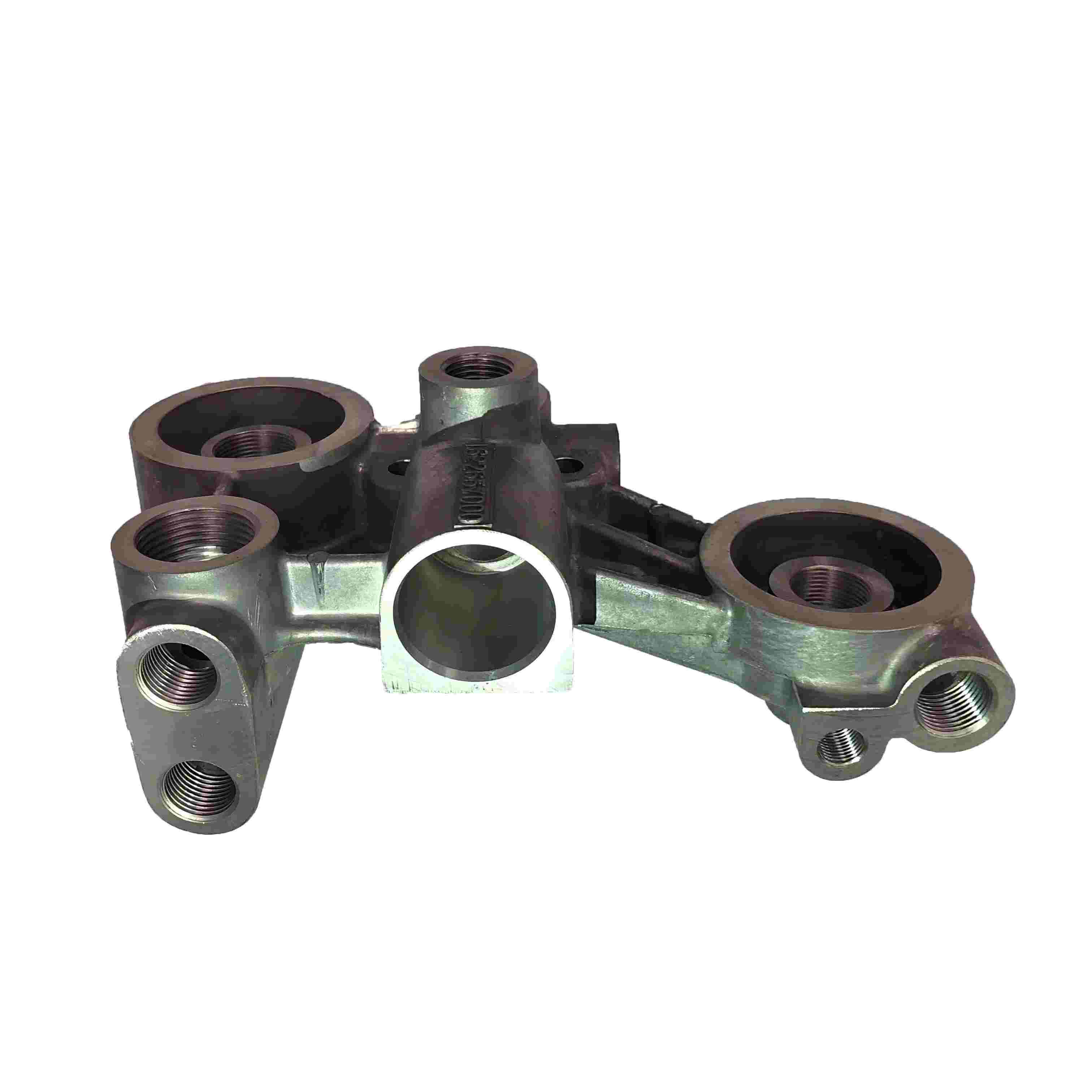

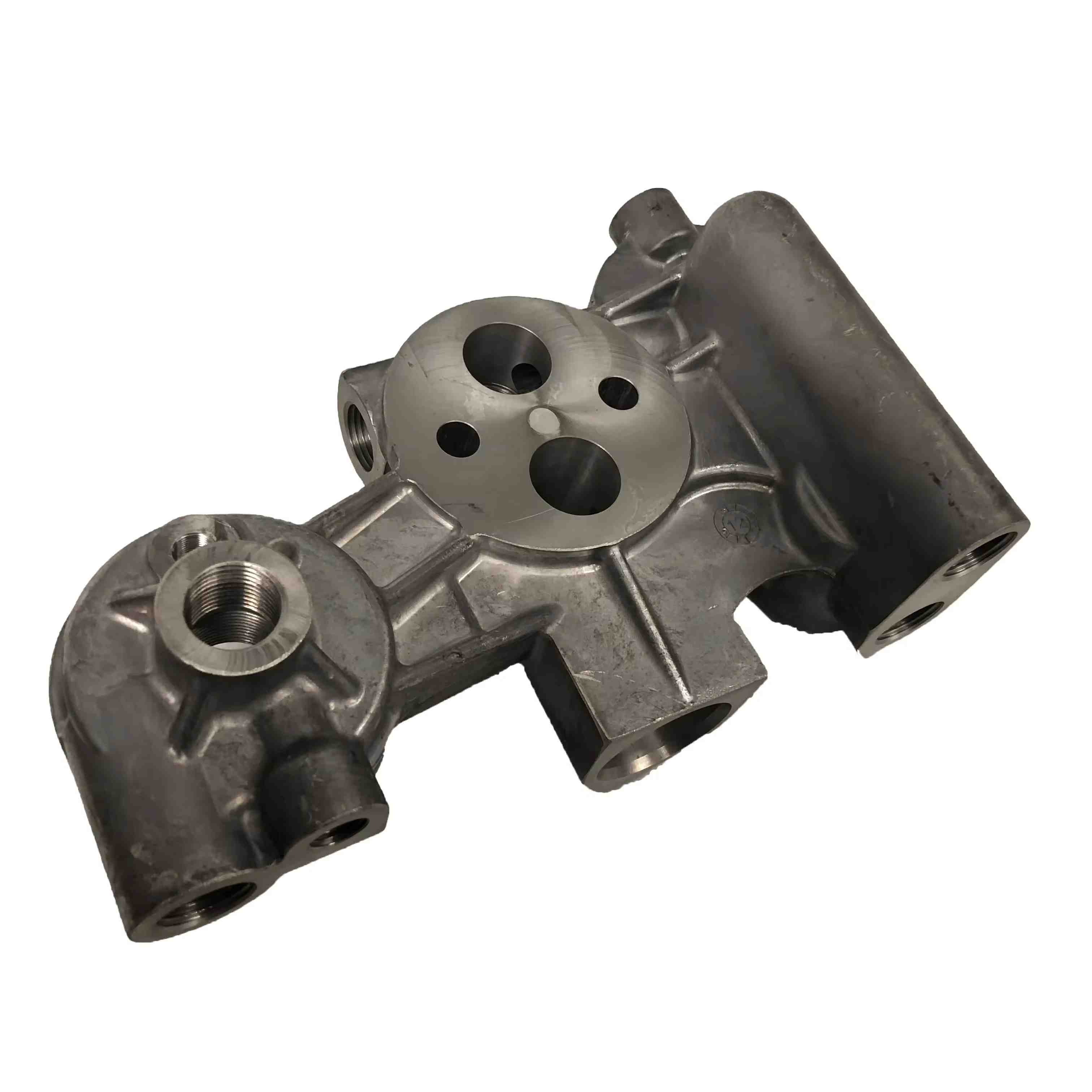

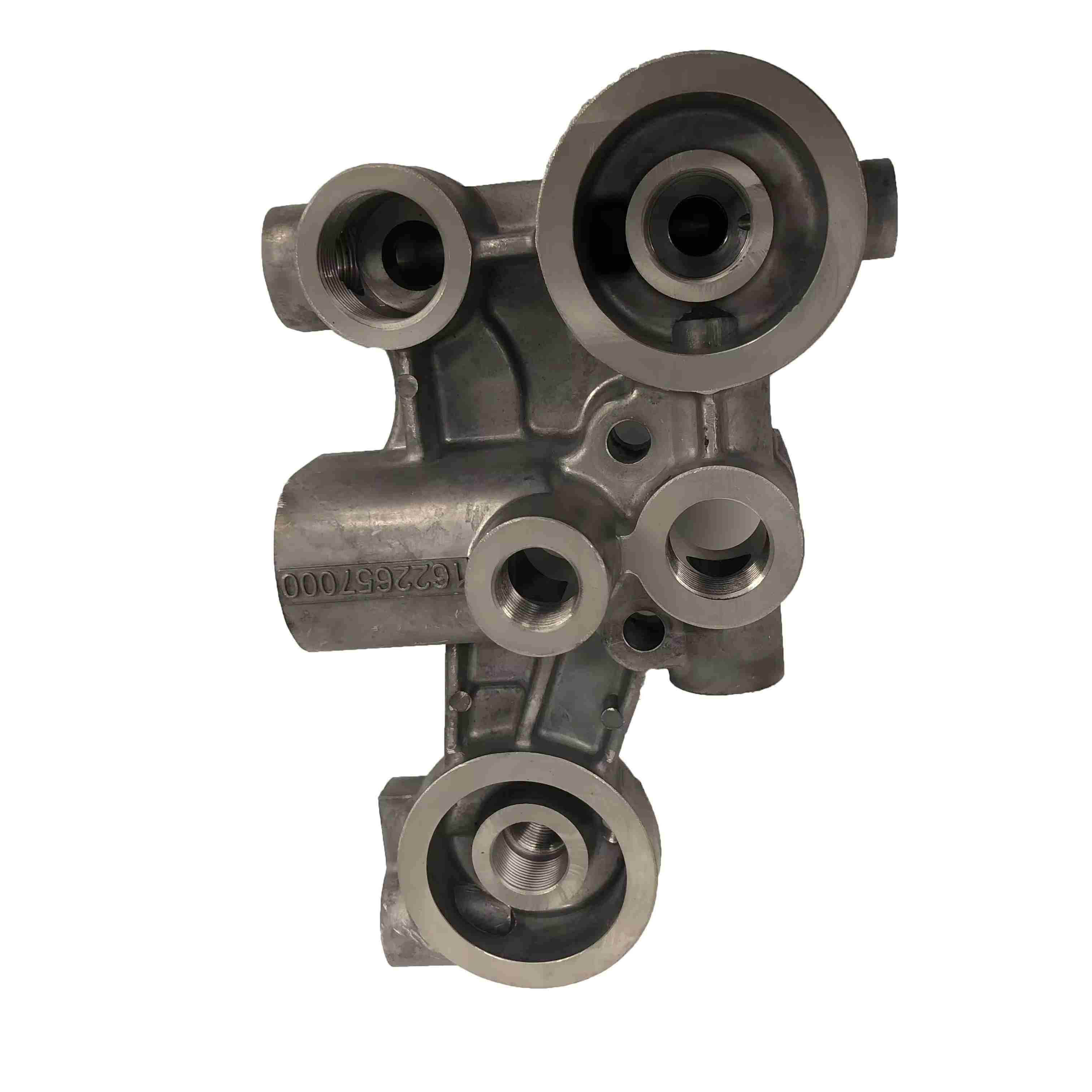

کارکردهای اصلی محفظه فیلتر روغن کمپرسور هوا از نوع Atlas COPCO
پشتیبانی و آب بندی عنصر فیلتر: یک پایه نصب برای عنصر فیلتر فراهم می کند ، و از تناسب محکم بین عنصر فیلتر و محفظه از طریق مهر و موم های داخلی (مانند حلقه های O) اطمینان حاصل می کند و از دور زدن روغن روغن کاری نشده جلوگیری می کند.
کانال روغن کاری روغن روغن: روغن روغن کاری کننده را از ورودی محفظه راهنمایی می کند ، از طریق عنصر فیلتر برای تصفیه جریان می یابد و سپس از خروجی خارج می شود و ناخالصی ها ، بقایای فلزی و کربن را از روغن خارج می کند و از اجزای کلیدی مانند روتور اصلی و یاتاقان ها محافظت می کند.
محافظت از فشار: برخی از ماژول های مسکن یک شیر بای پس را ادغام می کنند. هنگامی که عنصر فیلتر مسدود می شود و اختلاف فشار از مقدار تنظیم شده فراتر می رود ، دریچه بای پس به طور خودکار باز می شود تا گردش مداوم روغن روغن کاری کننده (اگرچه فیلتر نشده است ، اما از از بین رفتن روغن و آسیب تجهیزات جلوگیری می کند).
حفاظت از ساختاری: مسکن از مواد مقاوم در برابر فشار برای محافظت از عنصر فیلتر داخلی در برابر ضربه مکانیکی خارجی ساخته شده و با دمای روغن (معمولاً 80-100 درجه سانتیگراد) و محیط فشار روغن در حین کار کمپرسور سازگار است.
ساختار و ماده
ترکیب ساختاری: به طور کلی شامل بدنه مسکن ، رابط نصب عنصر فیلتر (با نخ یا فیت فیت) ، درگاه های روغن ورودی/خروجی ، شیار آب بندی (برای حلقه های O) ، سوپاپ بای پس (یکپارچه) و درگاه تخلیه (برای برخی از مدل ها) است.
خصوصیات مواد: بدنه اصلی معمولاً چدن یا پلاستیک مهندسی با استحکام بالا (برای مدل های سبک وزن) است که سطح آن برای مقاومت در برابر خوردگی (مانند نقاشی یا آبکاری) ، مقاوم در برابر روغن ، درجه حرارت بالا و پیری است.
سازگاری مشخصات: ابعاد و مشخصات رابط (نوع نخ ، قطر پورت روغن ورودی/خروجی) مدل های مختلف (مانند سری GA ، سری G و غیره) متفاوت هستند و باید با مدل مربوط به عنصر فیلتر فیلتر روغن مطابقت داشته باشند.
مشکلات و نگهداری مشترک
مشکلات نشت:
دلایل: پیری و آسیب مهر و موم ، نصب نادرست عنصر فیلتر ، سایش یا تغییر شکل موضوعات مسکن.
درمان: حلقه های اصلی O را جایگزین کنید ، از نصب صحیح عنصر فیلتر اطمینان حاصل کنید ، بررسی کنید که آیا موضوعات مسکن دست نخورده است و در صورت لزوم مسکن را جایگزین کنید.
شکست دریچه بای پس:
علائم: عنصر فیلتر مسدود شده اما هیچ زنگ هشدار وجود ندارد ، روغن روغن کاری شده به طور مؤثر فیلتر نمی شود و در نتیجه بدتر شدن سریع کیفیت روغن ایجاد می شود.
درمان: بررسی کنید که آیا شیر بای پس از آن گیر کرده است یا بهار خرابی است.
آسیب پوسته
دلایل ： خستگی مادی در شرایط طولانی مدت درجه حرارت و فشار بالا ， ترک خوردگی به دلیل نیروی ناهموار در هنگام نصب ， برخورد خارجی.
درمان ： پس از وقوع ترک یا تغییر شکل شدید - بلافاصله ماژول پوسته اصلی مسکن را جایگزین کنید تا از روغن کاری نشت روغن و خرابی تجهیزات جلوگیری کنید.
