کمربندهای درایو هوای صنعتی Atlas Copco
I. انواع و ویژگی های کمربندهای درایو
انواع مشترک
کمربندهای درایو متداول در کمپرسورهای هوای Atlas COPCO شامل کمربند V ، کمربندهای چند ریخته شده (کمربند PK) و کمربندهای همزمان و غیره هستند. نوع خاص کمربند درایو برای هر کمپرسور هوا بر اساس قدرت ، سرعت و سایر پارامترها انتخاب می شود:

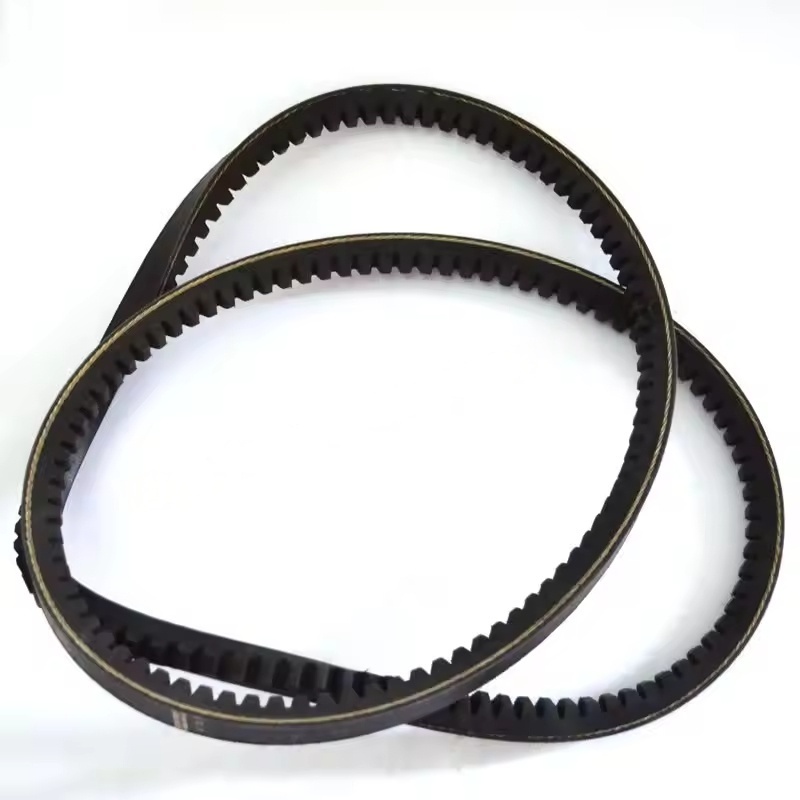

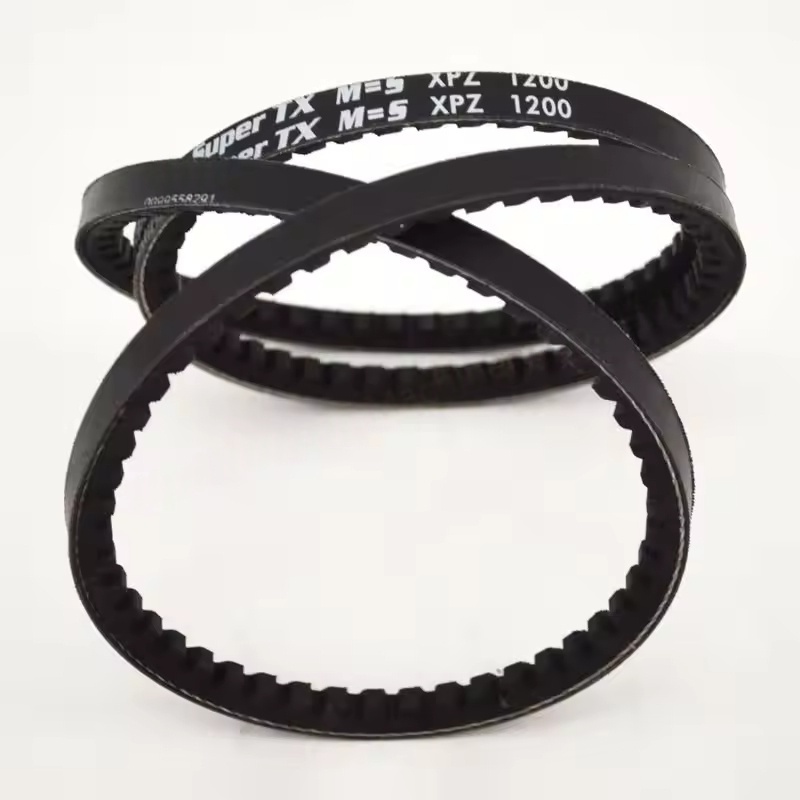

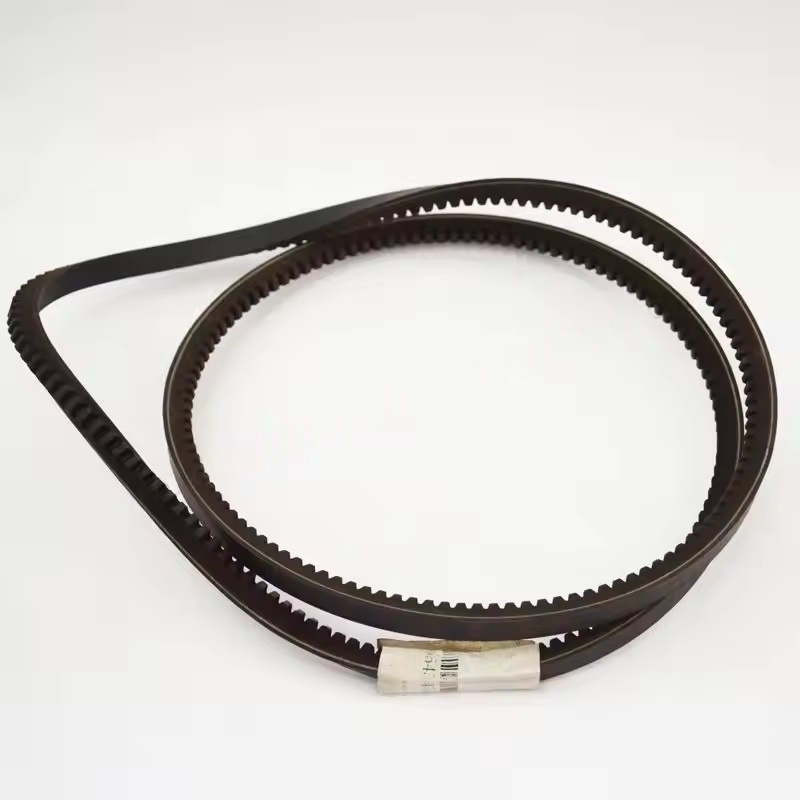

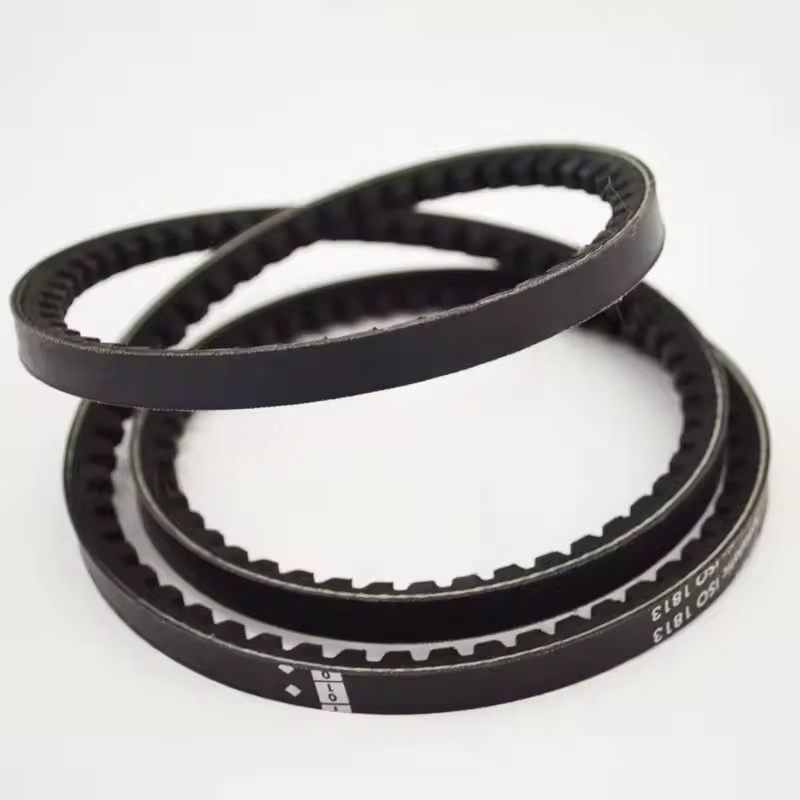

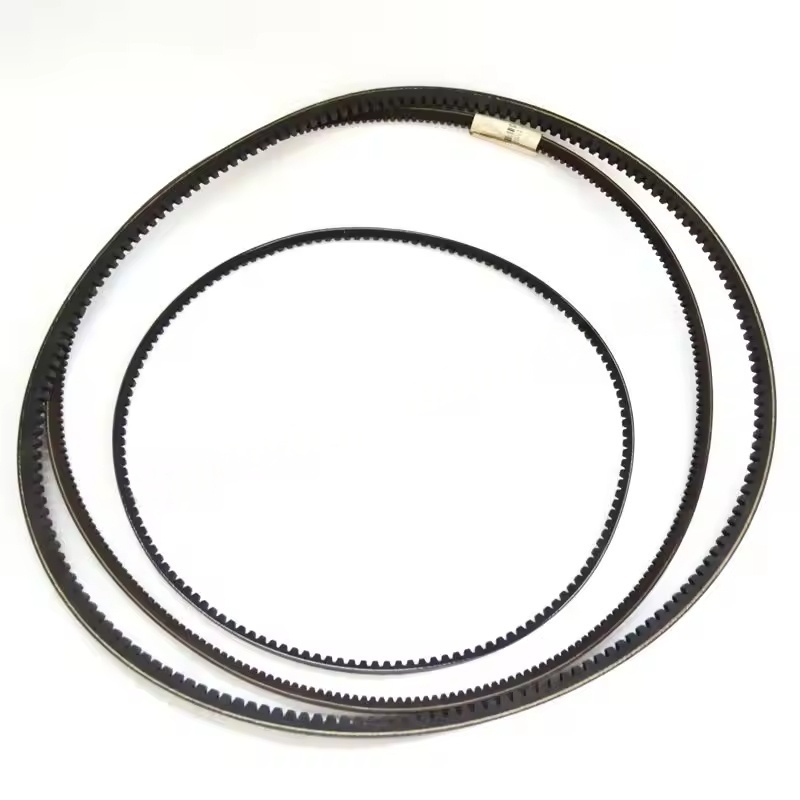

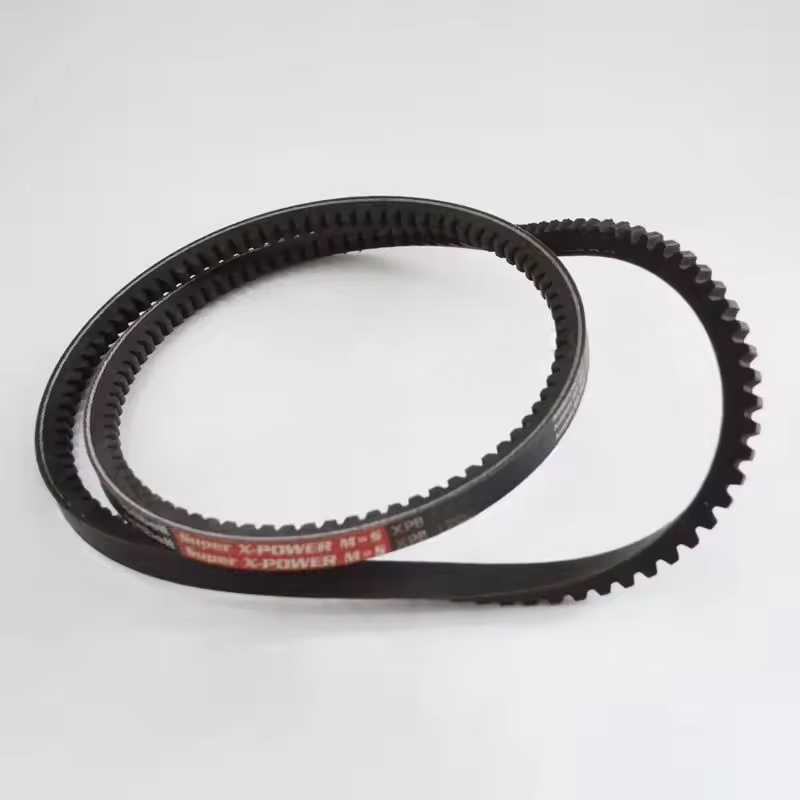

V-Belts: قدرت را از طریق تماس بین دو طرف و شیار قرقره منتقل کنید. ساختار ساده است ، هزینه آن کم است و برای مدل های کوچک و متوسط قدرت مناسب است.
کمربندهای چند ریخته شده: مزایای کمربندهای مسطح و کمربندهای V را با هم ترکیب کنید ، دارای یک منطقه تماس بزرگ ، انتقال قدرت بالا و عملکرد پایدار هستند. آنها اغلب در کمپرسورهای هوای متوسط و بزرگ استفاده می شوند.
کمربندهای همزمان: قدرت را از طریق مشبک دندانهای کمربند و دندانهای قرقره منتقل کنید. آنها از دقت انتقال بالا ، بدون لغزش برخوردار هستند و برای مدلهایی که نیازهای زیادی برای همگام سازی سرعت دارند مناسب هستند.
خصوصیات مادی
معمولاً از لاستیک (مانند نئوپرن) یا پلی اورتان به عنوان ماده پایه استفاده می شود ، با الیاف با استحکام بالا (مانند الیاف شیشه ای ، الیاف آرام) تعبیه شده برای تقویت مقاومت کششی. آنها ویژگی های مقاومت در برابر سایش ، مقاومت به روغن و مقاومت در برابر دمای بالا (سازگار با دمای کار کمپرسور هوا) دارند.
ii. گسل های مشترک و اثرات آنها
لغزش
به دلیل آلودگی ، ساییدگی یا آلودگی روغن کمربند درایو ، نیروی اصطکاک کاهش می یابد و در نتیجه باعث کاهش کارایی انتقال ، فشار کافی خروجی از کمپرسور هوا ، گرمای بیش از حد موتور می شود و در موارد شدید ، اصطکاک ممکن است باعث سوزاندن کمربند درایو به دلیل تولید گرما شود.
شکستگی یا ترک خوردگی
پس از استفاده طولانی مدت ، سن مواد یا به دلیل نصب نادرست (مانند تنش بیش از حد) یا سوء استفاده از قرقره ، غلظت تنش موضعی ممکن است رخ دهد ، که ممکن است باعث شکسته شدن کمربند درایو شود و در نتیجه خاموش شدن ناگهانی کمپرسور هوا باشد.
پوشیدن ناهموار
پوشیدن روی شیار قرقره ، انحراف کوانه ای نصب یا تنش ناهموار کمربند درایو می تواند باعث سایش بیش از حد محلی کمربند درایو شود و عمر خدمات آن را کوتاه کند.
iii نقاط اصلی نگهداری و جایگزینی
بازرسی روزانه
به طور مرتب (مانند هفتگی) تنش کمربند درایو را بررسی کنید: موقعیت میانی کمربند درایو را فشار دهید ، انحراف معمولاً 10-15 میلی متر است (برای جزئیات خاص به دفترچه راهنمای تجهیزات مراجعه کنید). اگر خیلی سست باشد ، مستعد لغزش است. اگر خیلی محکم باشد ، مستعد آسیب رساندن به یاتاقان ها و کمربند درایو است.
ترک ها ، سایش و لکه های روغن را روی سطح بررسی کنید. اگر لکه روغن وجود دارد ، آن را تمیز کرده و نقاط نشت روغن را بررسی کنید.
بررسی کنید که آیا قرقره ها تراز شده اند و آیا سایش یا تغییر شکل وجود دارد.
زمان تعویض
بلافاصله هنگامی که ترک های واضح ، لایه لایه شدن ، سایش بیش از حد یا شکستگی وجود دارد ، جایگزین کنید.
تعویض پیشگیرانه با توجه به چرخه توصیه شده از دفترچه راهنما (معمولاً 1-2 سال یا 10،000-20،000 ساعت کار ، بسته به شرایط کار).
توصیه می شود که کل مجموعه (برای مدل هایی با کمربند درایو چندگانه) را جایگزین کنید تا از استفاده از کمربندهای جدید و قدیمی به طور مخلوط جلوگیری کنید ، که ممکن است منجر به توزیع نیروی ناهموار شود.
اقدامات احتیاطی نصب
کمربندهای درایو را انتخاب کنید که با مدل کارخانه اصلی مطابقت داشته باشد (مانند Atlas Original Model Number Number 3002 0158 00 و غیره ، نیاز به ارائه مدل خاص کمپرسور هوا برای تأیید دارند).
اطمینان حاصل کنید که خطوط محور قرقره ها موازی هستند ، تنش را بعد از نصب تنظیم کرده و از خیلی سست یا خیلی محکم خودداری کنید.
در هنگام نصب با اشیاء تیز از خراش کمربند درایو خودداری کنید.
