چرخه جایگزینی روغن جداکننده Atlas Copco
شرایط عملیاتی عادی: طبق کتابچه راهنمای کمپرسور ، معمولاً هر 2000 تا 4000 ساعت (همزمان با روغن روان کننده) جایگزین می شود.
شرایط عملیاتی شدید: هنگامی که محیط گرد و غبار است ، دستگاه برای مدت طولانی با بار کامل کار می کند ، یا روغن به سرعت خراب می شود ، فاصله جایگزینی باید به 1000 تا 2000 ساعت کاهش یابد.
هشدار اختلاف فشار: هنگامی که اختلاف فشار بین ورودی فیلتر روغن و خروجی بیش از مقدار تنظیم شده است (مانند 0.3 MPa ، برخی از مدل ها با سنجهای اختلاف فشار یا توابع زنگ هشدار همراه هستند) ، لازم است که فوراً جایگزین شوید.
محتوای اخبار
I. عملکردهای اصلی و اصل کار اطلس کپکو جداکننده روغن لوازم یدکی
فیلتر ناخالصی
در حین کار یک کمپرسور پیچ روغن اسپری ، روغن روغن کاری با گرد و غبار کمیاب در هوای فشرده شده ، ذرات فلزی تولید شده توسط سایش روتور و لجن تشکیل شده توسط اکسیداسیون روغن مخلوط می شود. فیلتر روغن از مواد فیلتر داخلی برای رهگیری این ناخالصی ها استفاده می کند (به طور معمول قادر به فیلتر کردن ذرات از 5 تا 20 میکرومتر) ، و جلوگیری از ورود آنها به سطوح مش ، یاتاقان ها و سایر قطعات دقیق ، از ورود آنها جلوگیری می کند ، بنابراین از خراش یا ضرب و شتم جلوگیری می کند.
اطمینان از ثبات فیلم روغن
روغن روغن کاری تمیز می تواند یک فیلم روغن پایدار را روی روتور و سطوح تحمل تشکیل دهد و باعث کاهش اصطکاک می شود. اگر ناخالصی های زیادی وجود داشته باشد ، فیلم روغن به راحتی آسیب می بیند ، به طور بالقوه منجر به تصرف روتور ، تحمل بیش از حد گرم و سایر گسل های جدی می شود.
طول عمر روغن
روغن روغن کاری فیلتر شده دارای میزان اکسیداسیون کندتر است که می تواند چرخه جایگزینی را گسترش دهد (همراه با تعویض منظم روغن ، فیلتر روغن و روغن روغن کاری معمولاً همزمان جایگزین می شوند).
روند کار:
روغن روغن کاری وارد فیلتر روغن از ورودی می شود ، از مواد فیلتر برای تصفیه عبور می کند و روغن تمیز از خروجی به نقاط روغن کاری مختلف واحد اصلی جریان می یابد و ناخالصی ها در داخل مواد فیلتر یا روی سطح آن حفظ می شوند. هنگامی که فیلتر روغن مسدود می شود ، شیر بای پس داخلی به طور خودکار باز می شود (معمولاً وقتی اختلاف فشار از 0.2 تا 0.3 مگاپاسکال فراتر رود) ، اطمینان حاصل می شود که روغن روغن کاری متوقف نمی شود (حفاظت اضطراری ، اما روغن فیلتر نشده وارد سیستم می شود و در اسرع وقت جایگزین می شود).

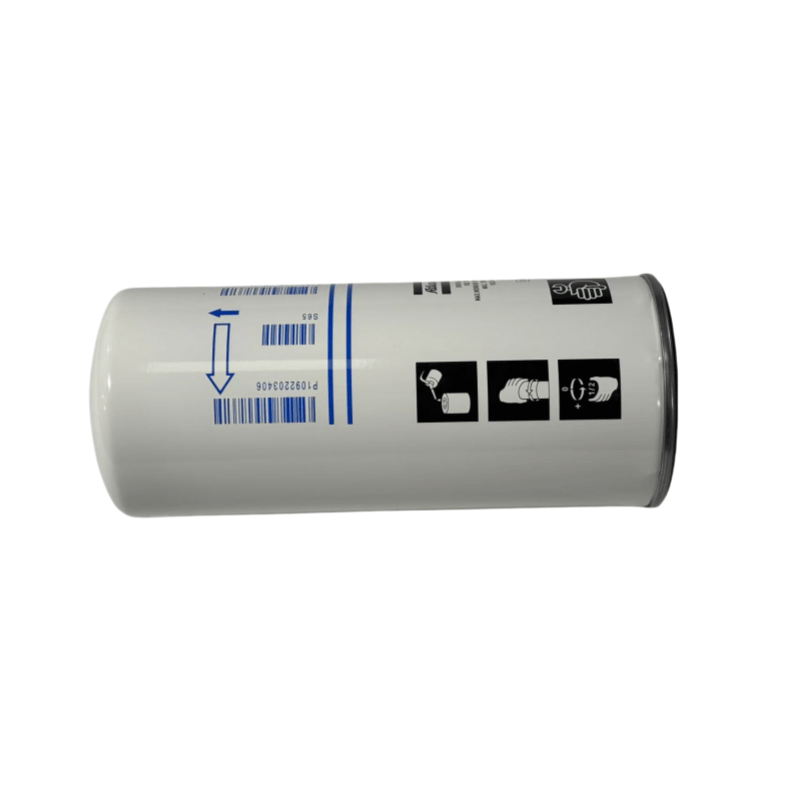

ii. ساختار و انواع Atlas Copco جداکننده روغن لوازم یدکی
1 ساختار اساسی
مواد فیلتر: جریان اصلی مواد فیلتر کاغذی با رزین (منطقه بزرگ تصفیه ، راندمان بالا) است ، برخی از مدل های با کیفیت بالا از مواد فیلتر فیبر کامپوزیت (مانند فیبر شیشه ای + فیبر پلی استر ، تعادل دقت تصفیه و ظرفیت گرد و غبار) استفاده می کنند. در شرایط کار سخت ، می توان مواد فیلتر مش فلزی را انتخاب کرد (قابل استفاده مجدد ، اما با دقت فیلتراسیون کمتر).
پوسته: ورق آهن یا پوسته پلاستیکی مهندسی ، با مقاومت خاصی در فشار (معمولاً 1.6 MPa پوند ، مطابق با فشار روغن سیستم).
سوپاپ بای پس: مؤلفه محافظ کلیدی ، متشکل از یک صفحه بهار و دریچه ، و اطمینان از گرفتگی فیلتر روغن ، روغن روغن کاری هنوز هم می تواند جریان یابد.
قطعه آب بندی: حلقه آب بندی لاستیکی (مانند لاستیک نیتریل ، مقاوم در برابر روغن) ، و جلوگیری از نشت روغن بدون فیلتر از رابط.
2 انواع متداول
فیلتر روغن کامل جریان: به صورت سری در عبور اصلی روغن ، تمام روغن روغن کاری شده باید قبل از ورود به واحد اصلی از طریق تصفیه عبور کند ، این دستگاه اصلی فیلتراسیون کمپرسور پیچ روغن اسپری (بیشترین استفاده) است.
فیلتر روغن تقسیم جریان: فقط بخشی از روغن روان کننده (حدود 10 ٪ تا 20 ٪) را با دقت بالاتر (قادر به فیلتر کردن ناخالصی های کوچکتر از 3 میکرومتر) ، که معمولاً در رابطه با فیلتر روغن کامل جریان استفاده می شود ، برای تصفیه بیشتر روغن (که معمولاً در کمپرسورهای پیچ بزرگ مشاهده می شود) فیلتر می کند.
iii انتخاب و پارامترهای اصلی Atlas Copco جداکننده روغن لوازم یدکی
دقت فیلتر: با توجه به الزامات واحد اصلی ، به طور کلی 5 تا 10 میکرومتر انتخاب شده است (مدل های دقیق می توانند به 3 میکرومتر برسند) ، دقت بسیار بالایی باعث افزایش مقاومت روغن می شود و نیاز به تطبیق سرعت جریان پمپ روغن دارد.
جریان رتبه بندی: نیاز به مطابقت با سرعت جریان خروجی پمپ روغن روغن کاری کمپرسور (مانند 50 تا 200 لیتر در دقیقه) ، و اطمینان از جریان صاف روغن است.
فشار باز کردن دریچه بای پس: معمولاً 0.25 تا 0.4 مگاپاسکال ، باید با فشار روغن سیستم مطابقت داشته باشد (از باز شدن خیلی زود یا خیلی دیر جلوگیری کنید).
مشخصات رابط: رابط نخ (مانند M20 × 1.5 ، G3/4) یا اتصال فلنج ، نیاز به مطابقت با پایه فیلتر روغن دارد.
ظرفیت گرد و غبار: مقدار کل ناخالصی هایی که فیلتر روغن می تواند در آن قرار بگیرد (مانند 30 تا 100 گرم) ، ظرفیت گرد و غبار بزرگتر ، چرخه جایگزینی طولانی تر (کاهش فرکانس نگهداری).
