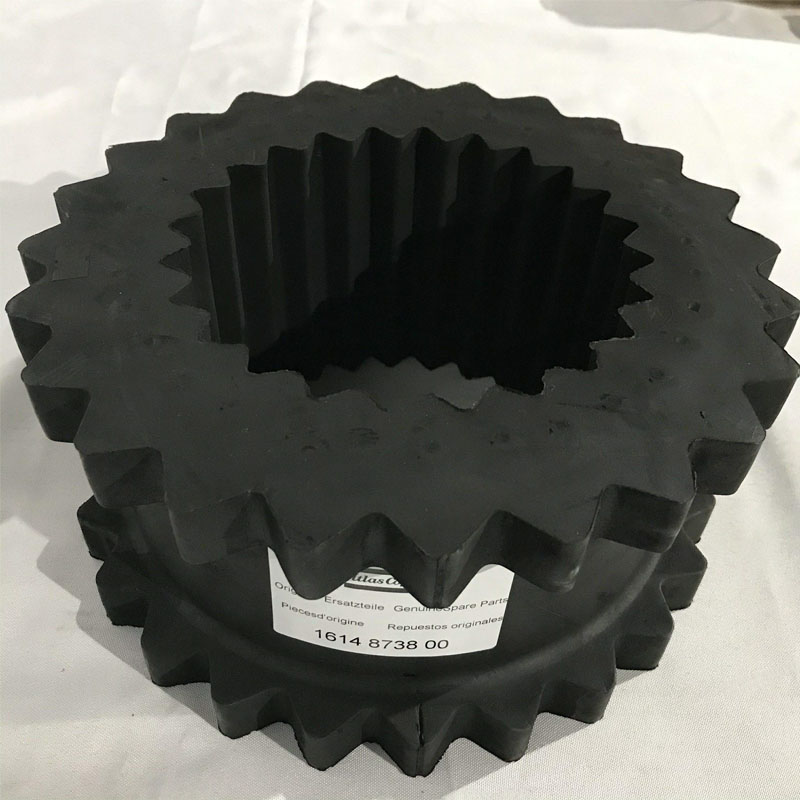

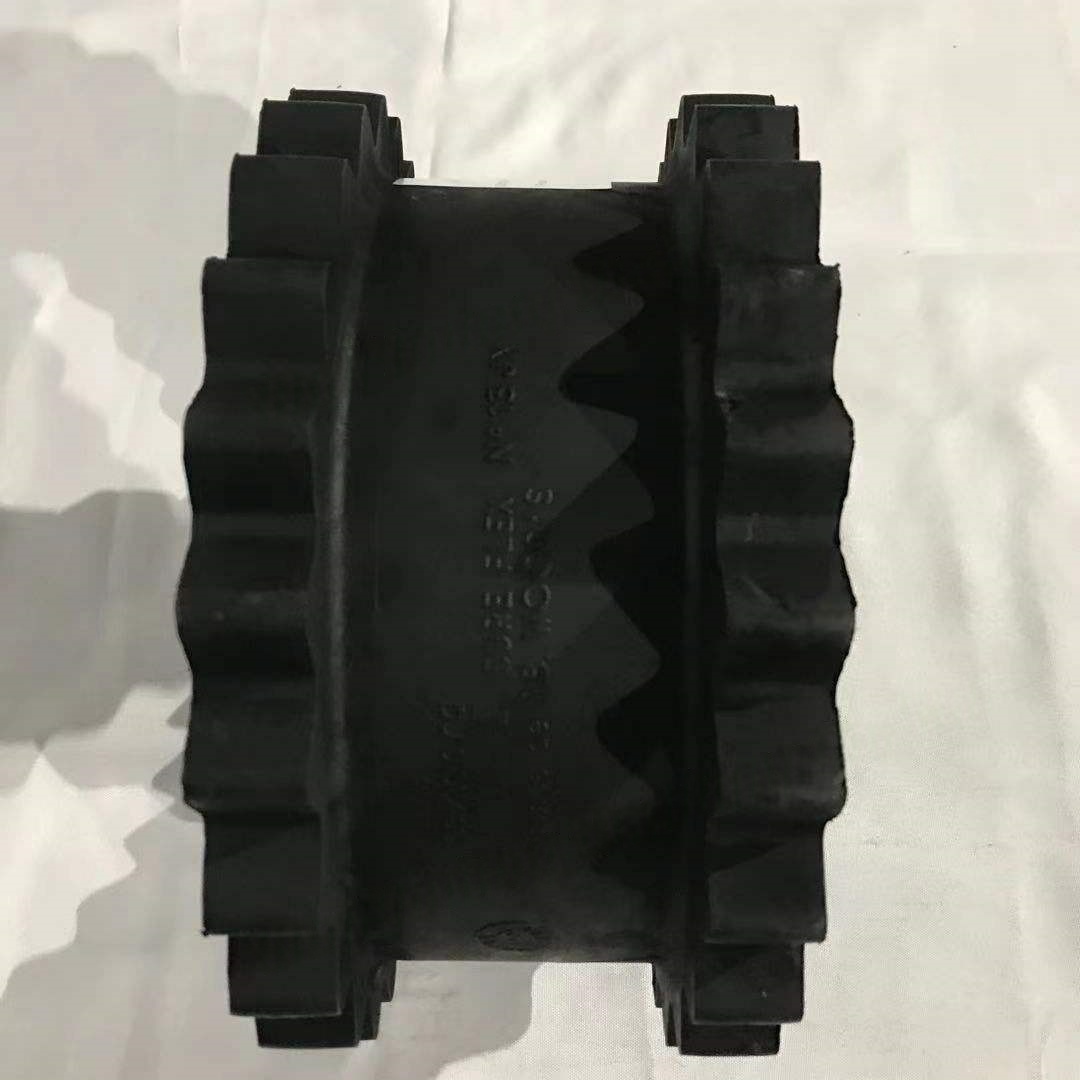

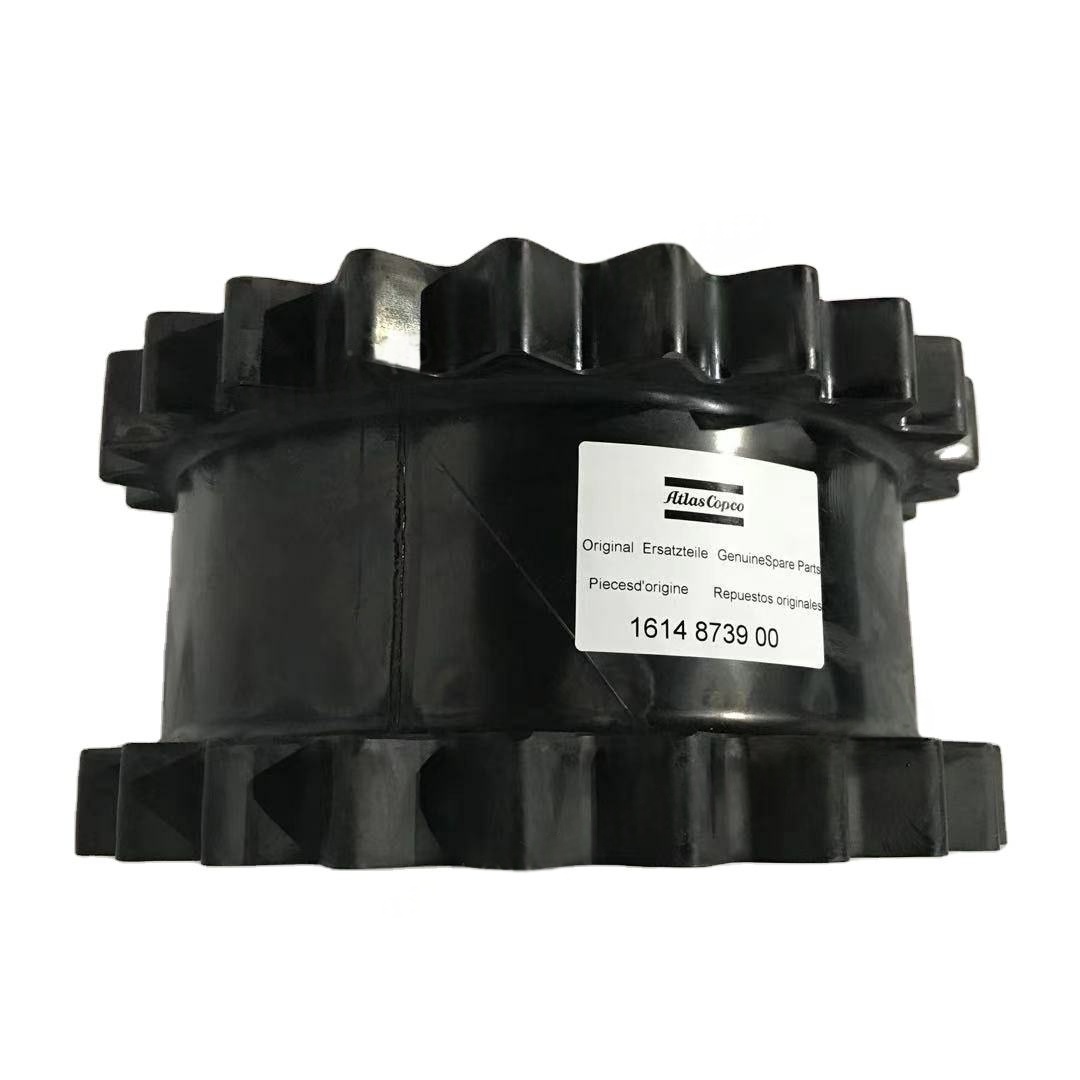

کیت عنصر اتصال اتصال فلکس 1614873900 برای Atlas Copco
Model:1614873900
اصل کار
انتقال گشتاور: خروجی گشتاور توسط موتور از طریق دندانهای بیرونی کوپلینگ و سپس از طریق دندانهای داخلی آستین میانی به شافت کمپرسور منتقل می شود و به انتقال نیرو می رسد.
جبران انعطاف پذیر:
جبران محوری: ترخیص محوری بین دندانهای داخلی و بیرونی باعث می شود مقدار کمی از جابجایی محوری دو شفت (به طور معمول 0.5 ± تا 3 میلی متر).
جبران شعاعی: قسمت بالای دندانهای بیرونی به شکل کروی (با مرکز کره در محور) ساخته می شود و باعث می شود یک انحراف زاویه ای خاصی بین دو شفت (به طور معمول 1 درجه) باشد.
جبران زاویه ای: از طریق کشویی و نورد سطوح دندان ، خطاهای زاویه ای بین دو شفت جبران می شود.
بافر و کاهش لرزش: روغن روغن کاری بین دندان ها پر می شود و می تواند برخی از لرزش ها و بارهای ضربه را جذب کند و باعث کاهش نویز تجهیزات شود.
چرا اتصال انعطاف پذیر دنده کمپرسور هوا تجزیه می شود؟
1. سایش سطح دندان (رایج ترین)
علائم: ضخامت دندان کاهش می یابد ، زبری سطح دندان افزایش می یابد و در موارد شدید ، سایش گام مانند رخ می دهد.
دلایل:
روغن کاری کافی: مقدار روغن روغن کاری کافی یا روغن پیر ، و در نتیجه تماس مستقیم و اصطکاک بین سطوح دندان ایجاد می شود.
نفوذ ناخالصی ها: خرابی آب بندی ، گرد و غبار و ذرات فلزی بین دندان ها وارد می شود و سایش ساینده را تشدید می کند.
بار بیش از حد: گشتاور واقعی از مقدار رتبه بندی جفت فراتر رفته و باعث ایجاد استرس بیش از حد تماس بر روی سطوح دندان می شود.
جبران بیش از استاندارد: سوء استفاده از دو شفت (محوری / شعاعی / زاویه ای) باعث بارگذاری ناهموار بر روی سطوح دندان می شود و منجر به سایش محلی شدید می شود.
2. چسبندگی سطح دندان
علائم: فلز روی سطح دندان به دلیل دمای بالا ذوب می شود و شیارها را تشکیل می دهد.
دلایل:
سرعت بالا و بار سنگین: اصطکاک روی سطوح دندان باعث ایجاد گرما در سرعت های چرخشی بالا می شود و باعث پارگی فیلم روغن می شود.
خرابی روغن کاری: ویسکوزیته روغن روغن کاری کافی یا عملکرد ضد چسبندگی ضعیف.
عدم تطابق مادی: تفاوت سختی بین دندانهای داخلی و بیرونی بسیار کوچک است (تفاوت ایده آل HRC 5 - 10 است).
3. شکستگی پیچ
علائم: اتصال پیچ (به خصوص پیچ و مهره های سوراخ Countersunk) شکستگی های خستگی را تجربه می کند.
دلایل:
نیروی قبل از تنگ شدن کافی: عدم سفت شدن مطابق گشتاور مشخص شده در حین نصب ، باعث می شود پیچ ها در معرض بارهای متناوب قرار گیرند.
عدم تحمل به موقع: لرزش تجهیزات منجر به شل شدن پیچ و افزایش غلظت استرس می شود.
نقص مادی: قدرت کافی پیچ ها یا وجود ترک ها و سایر نقایص.
4. پیری و نشت حلقه های آب بندی
علائم: نشت روغن روغن ، لکه های روغن قابل مشاهده در قسمت خارج از اتصال.
دلایل:
درجه حرارت بالا: عملکرد طولانی مدت در محیط با درجه حرارت بالا ، حلقه های آب بندی لاستیکی سن و سخت.
خوردگی شیمیایی: خوردگی حلقه های آب بندی با روغن کاری مواد افزودنی روغن یا محیط زیست محیطی (مانند گازهای اسیدی).
نصب نادرست: حلقه های آب بندی در حین نصب خراشیده یا تحریف می شوند.
5. ترک خستگی
علائم: ترک ها بر روی آستین نیمه برش یا میانی ظاهر می شوند ، معمولاً در ریشه دندان یا کلید.
دلایل:
شروع مکرر شروع: شروع مکرر تجهیزات باعث ایجاد بارهای ضربه می شود.
رزونانس: فرکانس طبیعی اتصال نزدیک به فرکانس لرزش تجهیزات است و باعث تشدید می شود.
نقص مادی: سوراخ های هوا ، اجزاء سرباره و غیره در ریخته گری وجود دارد که به منبع ترک ها تبدیل می شود.
ii. تجزیه و تحلیل مورد
مورد 1: سایش بیش از حد دندان
سابقه و هدف: پس از یک سال کار ، ضخامت دندان اتصال یک گیاه شیمیایی 20 ٪ افزایش یافته است (10 ٪ طبیعی).
دلایل:
انتخاب نادرست روغن روغن کاری کننده (درجه ویسکوزیته خیلی کم) ، قادر به تشکیل یک فیلم روغن مؤثر نیست.
بدون دستگاه حذف گرد و غبار که در ورودی هوا نصب نشده است ، گرد و غبار وارد فضای داخلی جفت شده است.
مورد 2: شکستگی پیچ و مهره باعث خاموش شدن دستگاه می شود
زمینه و هدف: پیچ های اتصال یک کمپرسور هوا در یک معدن خاص 3 بار متوالی شکسته شد و در نتیجه به دلیل خاموش شدن تقریباً 50،000 یوان از دست می رود.
دلایل:
در حین نصب ، از آچار گشتاور استفاده نمی شد ، و نیروی پیش از سفت شدن کافی نبود (فقط به 60 ٪ از مقدار مشخص شده می رسد).
چک های منظم در مورد شل شدن پیچ ها انجام نشده است و منجر به شکستن خستگی می شود.
مورد 3: پیری حلقه حلقه و نشت روغن
زمینه و هدف: اتصال کمپرسور هوا از یک کارخانه رنگ آمیزی خاص هر هفته با روغن روغن کاری دوباره پر می شد ، اما هنوز هم اغلب باعث کمبود هشدارهای کمبود روغن می شد.
دلیل:
این تجهیزات برای مدت طولانی در محیط 80 ℃ کار می کنند و حلقه آب بندی لاستیکی نیتریل پیر و ترک خورده است.
روغن روان کننده حاوی مواد افزودنی فشار شدید است که باعث تسریع در خوردگی لاستیک می شود.
