عملکردهای اصلی حلقه عجیب و غریب Atlas Copco
قطعات آب بندی ویژه: در سطوح مفصل غیر دایره ای کمپرسور هوا (مانند نقاط اتصال غیر دایره ای بین بدنه سیلندر و پوشش انتهایی و نقاط اتصال حفره های نامنظم) ، حلقه های خاص به شکل شکاف ها را پر می کنند و با تطبیق دقیق با سطوح تماس ، از گاز یا نشت روغن جلوگیری می کنند.
موقعیت یابی دقیق: در موقعیت های ویژه نصب اجزای مانند روتورها ، یاتاقان ها و پیستون ها ، حلقه های خاص به شکل می توانند جابجایی محوری یا شعاعی اجزای را محدود کنند و از حرکت آنها در محدوده طراحی شده اطمینان حاصل کنند و از تداخل در سایر قسمت ها جلوگیری کنند.
بافر و جذب شوک: برخی از حلقه های خاص به شکل مواد الاستیک (مانند لاستیک یا مواد کامپوزیت) می توانند در حین عملکرد مؤلفه ، لرزش و شوک را جذب کنند ، باعث کاهش نویز و سایش و محافظت از قطعات دقیق جفت گیری شوند.
راهنما و پشتیبانی: در مسیرهای غیر استاندارد اجزای حرکتی متقابل مانند پیستون ها و کشویی ، حلقه های خاص به شکل می توانند عملکردهای هدایت پایدار را ارائه دهند و از صحت و صافی حرکت اطمینان حاصل کنند.
انواع مشترک و سناریوهای کاربردی
مهر و موم حلقه های خاص شکل
ساختار: سطح مقطع عمدتاً ذوزنقه ای ، گوه شکل یا شکل نامنظم با لب است و مواد معمولاً لاستیک مقاوم به روغن ، پلی تترا فلورو اتیلن (PTFE) یا مواد کامپوزیت با روکش فلزی هستند.
کاربرد: شیارهای آب بندی خاص به شکل روی پوشش انتهای کمپرسور هوای پیچ ، سطوح مفصل غیر دایره ای بین پوشش سیلندر و بدنه سیلندر کمپرسور هوا از نوع پیستون ، رابط های ویژه جداکننده روغن و غیره.
ویژگی ها: شکل کاملاً با شیار آب بندی مطابقت دارد و به آب بندی از طریق تغییر شکل فشرده سازی ، مناسب برای سطوح آب بندی غیر استاندارد می رسد.

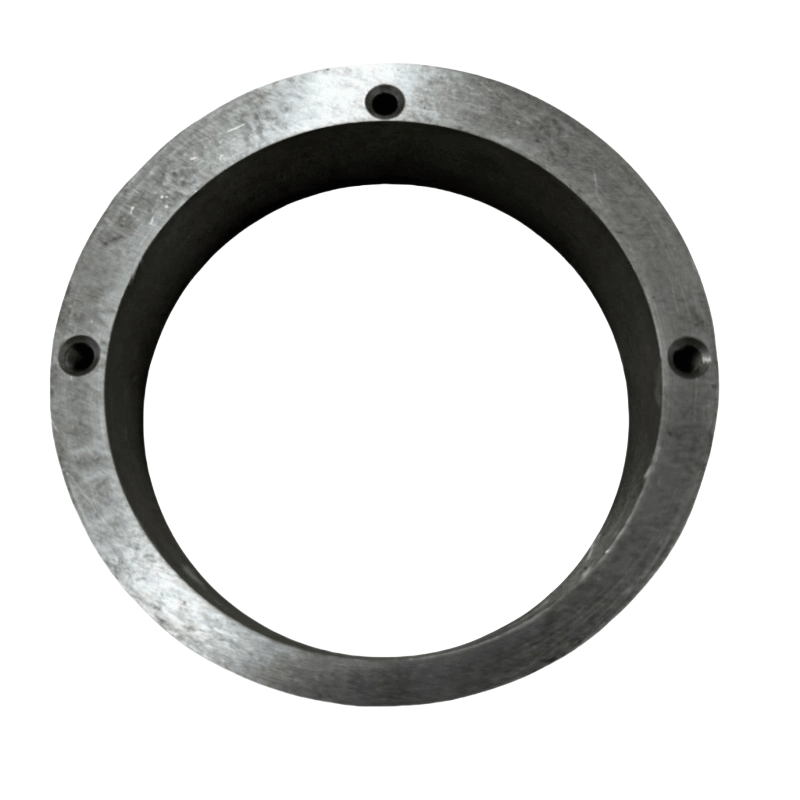

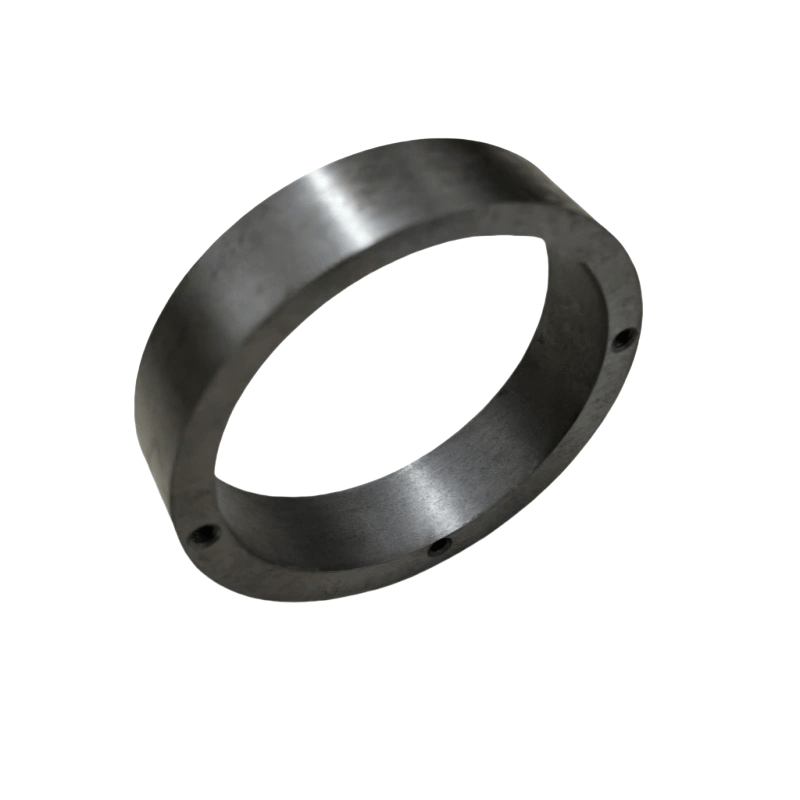

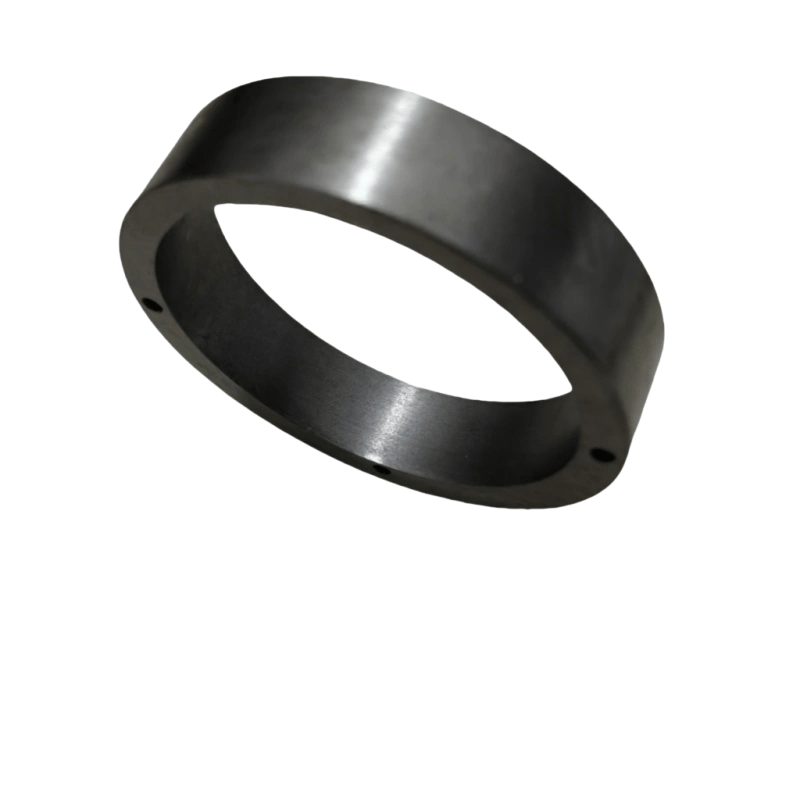

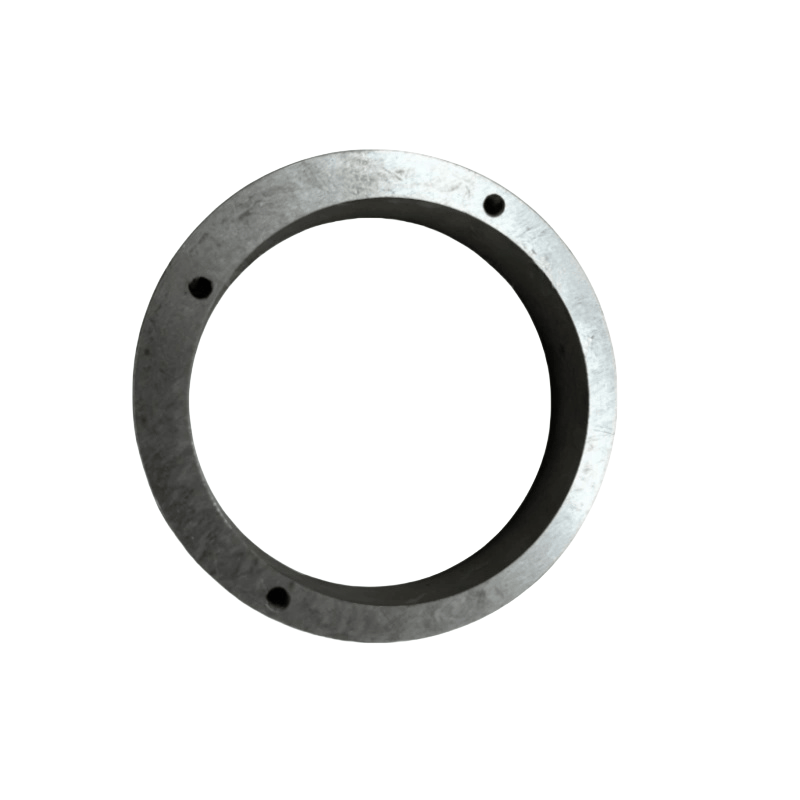

موقعیت یابی حلقه های خاص
ساختار: بیشتر از فلز ساخته شده است (مانند فولاد کربن ، فولاد ضد زنگ) ، مقطع ممکن است با تحمل دقیق ابعادی به شکل L ، T شکل یا پله ای باشد.
کاربرد: موقعیت محوری روتور پیچ دوتایی ، تنظیم شکاف صندلی و محفظه یاتاقان ، جداسازی مؤلفه در میل لنگ و غیره.
ویژگی ها: استحکام خوب ، دقت ابعادی بالا (تحمل معمولاً 0.02 میلی متر ≤)) ، اطمینان از دقت موقعیت نسبی اجزای.
بافر حلقه های خاص شکل
ساختار: ساخته شده از مواد الاستیک (مانند لاستیک نیتریل ، پلی اورتان) ، مقطع ممکن است توخالی باشد یا دارای شیارهایی باشد ، با ظرفیت فشرده سازی خاصی.
کاربرد: مناطق بافر بین صفحات دریچه و صندلی های دریچه ، بین پوشش پیستون و سیلندر ، نقاط اتصال اجزای مستعد ارتعاش.
ویژگی ها: می تواند انرژی ضربه را جذب کند ، تماس سخت بین قطعات فلزی و سر و صدای پایین و سایش را کاهش دهد.
هدایت حلقه های خاص به شکل
ساختار: ساخته شده از مواد مقاوم در برابر سایش (مانند آلیاژ مس ، چدن گرافیت آلیاژ) ، سوراخ داخلی یا دایره بیرونی از اشکال غیر استاندارد (مانند بیضوی ، حلقه با شکافهای کلیدی) است.
کاربرد: راهنمای حرکتی متقابل پیستون های خاص به شکل ، قسمت های پشتیبانی از شفت های خارج از مرکز و غیره.
ویژگی ها: ضریب اصطکاک کم ، مقاومت در برابر سایش خوب ، اطمینان از صافی مسیرهای حرکتی غیر استاندارد.
پارامترها و مواد اصلی
پارامترهای اصلی:
ابعاد شکل: باید کاملاً با حفره یا شیار موقعیت نصب ، از جمله ابعاد مقطع خاص شکل (مانند طول ، عرض ، زاویه و غیره) مطابقت داشته باشد.
دقت تحمل: به ویژه تحمل بعدی و تحمل موقعیت شکل از سطوح جفت گیری (مانند موازی بودن ، عمود) ، که مستقیماً بر اثر آب بندی یا موقعیت یابی تأثیر می گذارد.
عملکرد کار: مواد مناسب را بر اساس الزامات شرایط کار انتخاب کنید (به عنوان مثال ، 150 ℃ -20 ℃ مشترک ، مقاومت در برابر فشار 0.7 ~ 2MPa ، مقاومت در برابر سایش و غیره).
مواد مشترک:
مواد فلزی: فولاد کربن (برای موقعیت یابی) ، فولاد ضد زنگ (برای مقاومت در برابر خوردگی) ، آلیاژ مس (برای هدایت مقاوم در برابر سایش) ، مناسب برای سناریوهای با مقاومت بالا و با دقت بالا.
مواد غیر فلزی: لاستیک مقاوم در برابر روغن (برای آب بندی ، بافر) ، پلی تترا فلورو اتیلن (برای آب بندی کم اصطکاک) ، مواد کامپوزیت (مانند فلز + کامپوزیت لاستیکی ، ترکیب استحکام و کشش).
نقاط نصب
اقدامات احتیاطی نصب:
موقعیت نصب حلقه مخصوص شکل منحصر به فرد است و برای جلوگیری از خطاهای نصب یا سوء استفاده از آن باید به طور دقیق قرار گیرد.
قبل از نصب ، آستانها و ناخالصی ها را روی سطوح جفت گیری تمیز کنید. برای حلقه های خاص الاستیک ، از استفاده از ابزارهای تیز برای گرفتن و ایجاد خراش یا اشک خودداری کنید. برای حلقه های خاص فلزی ، باید به ترخیص بین آنها توجه شود. اگر آنها خیلی محکم باشند ، ممکن است باعث ایجاد مشکلات مونتاژ یا اجزای سازنده شود. اگر آنها خیلی سست باشند ، بر دقت موقعیت یابی تأثیر می گذارد.
